2/0AWG规格19线芯接地裸绞合电缆结构

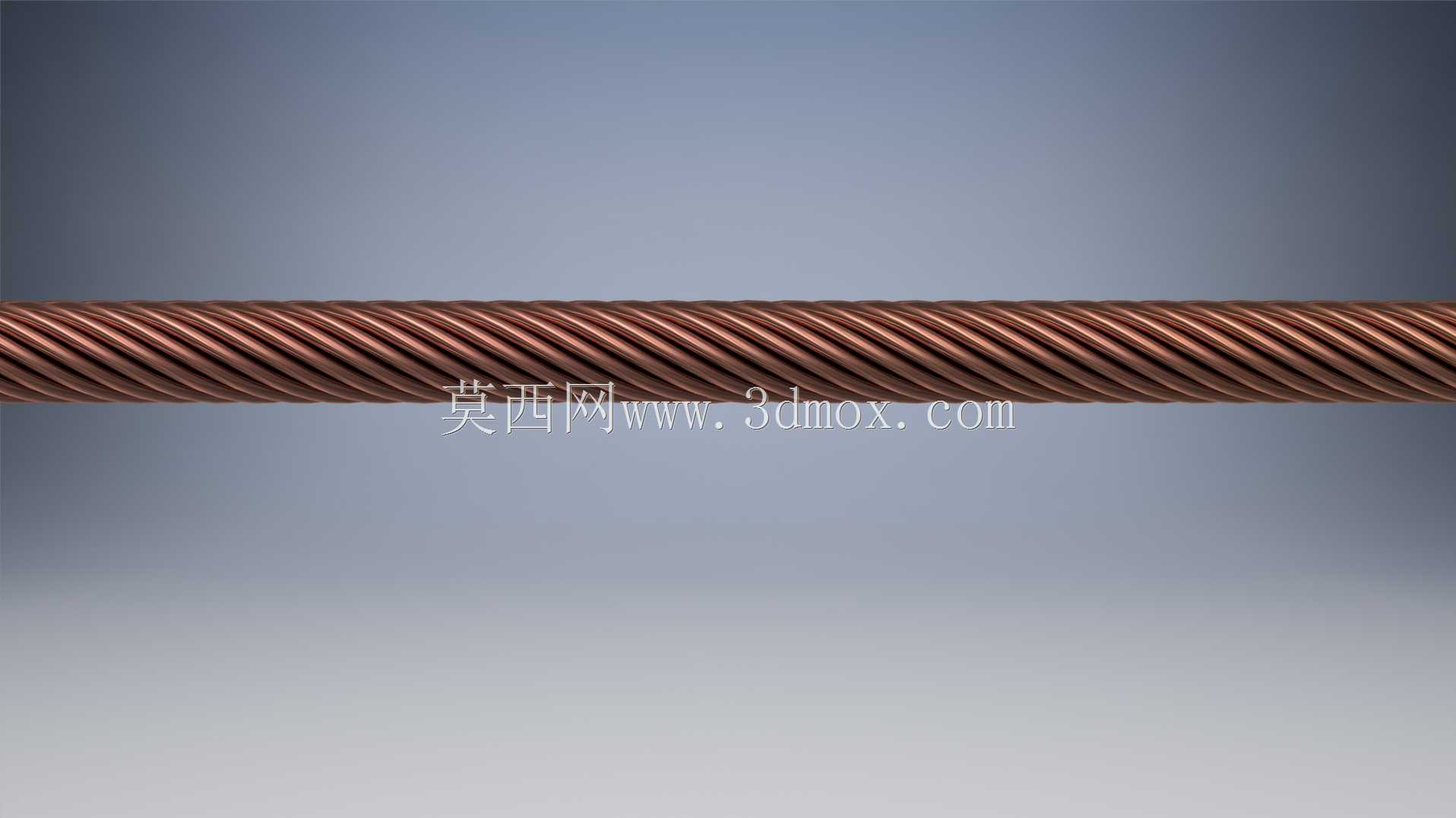

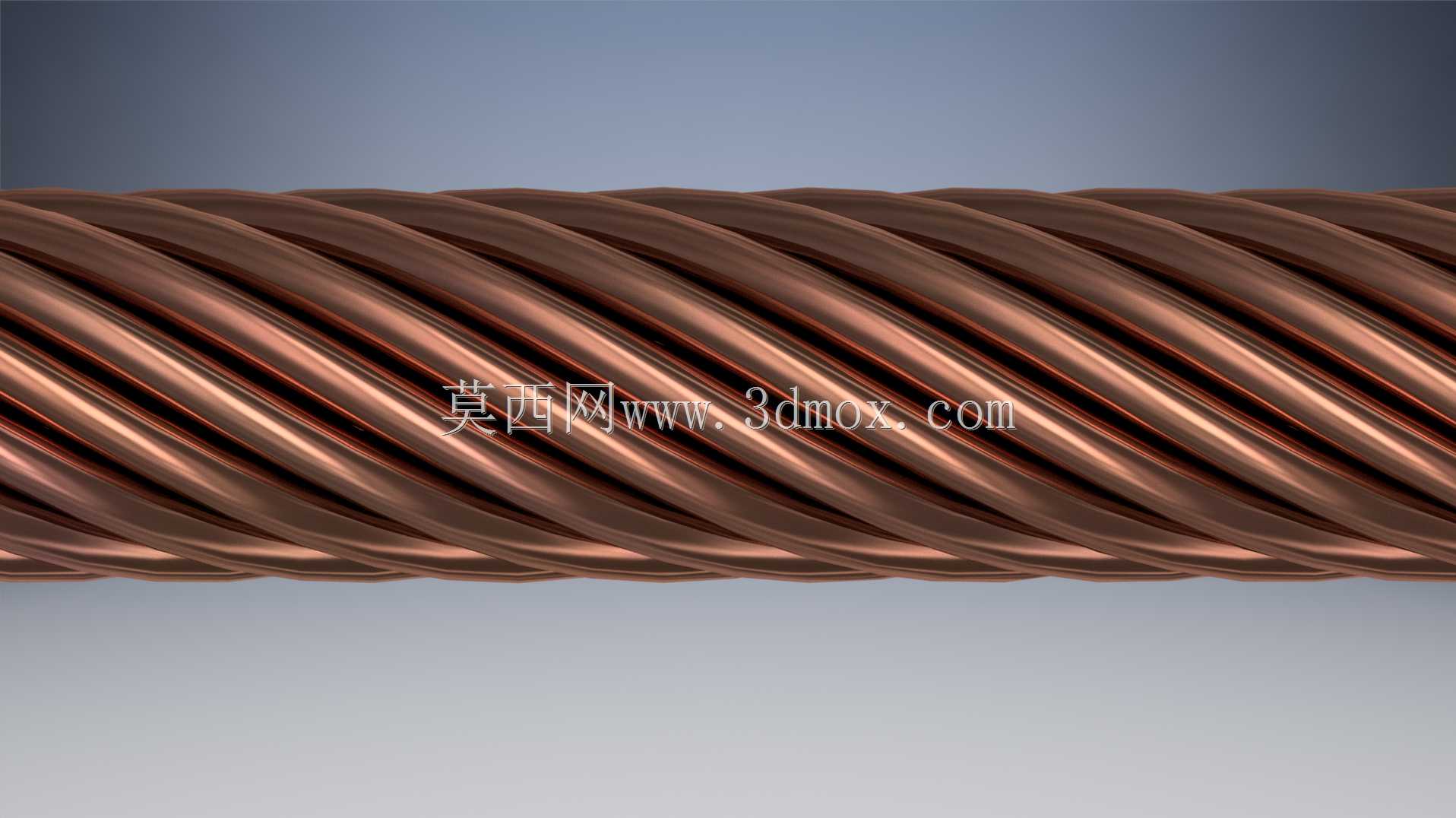

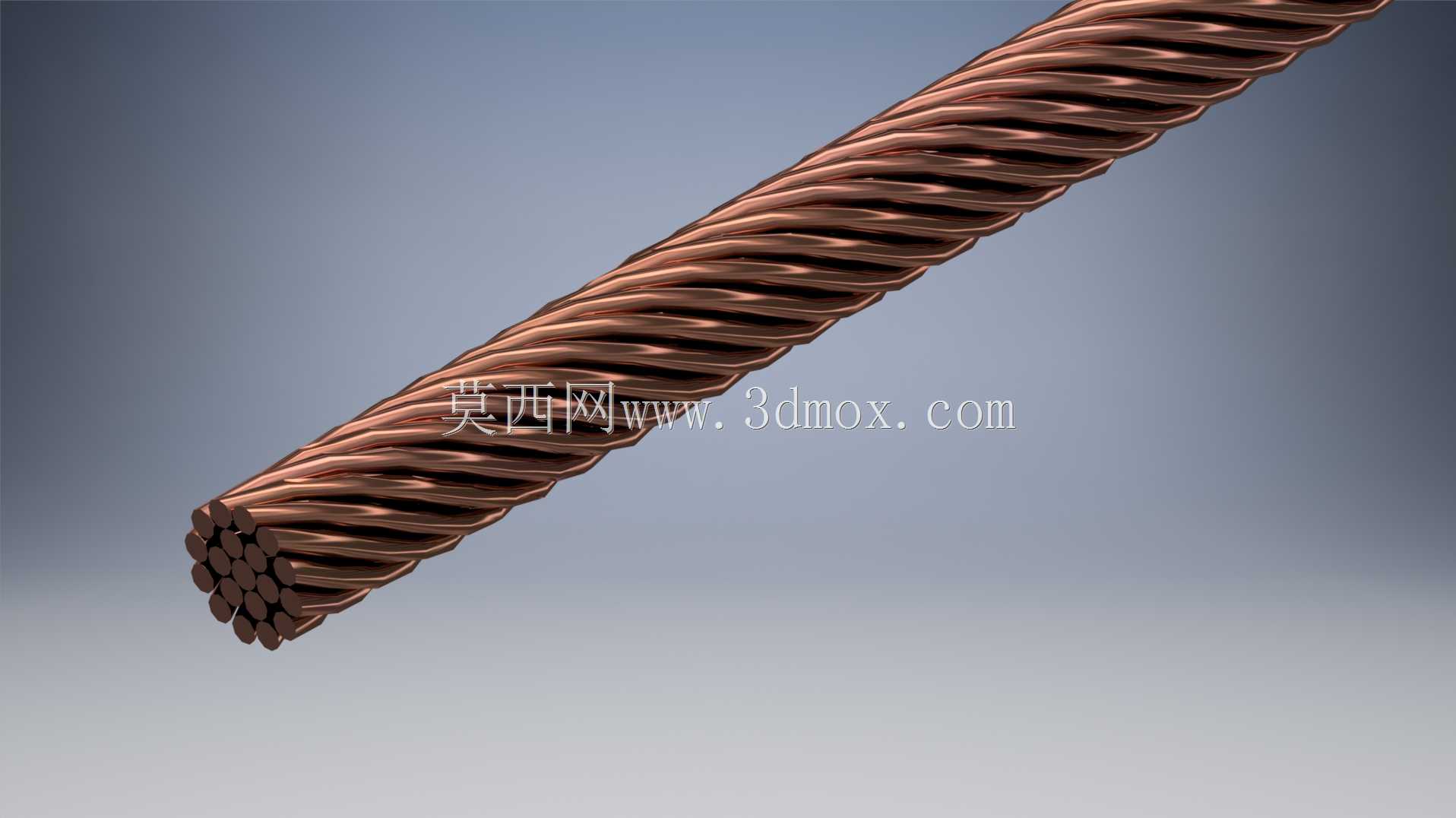

在供配电系统、工业电气设备、通信基站、大型机电装备的接地回路设计中，这类多线芯裸绞合铜缆是保障接地可靠性的核心导电构件，不同于带绝缘层的电力传输电缆，裸绞合接地缆直接承担故障电流泄放、等电位连接的功能，对导体的导电率、结构稳定性、抗疲劳性能都有明确的工程要求。这款19线芯的2/0AWG规格绞合缆，设计阶段首先围绕大载流场景的需求确定导体总截面积，单根线芯的直径经过统一校准，保证绞合后整体外径均匀，不会出现局部鼓包、线芯错位的问题，绞合节距的选取兼顾了导体的柔韧性与结构紧实度，节距过大会导致缆线松散，弯折时容易出现线芯散股，节距过小则会增加导体的直流电阻，同时降低缆线的抗弯折疲劳寿命，经过反复校核的绞合参数，能让缆线在现场施工弯折、长期受震动工况下，依然保持各线芯之间的紧密贴合，避免接触电阻升高带来的接地失效风险。从结构上看，19根线芯采用正规同心绞合排布，中心层1根线芯，外层依次分层绞合，相邻层的绞合方向相反，这种排布方式能抵消绞合过程中产生的内应力，让整根缆线在自然状态下不会出现打卷、扭翘的问题，方便现场敷设时的拉直、固定操作。缆线的整体外径控制匹配常规的接地端子压接尺寸，施工时不需要额外修剪线芯，直接套入对应规格的铜鼻子就能完成压接，压接后各线芯能均匀受力，不会出现部分线芯压接不实、载流能力下降的问题。在实际应用场景中，这类裸绞合缆既可以用于设备机柜内部的接地母排连接，也可以用于户外杆塔、光伏阵列的接地引下线，裸铜的材质特性保证了导体与接地端子、连接排之间的接触电阻稳定，长期暴露在常规非腐蚀环境下，表层形成的氧化膜不会大幅提升接触电阻，配合正确的防腐紧固工艺，能满足全生命周期的接地可靠性要求。建模过程中对每一根线芯的绞合轨迹做了精准拟合，还原了真实生产过程中的绞合角度与层间排布关系，没有简化线芯之间的贴合间隙，能直观呈现绞合缆的内部结构与外部形态，方便结构设计人员做接地系统的布线干涉检查、安装空间校核，也能为施工人员提供直观的结构参考，提前预判敷设过程中的弯折半径要求，避免因过度弯折导致线芯断股的问题。
