直流步进电机力矩检测装置结构设计

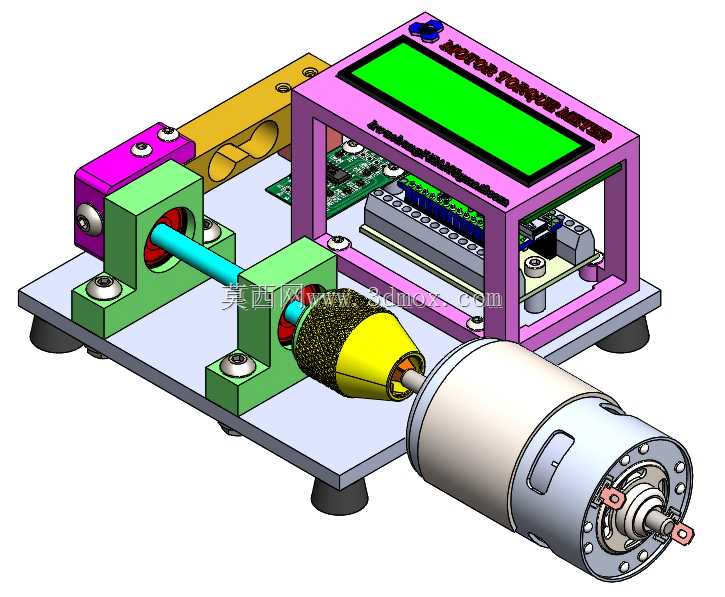

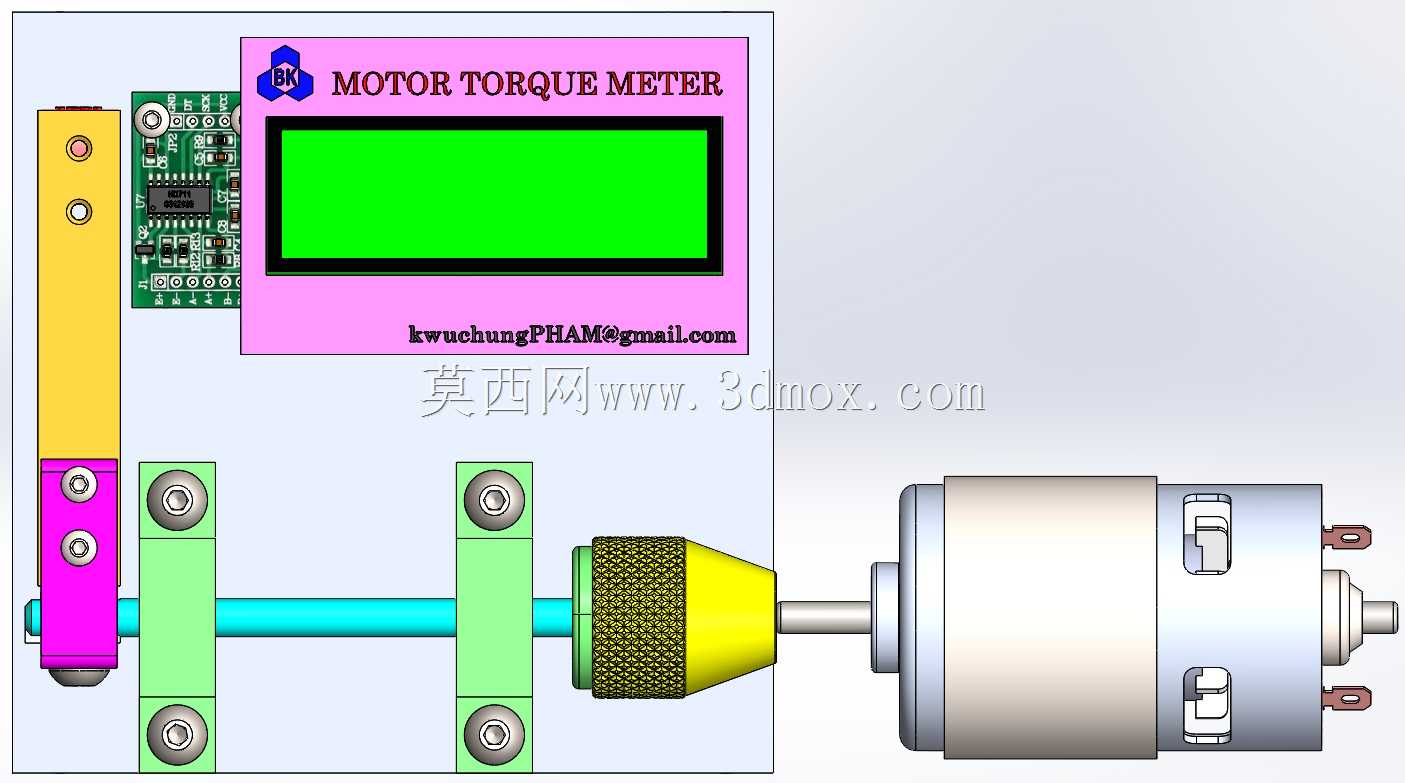

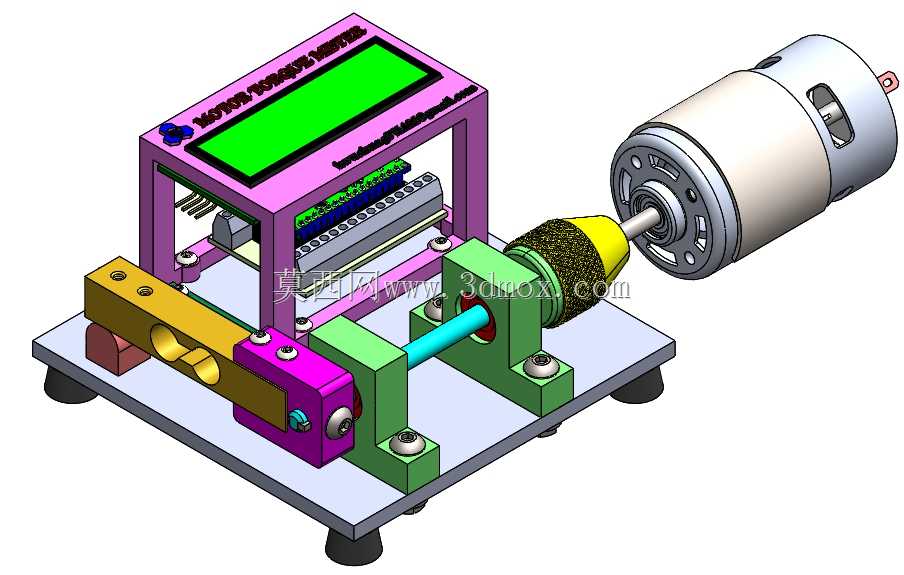

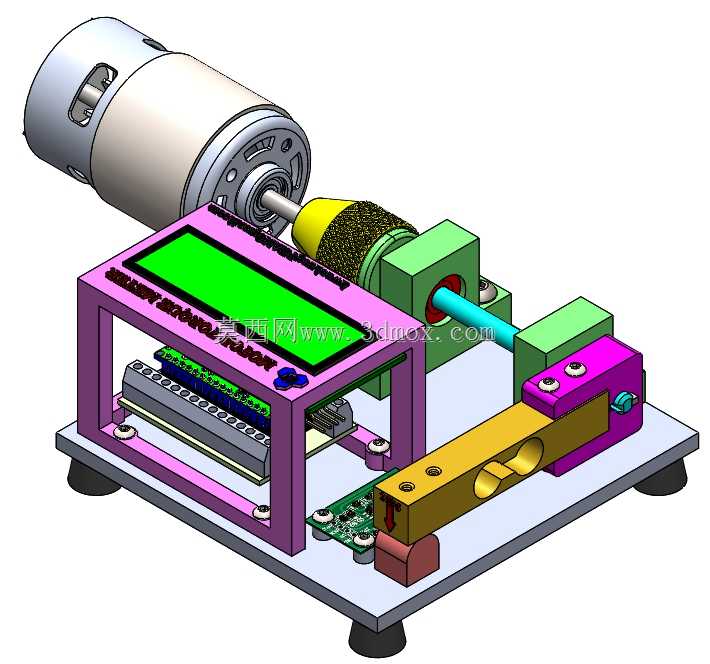

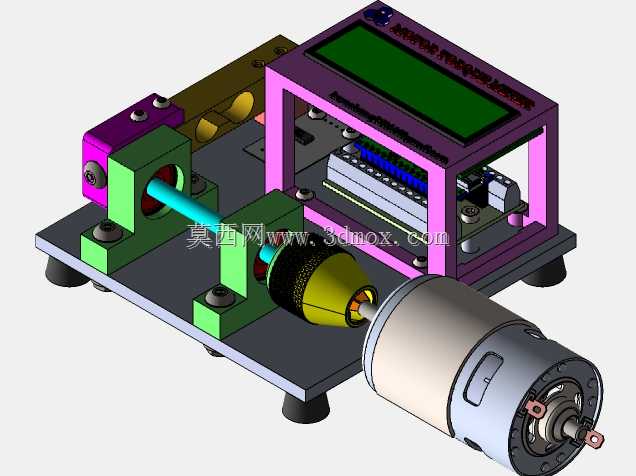

这套电机转矩检测装置，主要面向小型直流电机、步进电机的出厂性能校验、研发阶段参数标定场景，在小型电机生产车间的质检工位、高校机电实验室的电机性能测试台、 hobby 类动力配件选型测试场景中都能适配使用，解决了小功率电机转矩参数快速实测的需求，避免了仅靠电机标称参数选型带来的实际负载匹配偏差问题。从结构布局来看，装置采用底板集成式设计，所有功能组件都安装在一块平整的金属安装底板上，底板底部配置四个可调减震脚垫，既可以抵消测试过程中电机运转带来的细微振动，保证检测数据的稳定性，也能适应不太平整的工作台面，安装时不需要额外加工专用安装基础，直接放置在水平工作台面上即可完成部署。测试工位的核心传动路径做了同轴度优化设计，两个带座轴承通过螺栓固定在底板上，穿装在轴承内孔的传动光轴一端通过快换式联轴器与待测电机输出轴连接，另一端衔接转矩传感组件，这种双轴承支撑的传动结构，能避免电机轴直接承受径向载荷，既保护待测电机的输出轴轴承，也能减少传动偏摆带来的转矩测量误差。快换夹头的设计适配不同轴径的小型电机输出端，更换待测样品时不需要拆卸轴承座等固定组件，只需要松开夹头锁紧结构就能完成样品拆装，大幅提升批量测试时的换样效率。数据采集与显示部分采用独立的框式安装架，架体通过螺栓固定在底板一侧，内部分层布置信号处理电路板、接线端子排，上方嵌入液晶显示模块，测试得到的转矩数据可以直接在显示屏上实时读取，不需要外接额外的显示设备，框体侧面预留接线槽位，方便内部线路规整，也避免测试过程中传动部件剐蹭线路带来的安全隐患。待测电机的安装位预留了可调安装空间，不同安装孔位、不同机身长度的小型电机都可以通过调整安装座位置完成固定，不需要额外制作转接板，适配常见的24V、12V规格小型直流有刷、无刷电机以及28、42系列步进电机的测试需求。整套装置的外形尺寸控制在常规桌面设备范围内，横向长度不超过普通工作台的纵深，不会占用过多的工位空间，所有外露的传动部件都做了安全间隙设计，测试过程中操作人员不会误触运转部件，兼顾了测试实用性与操作安全性。
