卧式磁棒扼流圈电感线圈结构设计

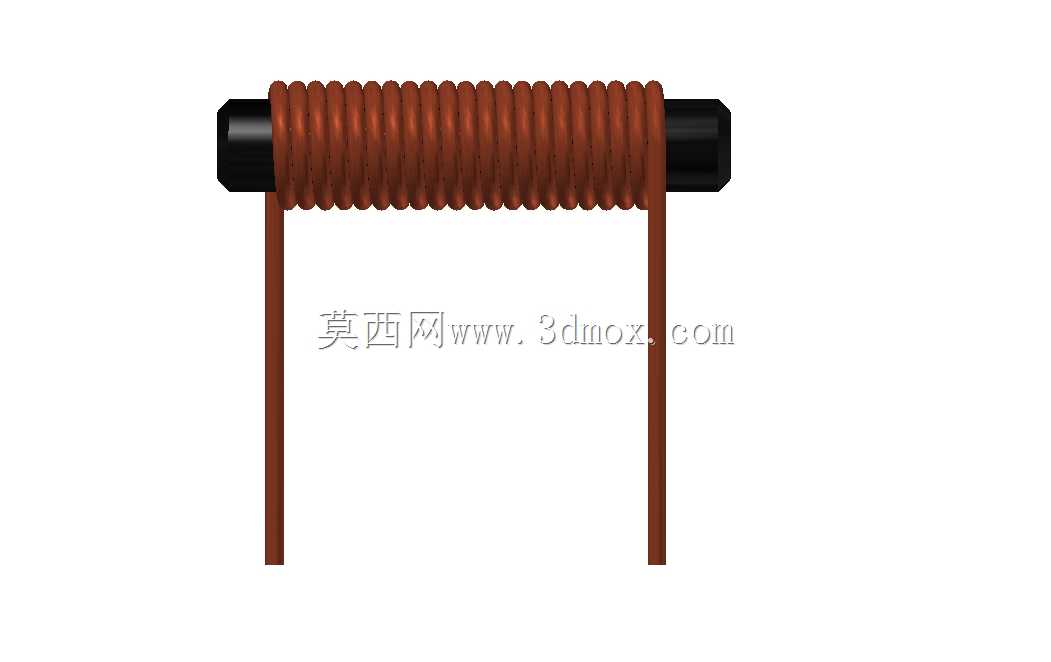

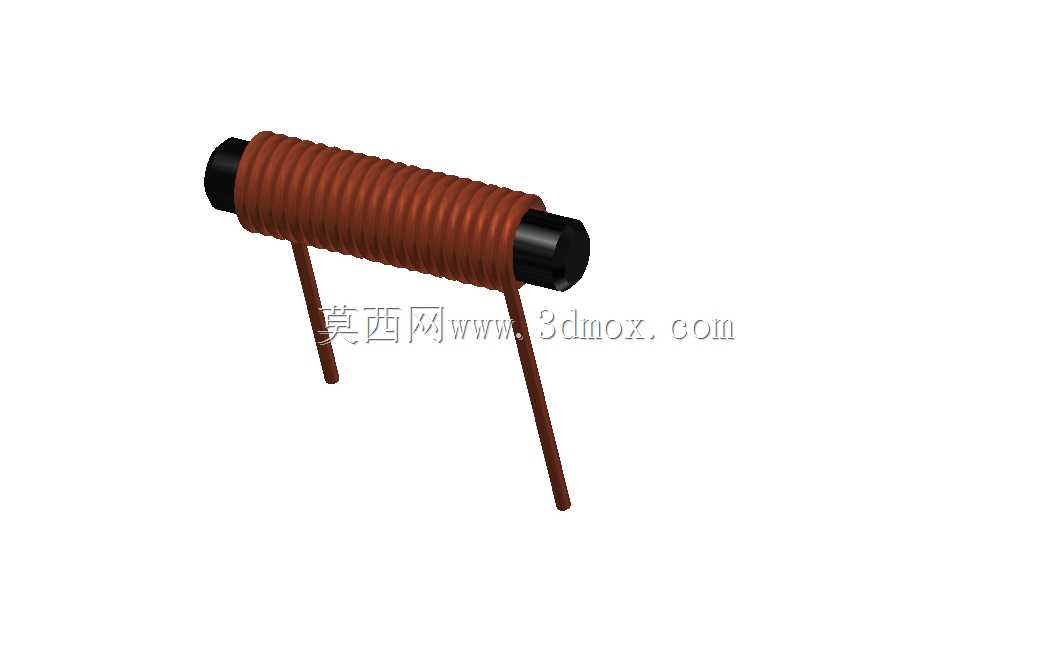

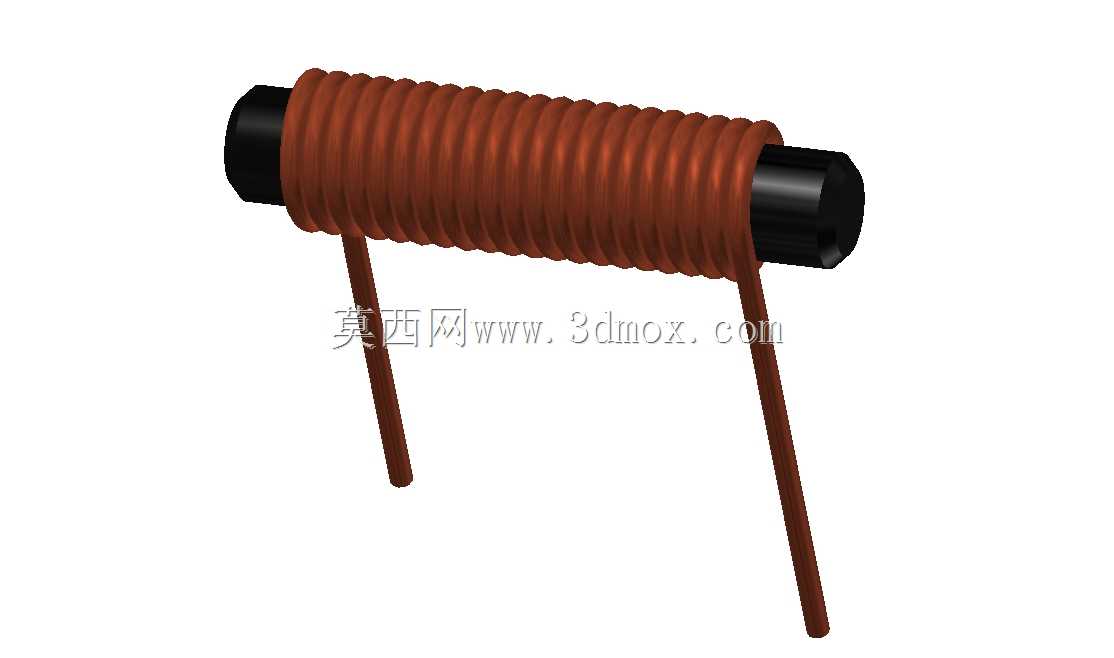

在开关电源输入端口、EMI滤波回路、射频信号收发前端的电路设计中，磁棒扼流圈是抑制共模干扰、平滑电流纹波的核心被动元件，本次建模的卧式磁棒扼流圈，完全围绕板载直插安装场景的实际需求展开结构设计。从功能实现逻辑来看，该扼流圈采用高磁导率锰锌铁氧体磁棒作为磁芯载体，相比空心绕线结构，相同电感量下可大幅缩减绕线匝数，降低线圈直流内阻，减少大电流工况下的铜损发热，同时磁芯的闭合磁路特性可有效避免漏磁对周边敏感器件造成电磁串扰，适配10kHz到30MHz频段的噪声抑制需求，可覆盖消费类电源、工业控制板卡、小型通讯设备的滤波场景。设计过程中优先考虑量产装配的工艺可行性，磁芯两端设置的黑色绝缘端套，一方面用于固定漆包线绕组的轴向位置，避免绕线过程中出现线圈滑移、匝间错位的问题，另一方面可增加绕组与磁棒端面的爬电距离，满足安规设计中对电气间隙的要求，端套外径略大于绕组外径，在批量插件过波峰焊时，可对线圈形成物理防护，避免焊锡飞溅粘附漆包线造成绝缘层破损。绕组采用QZY-2级耐高温漆包铜线紧密平绕，匝间排布均匀无叠绕，既保证电感量参数的一致性，也能让线圈整体散热面积最大化，长时间额定电流工作时绕组温升可控制在合理区间，两根引出引脚采用同线径漆包线直接搪锡成型，无需额外焊接插针，减少接触电阻的同时提升引脚机械强度，引脚间距按照标准2.54mm网格的整数倍设置，适配主流PCB板的孔位布局，插件时可直接对准焊盘，无需额外调整孔位，降低SMT或手工插件的装配难度。外形尺寸方面，磁棒长度、绕组长度、引脚伸出长度均按照通用卧式插件电感的安装边界设定，安装后元件本体距离PCB板面高度符合板载元件的高度限制要求，不会和上层外壳、散热片等结构件产生干涉，引脚弯折处设置了应力释放圆弧，避免插件或设备受振动时引脚根部出现断线问题。建模过程中完整还原了绕组的螺旋纹理、端套的倒角细节、引脚的直线度特征，可直接用于电路装配干涉检查、产品BOM可视化展示、结构仿真的模型导入，设计时也预留了参数调整接口，可根据不同的电感量、额定电流需求，快速修改磁棒直径、绕线匝数、线径参数，衍生出不同规格的同系列扼流圈模型，缩短同类型产品的设计迭代周期。
