单缸往复式活塞曲柄传动结构展示

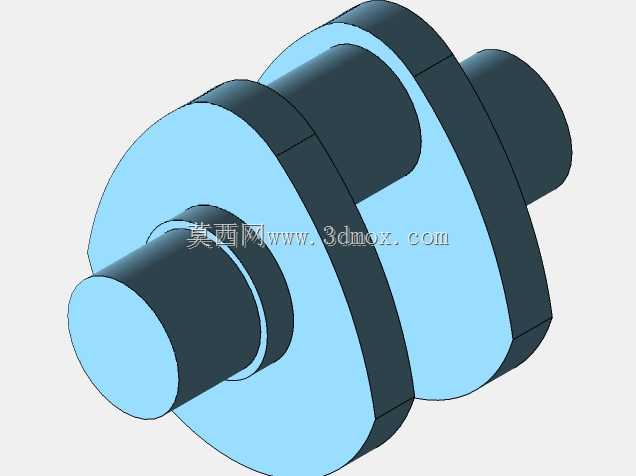

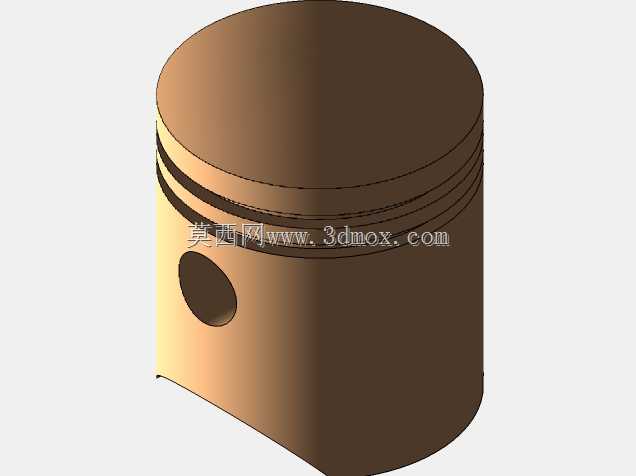

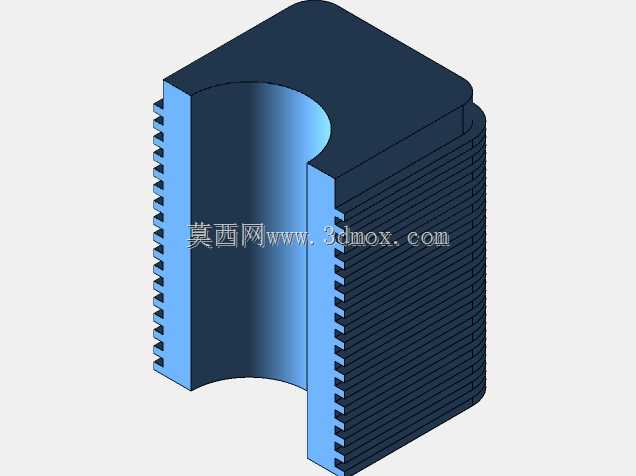

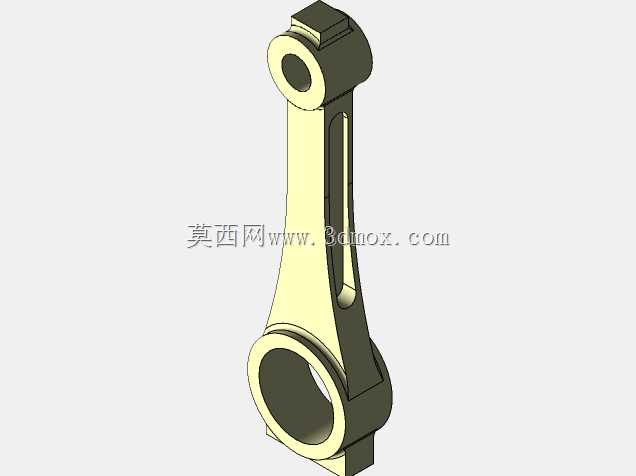

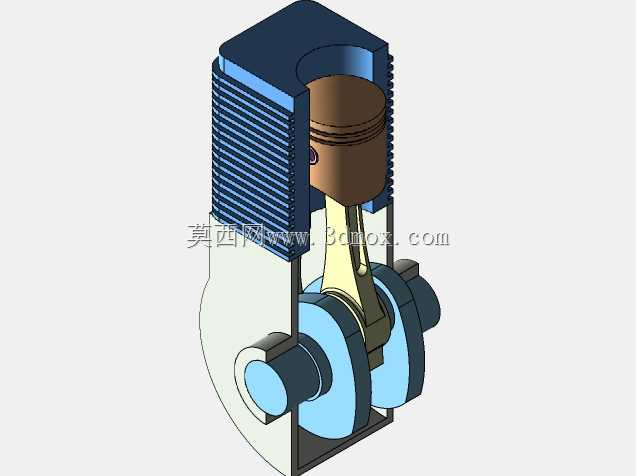

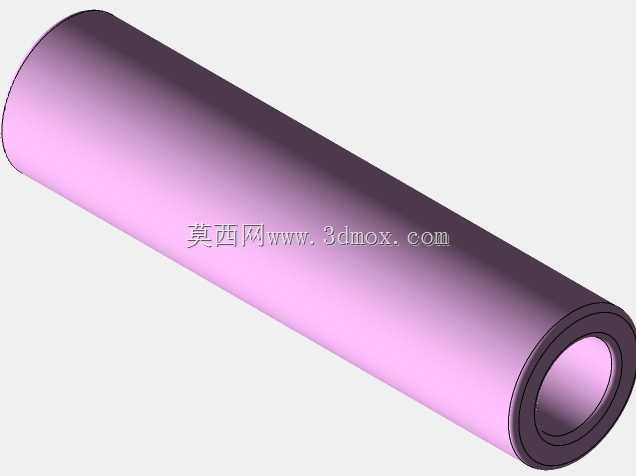

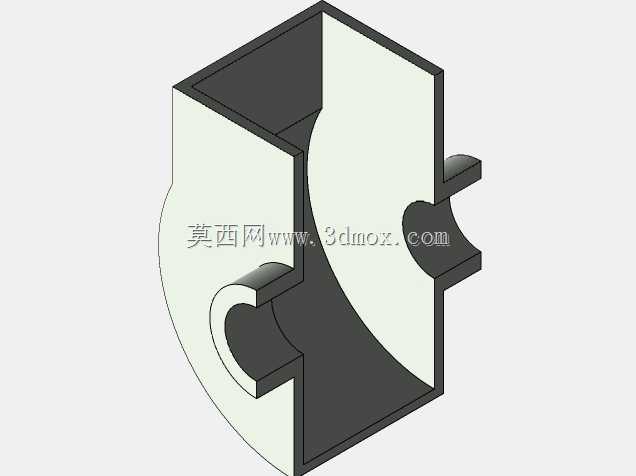

这套结构还原了往复式活塞动力装置最核心的运动转换逻辑，在小型通用动力设备、教学演示教具、入门级动力机械研发场景中应用广泛，能够直观呈现直线往复运动到旋转运动的完整传递路径，帮助结构设计人员快速理解曲柄连杆机构的运动干涉边界、受力传递路径。从结构设计逻辑来看，整套机构以气缸体作为安装基准，外侧的散热鳍片结构沿缸体轴向均匀排布，兼顾轻量化与风冷散热需求，缸体内壁与活塞采用间隙配合设计，预留了热膨胀余量，避免工作状态下热胀导致的卡滞问题。活塞通过活塞销与连杆小头端铰接，连杆大头端则与曲轴的曲柄销配合，将活塞的上下往复位移转化为曲轴的连续旋转输出，曲轴两端的轴颈作为旋转支撑边界，可直接对接轴承座实现整机固定。在实际选型参考层面，这套结构的安装边界以曲轴轴线与气缸轴线的垂直交点为基准，轴向安装尺寸可根据输出端连接需求调整曲柄臂厚度，径向尺寸需预留连杆摆动的最大避让空间，避免缸体下部与连杆运动轨迹发生干涉。设计过程中重点校核了活塞上止点、下止点的极限位置，确保活塞运行至行程端点时不与缸盖、曲轴箱发生碰撞，同时对连杆的摆动角度做了限位验证，保证传动过程中受力方向始终处于连杆材料的许用压应力范围内。对于刚接触动力结构设计的从业者而言，这套模型可直接作为曲柄连杆机构的设计参考模板，快速掌握往复运动转换结构的尺寸链计算方法、运动仿真干涉检查要点，也可用于职业院校机械原理课程的具象化演示，让抽象的运动学公式转化为可直观观察的结构动作。整套结构没有冗余的附属部件，完全聚焦核心传动链路，能够清晰展示每个零件的配合关系、运动过程中的相对位置变化，方便设计人员拆解分析各部件的受力工况，为后续优化结构重量、提升传动效率提供基础参考。
