万克尔电机结构三维设计方案

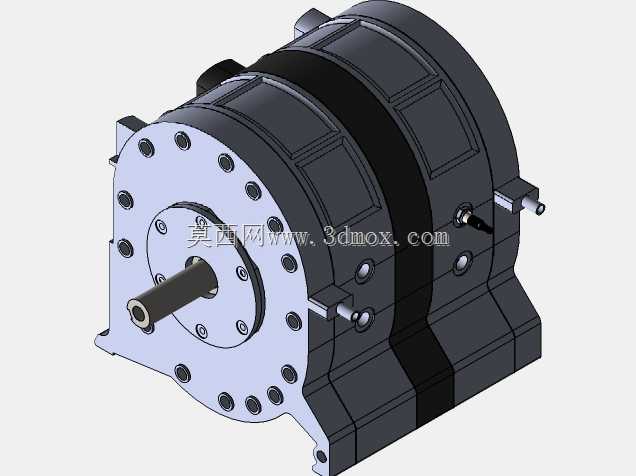

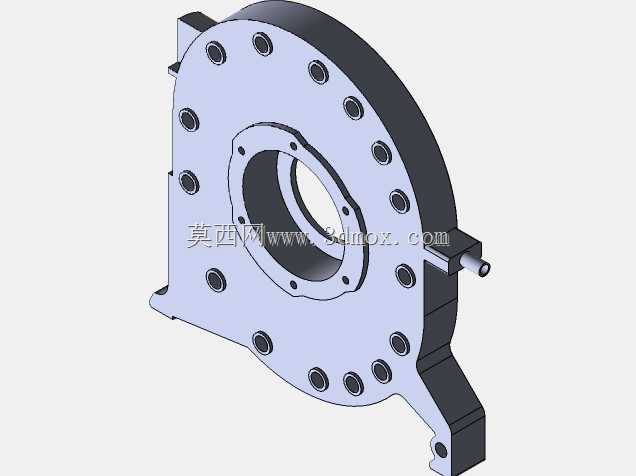

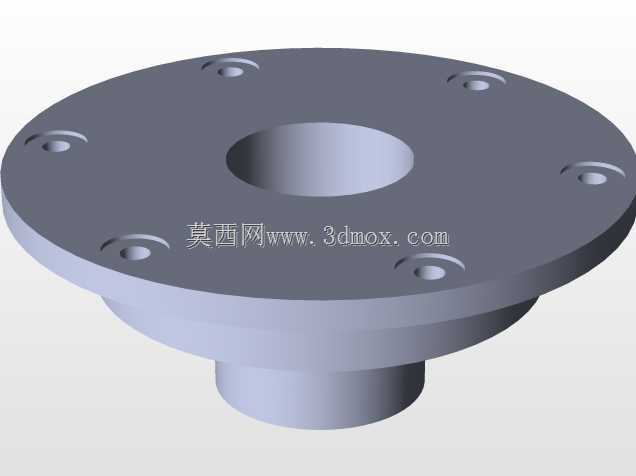

这款万克尔电机的结构设计，首先围绕新能源车辆驱动、小型工业设备动力供给这类核心应用场景展开，在做三维结构搭建时，优先考虑了实际装机时的安装兼容性与运行可靠性。从输出端的结构来看，伸出的轴段做了适配标准联轴器的轴径设计，轴端预留的定位孔可配合平键实现扭矩的稳定传递，避免高转速工况下出现轴连接打滑的问题。前端盖沿圆周均匀布置的安装螺栓孔，孔位间距经过公差匹配计算，既可以适配同功率段常规电机的安装法兰尺寸，也能满足定制化设备的直接安装需求，不用额外做转接法兰，减少装机时的零件冗余。

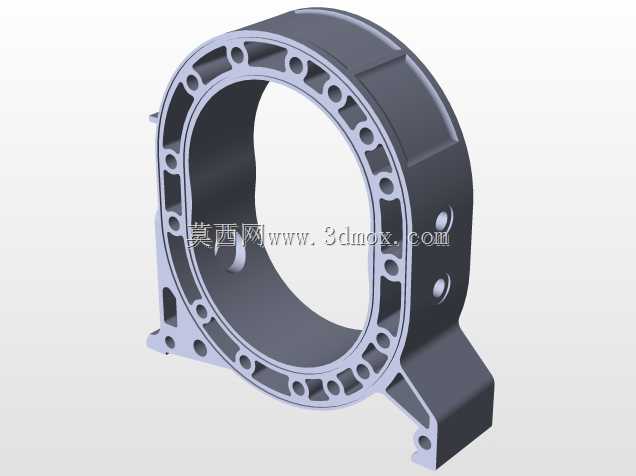

机身主体采用分段式筒状结构，中间的环形加强筋既可以提升壳体的结构强度，应对运行过程中的振动形变，也能在壳体内部形成散热气流的导流通道，配合壳体表面预留的传感器安装接口，可直接加装温度、转速监测元件，实时采集运行参数。侧面伸出的接线端子做了防呆结构设计，接线时不用反复核对线序，降低现场接线的出错概率，端子周边的凸台结构可以避免接线后线缆弯折过度导致的线芯断裂问题。

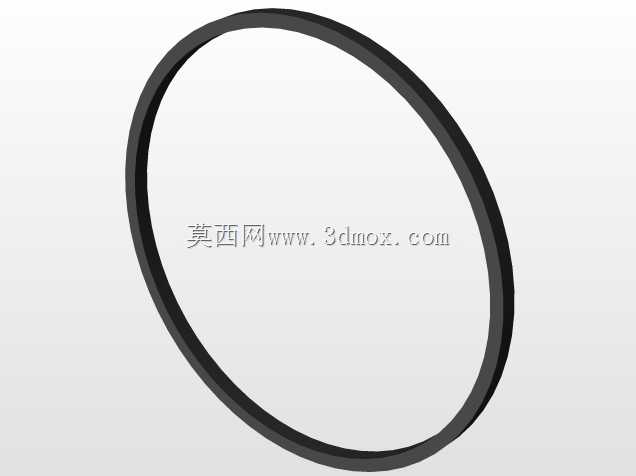

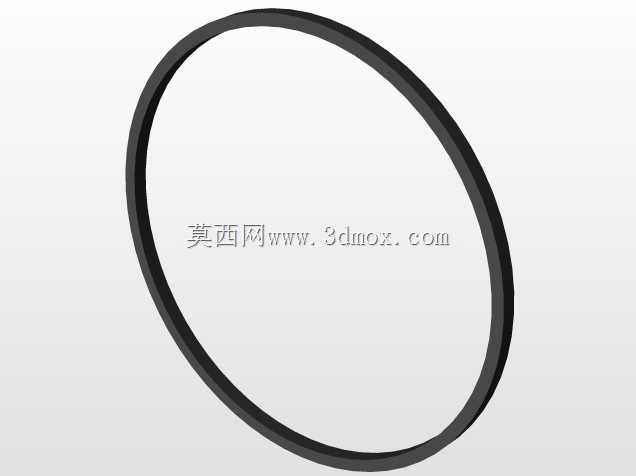

设计过程中，对整机的安装边界做了严格的尺寸约束，底部的安装脚座的孔位间距、安装面平面度都按照通用工业设备的安装基准做了匹配，不管是水平安装在设备机架上，还是通过法兰垂直挂载，都能保证输出轴的同轴度符合传动要求。内部的腔体结构预留了足够的绕组布置空间，同时兼顾了磁钢的安装定位精度，每一处的止口配合尺寸都经过公差校核，保证装配时零部件可以顺利对位，不会出现装配干涉。从结构细节来看，端盖与壳体的配合面做了密封槽设计，可加装密封圈满足常规工况下的防尘防泼溅需求，适配车间作业、车载运行等多场景的使用环境，不需要额外加装防护外罩就能满足大部分工业场景的防护等级要求。输出轴的轴承安装位做了台阶定位设计，可匹配标准深沟球轴承，既保证轴系的旋转精度，也方便后期维护时的轴承更换，降低设备运维的配件成本。
