十字轴式万向传动连接结构

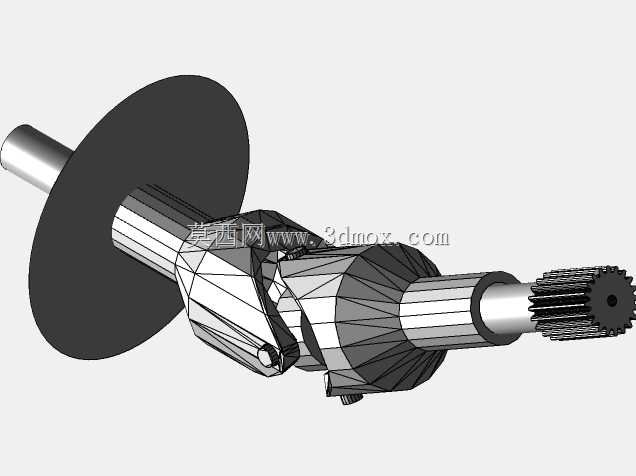

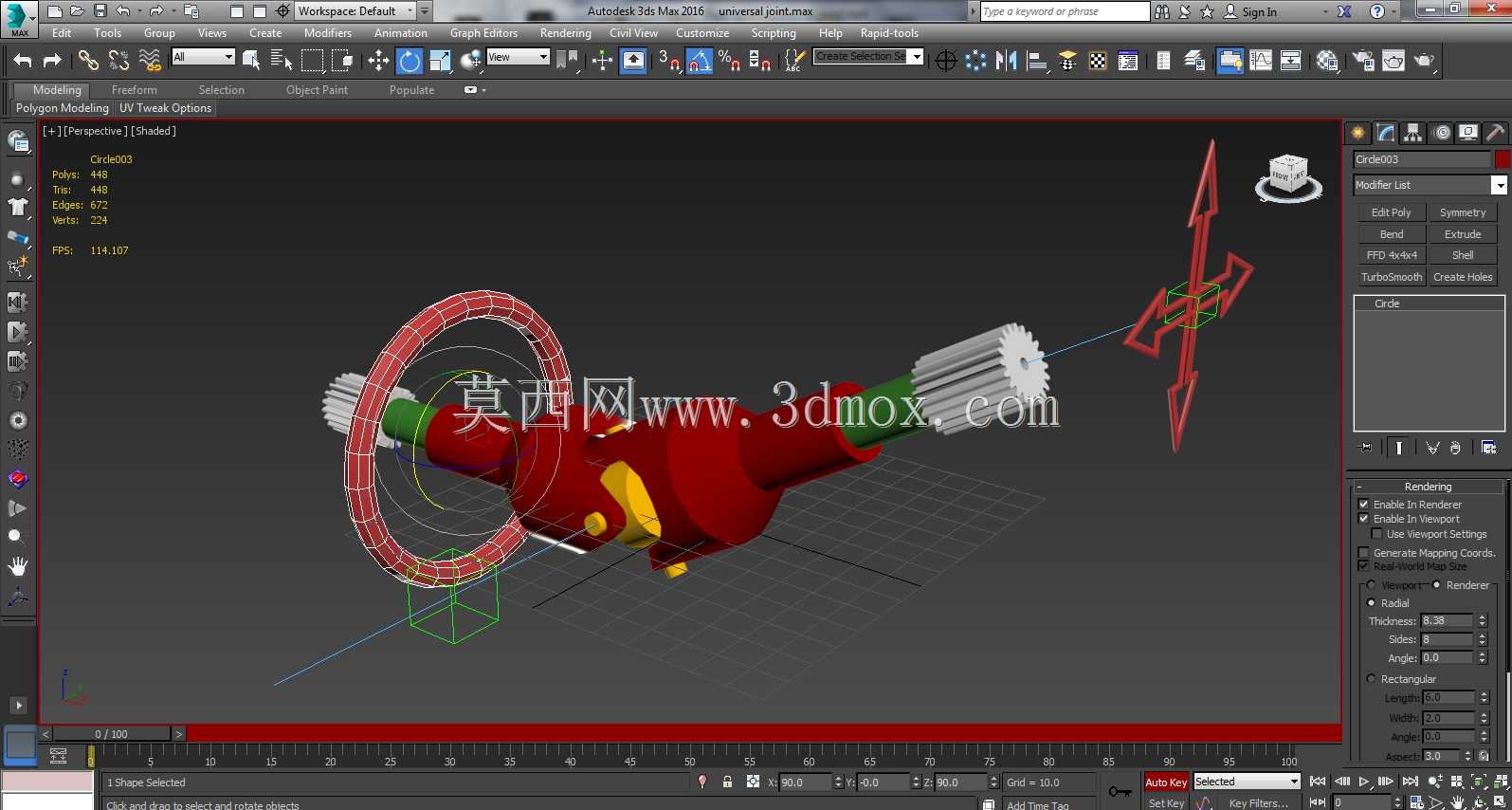

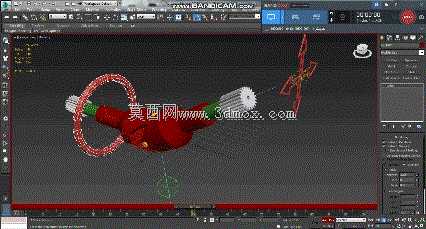

在跨轴系动力传递场景中，这类万向传动结构是解决两轴存在轴线夹角、安装偏移工况下扭矩传递的核心部件，常见于车辆底盘传动、工业设备传动轴系、农机动力输出端等需要变角度传递动力的位置。不同于刚性联轴器仅能补偿极小的同轴度误差，该结构可在两轴夹角动态变化的过程中持续稳定传递扭矩，不会因为轴系相对摆角变化出现卡滞或传动中断的问题。从结构设计逻辑来看，该万向节采用十字轴作为核心铰接载体，两端的叉形接头分别与主动轴、从动轴连接，十字轴的四个轴颈与叉形接头的轴孔配合，可实现两个垂直方向的转动自由度，以此适配两轴之间的角度偏移。设计过程中需要重点校核十字轴轴颈的抗剪切强度、叉形接头的抗弯性能，同时要考虑配合面的润滑结构预留，避免长期摆动磨损导致传动间隙过大。在安装边界上，这类万向节的径向尺寸受十字轴回转直径限制，选型时需要确认安装空间的径向余量，避免转动过程中与周边结构发生干涉；轴向尺寸则需要结合两端轴的连接长度确定，单节万向节的工作摆角通常有明确的范围，超过最大允许摆角会导致传动效率骤降、磨损加剧。实际应用中如果需要实现等速传动，通常会成对使用该类万向节，通过合理布置中间轴的相位，抵消单节万向节传动时的转速波动，保证从动端输出转速与主动端一致。建模过程中需要重点还原十字轴与叉头的配合间隙，还原铰接部位的转动副结构，不能将各零件做刚性合并，否则无法模拟实际工作时的摆动状态。连接端的轴头结构需要匹配对应传动轴的安装尺寸，包括轴径、键槽规格或者法兰连接孔位，确保模型可直接用于装配仿真。这类传动结构的核心作用是在轴系无法保证严格同轴、或者工作过程中轴系相对位置会发生变化的场景下，维持动力的连续传递，相比柔性联轴器，它能传递的扭矩更大，可适应的轴间夹角范围更广，在重载传动场景中应用十分普遍。设计时还要考虑动平衡相关的结构细节，尤其是高转速工况下使用的万向节，叉形接头的对称度、十字轴的质心偏移量都需要严格控制，避免高速转动时产生额外振动，影响整个传动系统的稳定性。
