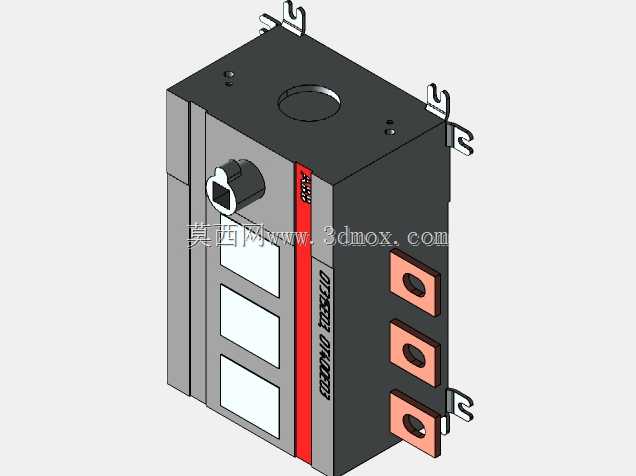

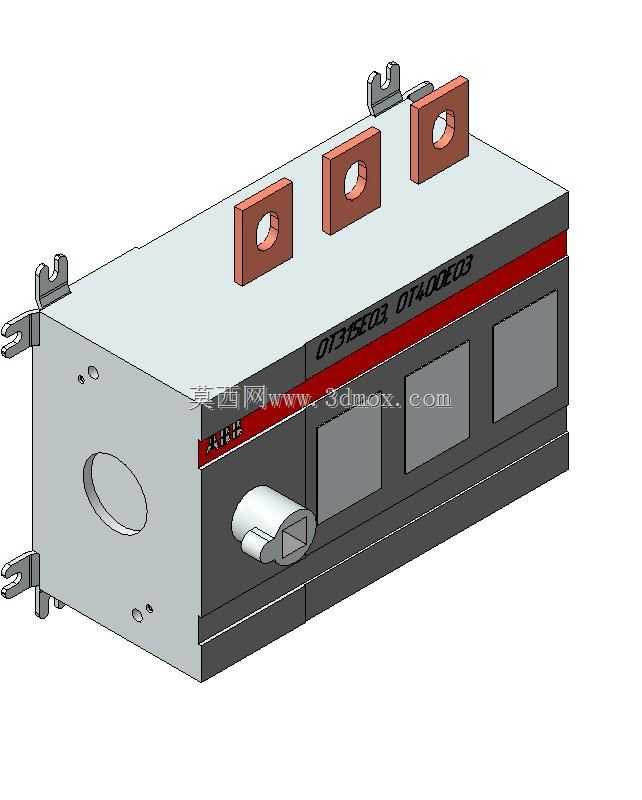

ABB OT系列三极隔离开关三维结构模型

在低压配电系统的进线侧、母联分段以及重要负荷的馈出回路中，隔离开关是承担电源隔离、保障检修安全的核心器件，这款三极隔离开关的三维模型完整还原了实物的结构细节，可直接用于低压柜的排布设计、铜排走向校核以及安装干涉检查。从实际工程应用来看，这类隔离开关常搭配塑壳断路器使用，在断路器分断后提供明显的物理断开点，避免后端检修回路意外带电，部分场景下也可作为小容量负荷的直接通断器件，满足不频繁操作的启停需求。模型完整呈现了产品的功能结构：正面的操作手柄联动内部的触头机构，三个进线端的铜排安装位带有方形安装孔，适配对应规格的接线端子，进出线端的安装支架预留了标准固定孔位，可直接卡装在低压柜的安装梁上，也可通过螺栓固定在安装板表面。设计层面上，模型严格遵循实物的尺寸边界，壳体的防护结构、触头腔的分隔筋、操作机构的联动间隙都做了1:1还原，在做柜内排布时，可直接以此模型校核操作手柄的操作空间，避免手柄转动时与柜门、相邻器件发生碰撞，同时三个极的接线端间距符合低压电气的安全爬电距离要求，无需额外调整相间距。从安装边界来看，模型还原了器件底部的安装脚尺寸、进出线端的接线空间预留，设计人员在排布铜排时，可直接参考模型上的接线孔位确定铜排的折弯角度与开孔位置，减少现场安装时的二次修改工作量；壳体侧面的散热槽结构也在模型中有所体现，在做柜内温升仿真时，可直接基于该模型划分网格，还原器件实际的散热路径，提升仿真结果的准确性。不同于简化的器件模型，这款模型还原了操作手柄的不同工位形态，在做配电系统的三维演示时，可通过调整手柄位置直观展示隔离开关的分合状态，方便向施工、运维人员讲解回路的电源断开点位置；同时壳体上的标识区域也做了还原，在出工程图时可直接提取标识位置，方便后期打印设备位号贴装。对于低压成套设备的设计人员来说，这类精准的器件模型能大幅减少排布阶段的错漏，提前规避安装干涉、接线空间不足、操作距离不够等常见问题，缩短柜体的设计迭代周期，也能为后期的装配施工提供更直观的三维参考，减少现场的返工调整。
