定制平衡机用C型三角皮带轮结构

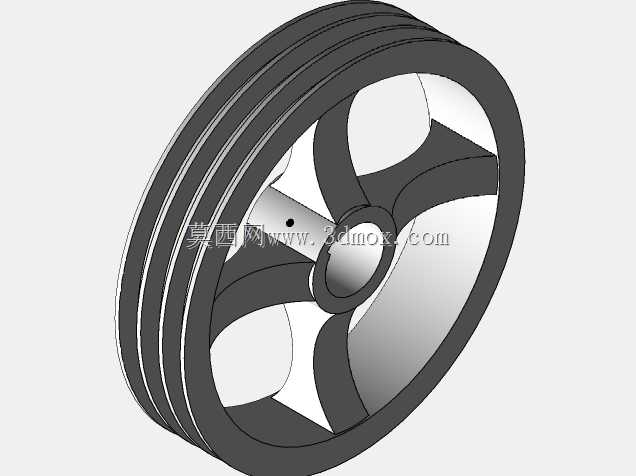

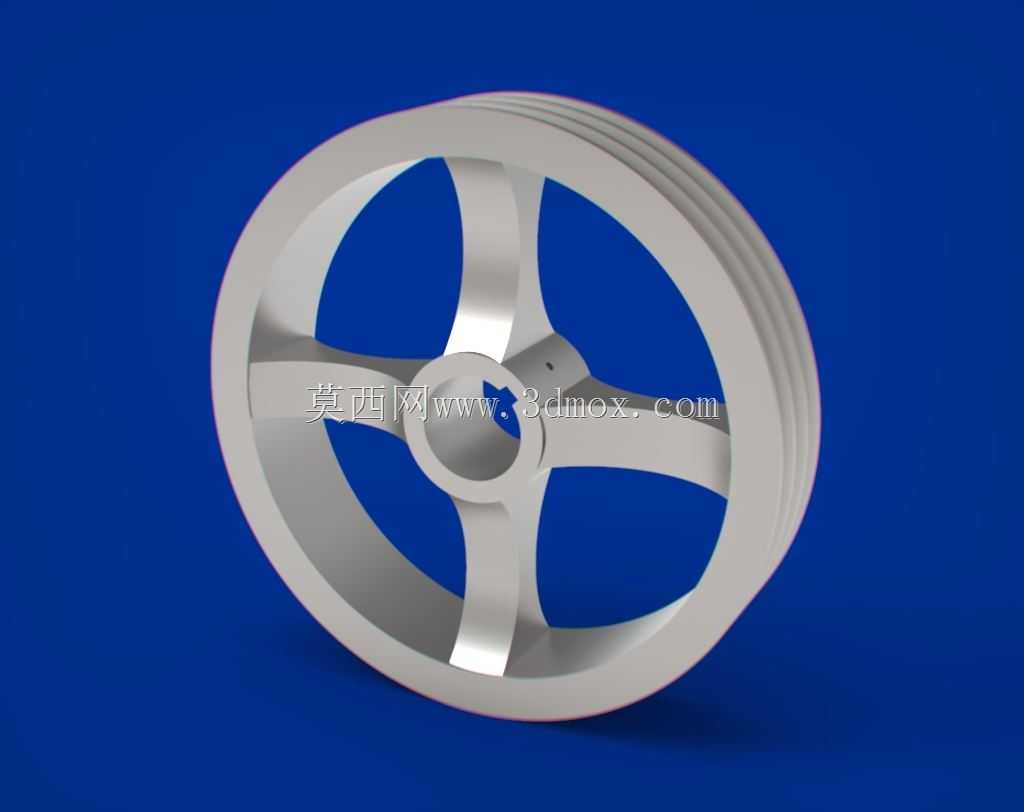

这款C型皮带轮主要适配平衡机主轴传动场景，作为动力传递的核心中转零件，承担着将驱动端扭矩平稳传递至平衡机旋转工装的作用，在动平衡检测设备中，这类带轮的自身动平衡精度会直接影响最终工件的检测误差，因此结构设计上做了针对性的优化。整体采用四辐条镂空轮辐结构，相比实心轮体，在保证整体结构刚度的前提下大幅降低了自身重量，减少了主轴转动时的额外惯量负载，同时辐条采用对称等厚圆弧过渡设计，从轮毂位置平滑延伸至轮缘内侧，避免了直角应力集中点，在高速运转时能有效降低结构应力，减少轮体自身的振动幅值。轮缘部分加工有三道适配C型三角带的楔形槽，槽型角度严格匹配标准C型三角带的截面尺寸，多槽设计可以根据传动功率需求选择单根或多根三角带组合安装，既可以满足小负载工况下的低能耗传动，也能在满负载检测时通过多带并联传递足够扭矩，槽面的粗糙度控制在合理区间，既保证三角带与槽面有足够摩擦力避免打滑，也不会因为过于粗糙加速皮带磨损。中心轮毂部分设计有通孔用于穿装主轴，孔侧预留了紧定螺钉安装位，安装时可以通过紧定螺钉将带轮与主轴轴端锁止，避免运转时出现周向窜动，轮毂的轴向长度经过匹配计算，保证与主轴配合段有足够的接触面积，分散径向载荷，避免长期运转后轴孔出现偏磨。设计过程中优先考虑了安装边界的适配性，轮体外径、轮毂外径、辐条厚度的尺寸比例经过反复校核，保证安装后不会与平衡机的机架护罩、周边传感器支架产生干涉，轮体的所有回转面都做了同轴度约束，建模时将回转中心与基准轴完全重合，减少后续实物加工后做动平衡校正的去除量。这类带轮除了平衡机场景外，也可通用在其他需要C型三角带传动的中载工业设备上，替换时只需核对中心轴径、键槽尺寸以及轮缘槽数是否匹配安装空间即可，四辐条的结构也方便后期做动平衡调整时，在辐条表面增减配重块，不需要额外在轮缘上焊接配重凸台，适配性更强。
