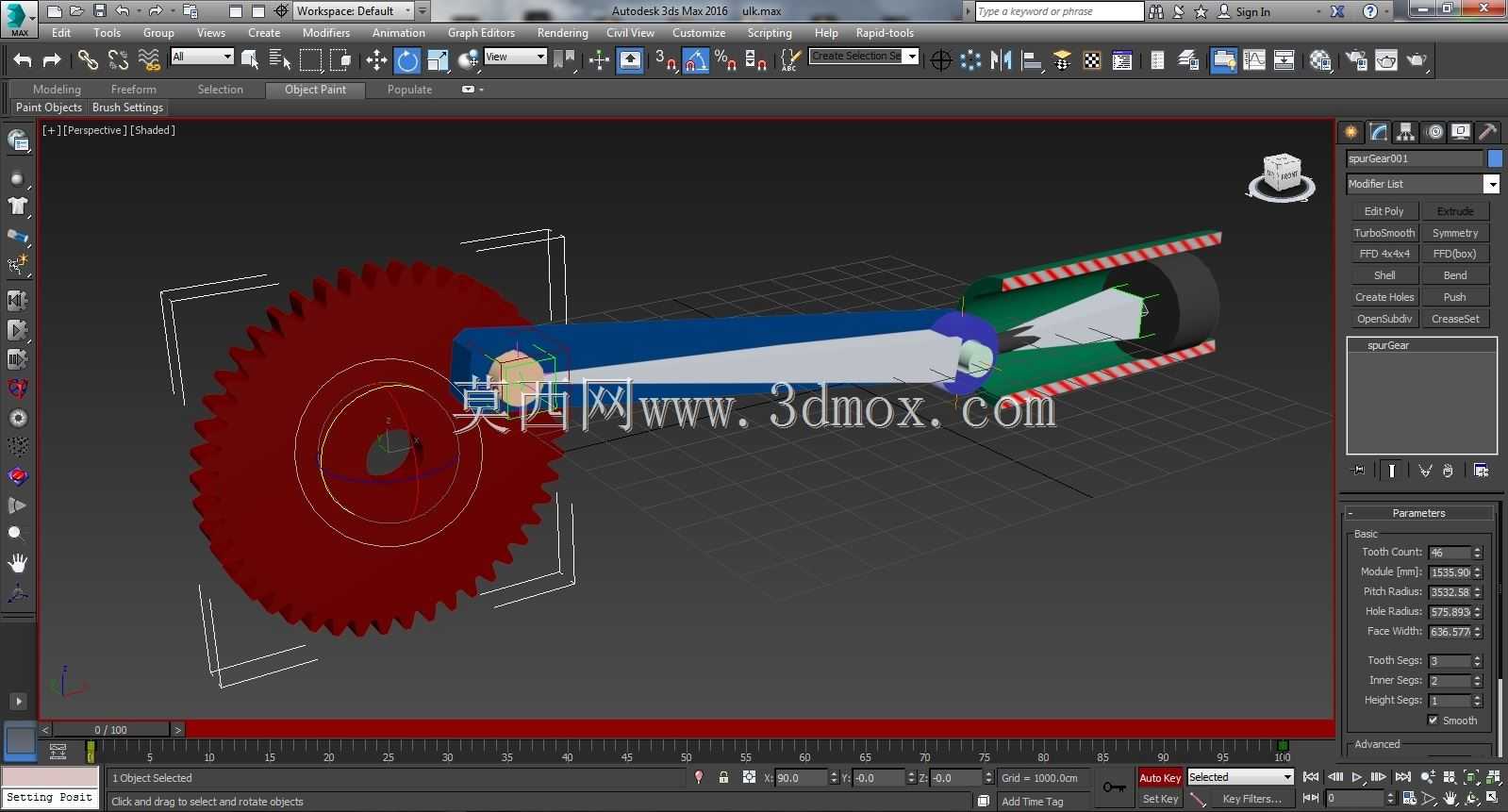

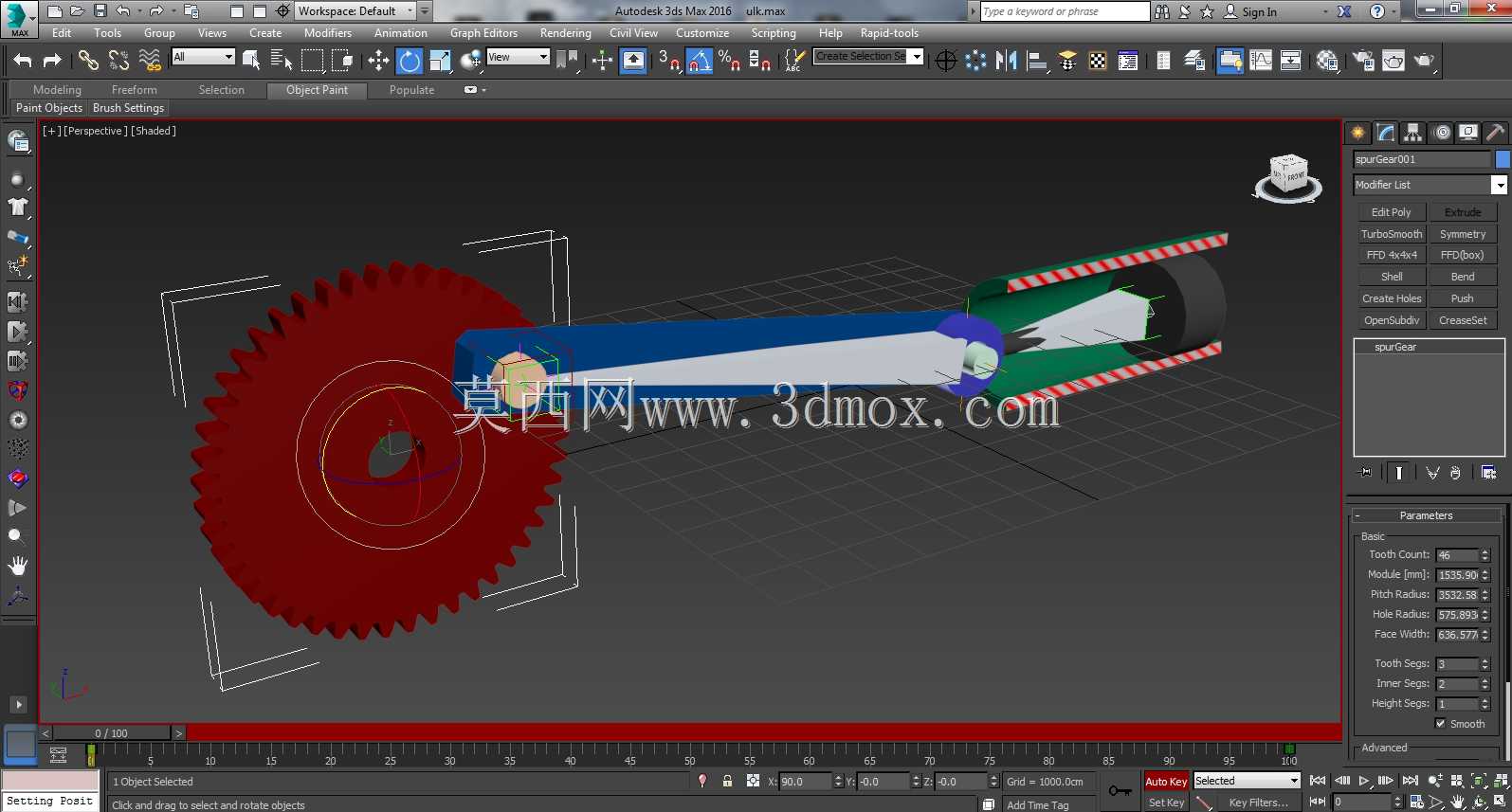

齿轮驱动曲柄活塞传动结构设计

这套传动结构核心是通过齿轮啮合输入旋转动力，经曲柄连杆机构完成旋转运动到直线往复运动的转换，是内燃机、往复泵、压缩机这类设备里最核心的动力传递单元。从实际工程应用来看，这类结构广泛覆盖小型通用动力设备、低压流体输送泵、教学演示教具等场景，不同场景下对构件强度、运动行程的要求差异较大，建模时需要优先匹配对应工况的安装边界。

设计过程中首先要确定齿轮的分度圆参数，保证输入转速与扭矩传递的匹配性，齿轮的齿宽、轴孔直径需要和动力输出端的安装轴适配，避免装配时出现同轴度偏差。曲柄部分的偏心距直接决定活塞的往复行程，建模时需要反复校验偏心距与连杆长度的比值，比值过小会导致活塞侧推力过大加剧缸体磨损，比值过大则会让整体结构尺寸冗余，浪费安装空间。连杆两端的铰接结构采用了销轴连接的形式，预留了标准的润滑间隙，避免高速往复运动时出现铰接点卡滞。

活塞部分的外形做了适配缸筒的圆柱面设计，端部预留了密封件安装槽位，实际生产中可以根据输送介质的特性选配橡胶、聚四氟乙烯等不同材质的密封件。整个结构的安装基准以齿轮轴的中心轴线为定位基准，缸体的中心轴线需要与曲柄旋转中心保持严格的共面垂直，否则运行过程中会出现活塞偏磨、传动异响甚至卡滞的问题。

从安装边界来看，齿轮端需要预留至少一个齿厚的轴向安装空间，用于固定轴承与端盖，活塞端的缸筒安装长度需要比活塞最大行程长出15%左右的余量，避免活塞运动到行程端点时与缸盖发生碰撞。建模时所有铰接位置都保留了装配间隙，没有做过盈配合的死连接，方便后续做运动仿真时直接添加旋转副、滑动副约束，快速验证运动过程中是否存在构件干涉。整个结构没有做多余的装饰性设计，所有几何特征都服务于动力传递与装配需求，构件之间的连接位置都做了应力集中缓释的圆角处理，避免长期交变载荷下出现结构断裂。
