以太网接口暗装接线盒结构设计

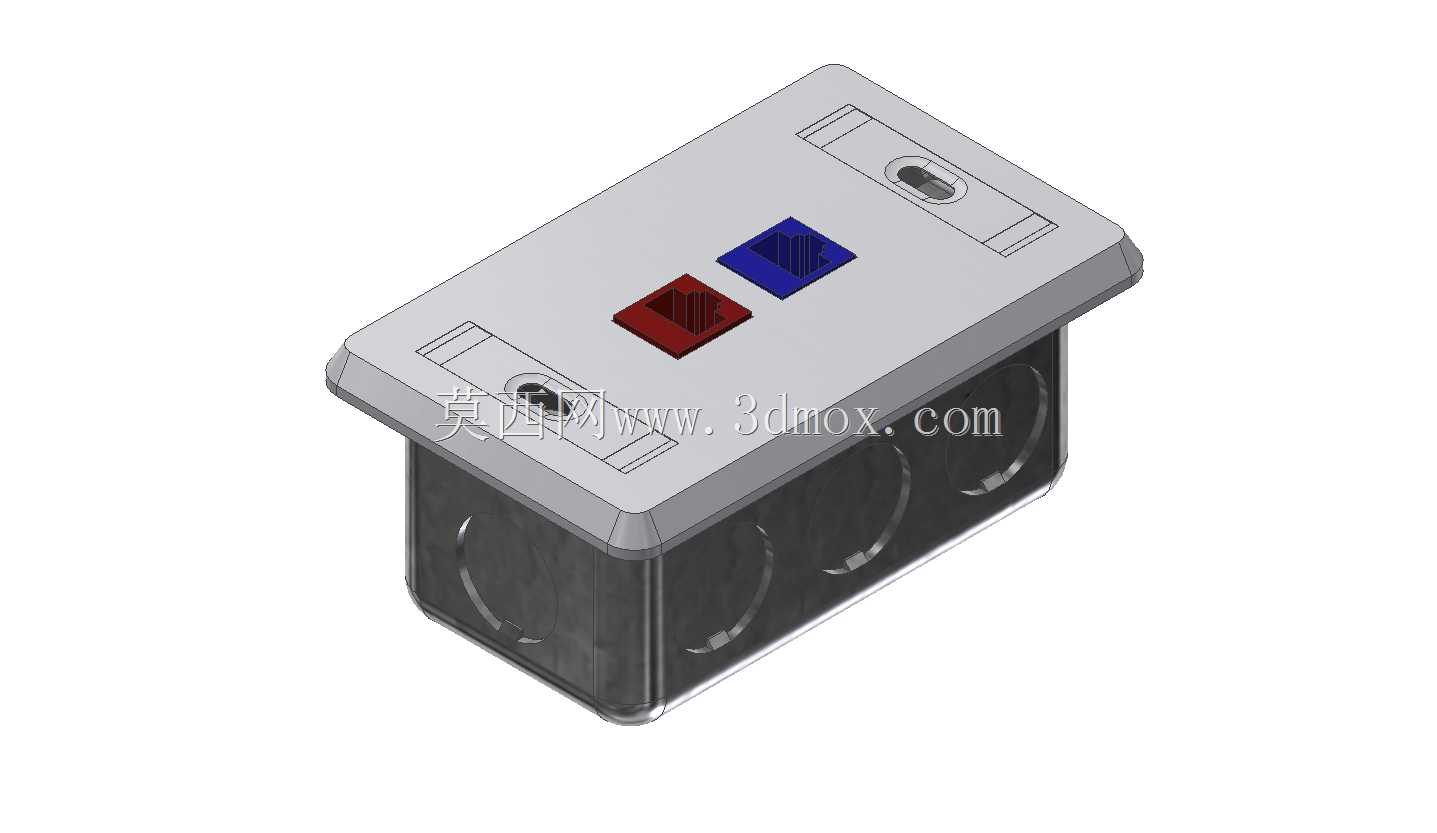

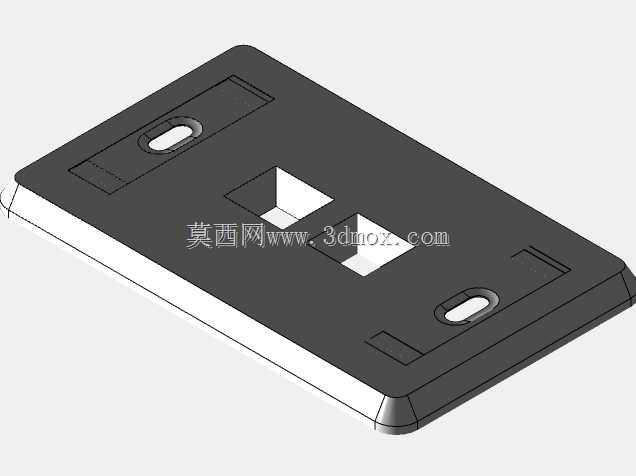

这款暗装式以太网接线盒，主要面向建筑室内综合布线场景，适配民用住宅、商业办公空间的墙面网络点位布设需求，作为墙面网络面板的预埋承载部件，承担网线端接固定、接口防护、线路余量收纳的核心作用，是结构化布线系统中终端点位的基础配套构件。从结构设计逻辑来看，整体采用上下分体式结构，下部为预埋暗盒主体，上部为带接口安装位的面板承托盖，暗盒侧壁预留多组圆形敲落孔，可根据现场布线走向，从侧面、背面不同方向引入网线，适配不同墙体预埋的管线排布需求，敲落孔采用预压痕设计，施工时无需额外开孔工具，敲击即可去除孔位挡板，大幅降低现场施工的操作难度。上部盖体的接口安装位，预留了标准RJ45网络模块的安装卡槽，可同时容纳两路网络模块接入，红蓝标识位可用于区分不同网络链路，比如内网与外网、业务网与设备网的区分，方便后期运维时快速识别线路属性，盖体边缘设置了与面板匹配的卡扣结构，安装时可直接卡合标准86型墙面面板，无需额外适配转接件。安装边界方面，暗盒主体的深度适配常规墙面抹灰层厚度，预埋时不会突出墙体结构层，盖体与墙面贴合的边缘做了微小的倒角处理，可抵消墙面施工的微小平整度误差，避免面板安装后出现边缘缝隙。盒体内部预留了足够的线缆盘绕空间，可容纳单根网线10-15cm的余量盘留，满足网络端接时的线缆弯曲半径要求，避免网线因弯折角度过大导致的传输性能下降，同时盒体内部设置了模块固定的卡位结构，网络模块卡入后不会因插拔网线出现松动移位。从实际使用场景来看，这类接线盒在土建施工阶段随墙体管线同步预埋，后期装修阶段完成模块端接与面板安装，可长期承载墙面网络接口的固定与防护，盒体采用绝缘阻燃材质，可避免线路短路时的火情蔓延风险，同时暗装结构完全隐藏在墙体内部，仅露出面板部分，兼顾布线功能与墙面的整洁美观。设计过程中充分考虑了施工容错性，敲落孔的位置覆盖了常规墙面布线的所有进线方向，不管是垂直方向的竖向管线，还是水平方向的横向管线，都能找到适配的进线孔位，无需在现场对盒体进行切割改造，同时盒体的安装耳采用可调节结构，可适配不同厚度的墙面抹灰层，避免因抹灰厚度偏差导致的面板安装凹陷或突出问题。
