不锈钢结构闭式冷却换热装置设计

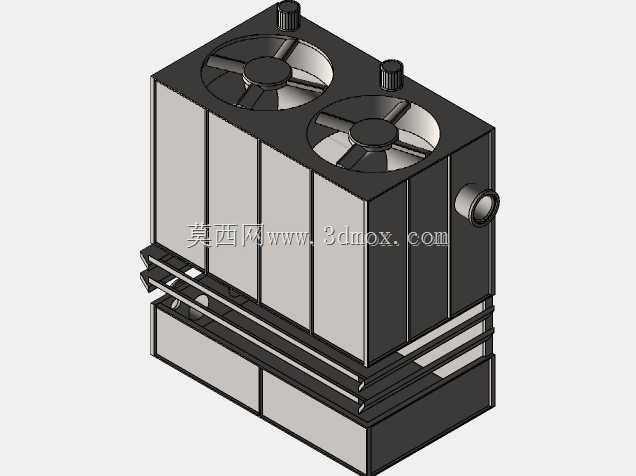

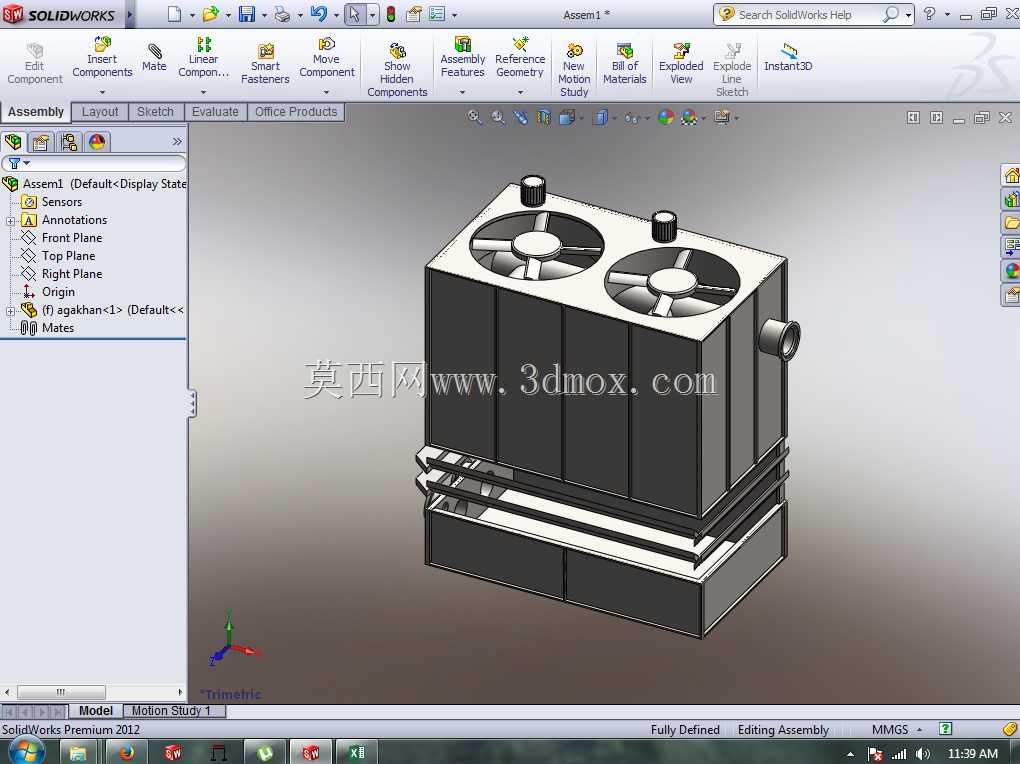

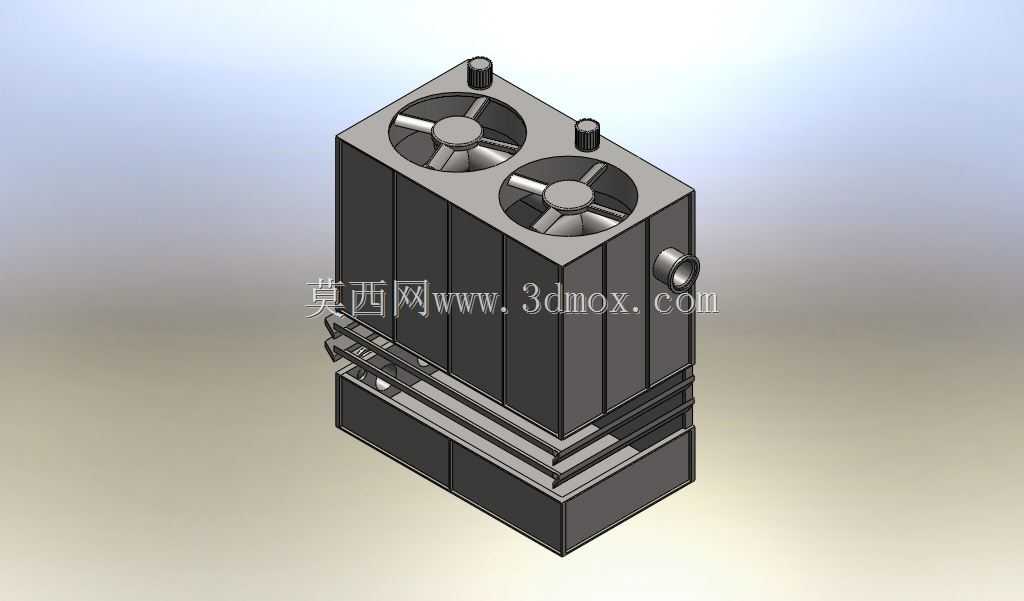

这款不锈钢结构的冷却换热装置，主要面向工业循环水冷却场景设计，常见于小型注塑车间温控、液压站油温冷却、实验室小型设备恒温配套等工况，承担将系统携带废热的循环介质通过风冷换热降温至工艺要求区间的作用，避免设备因持续运行温度过高出现密封老化、油液黏度下降、元器件性能衰减等问题。从结构设计逻辑来看，整体采用立式方箱布局，顶部布置双轴流风机单元，风机下方对应设置散热翅片组，箱体侧面预留介质进出接口，底部设置承托安装底座，这种布局能最大化利用垂直空间，减少设备在车间内的水平占地面积，适配多数中小型工业设备旁的狭小安装空间。设计过程中优先考虑了安装边界的适配性，底部底座预留标准安装孔位，可直接通过膨胀螺栓固定于水泥地面或者设备配套钢架平台上，侧面的介质接口采用标准管螺纹设计，能够直接对接现场常用的金属管路或者高压软管，无需额外制作转换接头，降低现场安装的改造成本。功能层面，双风机的配置可以根据实际热负荷调整运行策略，低负荷工况下单风机运行即可满足散热需求，降低运行能耗，高负荷工况下双风机同时启动，保障换热效率；箱体采用不锈钢板材折弯拼接成型，侧板做了加强筋压型处理，既提升整体结构刚性，避免风机运行时产生共振异响，也能适应潮湿、多轻微腐蚀的车间环境，延长设备整体使用寿命。散热芯体采用翅片与流道一体化的结构设计，流道做了等距排布优化，保障介质在芯体内部流动均匀，不存在换热死角，风机产生的垂直向下气流能够完整覆盖整个芯体散热面，将介质携带的热量快速带至设备外部。设备顶部的两个凸起结构为风机的接线防护端，内置接线端子与防水密封结构，避免车间日常清洁的溅水、空气中的冷凝水侵入电气部分造成短路故障；侧面的外凸接口为介质出口，位置略高于箱体底部，能够减少停机时介质在箱体内部的残留量，方便后期检修时的介质排空操作。从实际选型适配角度，这类结构的冷却装置不需要额外搭建冷却塔水池与配套管路，相比传统开式冷却塔减少了水路堵塞、水质污染的维护成本，整体安装完成后仅需要对接电源与介质管路即可投入使用，对于场地有限、需要快速部署冷却系统的场景适配性更强，结构设计上预留了足够的检修空间，后期更换风机、清理散热翅片积尘时不需要完全拆解设备主体，日常维护操作便捷。
