24V高扭矩直流减速电机结构设计

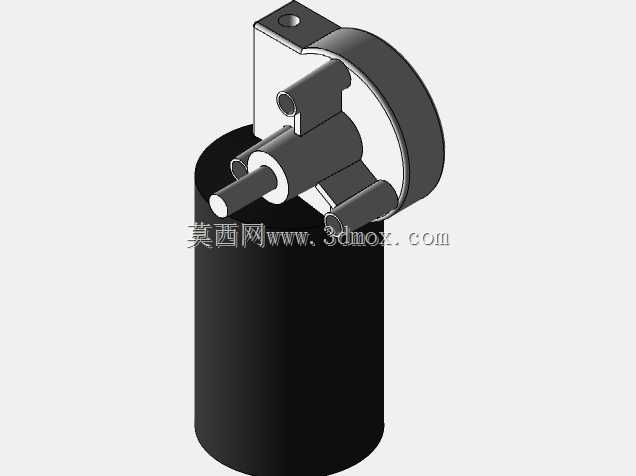

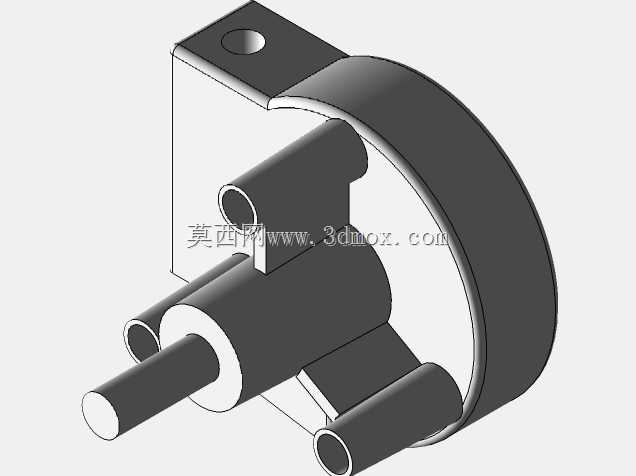

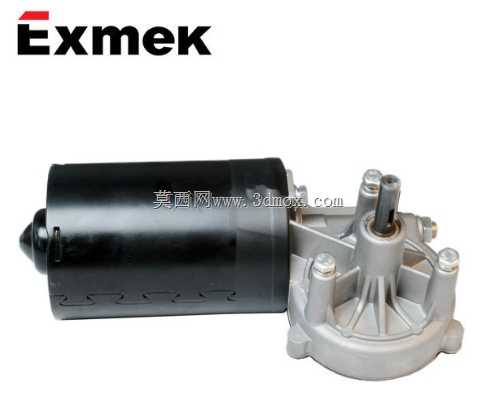

这款24V高扭矩直流减速电机，在各类需要低转速大扭矩输出的工业场景中有着广泛应用，常见于自动化生产线的物料推送机构、商用设备的传动单元、车用辅助执行机构等场景，能够在有限的安装空间内提供稳定的动力输出，替代传统的高速电机搭配外置减速箱的组合方案，减少传动链路的装配误差与功率损耗。从结构设计来看，这款电机采用永磁直流定子搭配串接蜗轮蜗杆减速端的一体化布局，电机本体的圆柱形机壳采用拉伸钢材质，表面做了发黑防锈处理，既能够保护内部的电枢绕组与磁钢，也可以在持续运转时通过壳体表面散出绕组产生的热量，避免长时间负载下出现过热退磁的问题。减速端采用压铸铝合金壳体，端盖上预留了三个均布的安装凸台，每个凸台上都嵌装了内螺纹铜套，安装时可以直接通过螺栓从正面锁紧固定，不需要额外加装固定支架，能够有效压缩设备端的安装空间占用。输出轴采用单扁位结构，搭配对应的传动件时可以通过扁位传递扭矩，避免平键连接带来的轴径加工冗余，也能防止传动件在正反转切换时出现打滑空转的问题。在实际选型应用中，需要注意这款电机的安装边界：电机本体的圆柱段外径与减速端壳体的安装孔位间距是固定值，设计配套安装位时需要预留至少2mm的装配间隙，避免壳体与安装板出现干涉；输出轴的伸出长度需要匹配传动件的轮毂深度，过短会导致传动件固定不牢，过长则可能在运转时剐蹭周边结构件。从功能特性来看，这款电机的减速箱采用油脂润滑，出厂时已经预填了耐低温润滑脂，在-20℃到60℃的环境温度区间内都可以正常启动运转，不需要后期额外补充润滑脂，能够降低设备的后期维护成本。电枢端的碳刷采用耐磨铜石墨材质，在额定负载下的使用寿命能够满足常规工业设备的使用周期要求，不需要频繁更换碳刷。设计这款三维模型时，还原了电机的所有外部安装特征与接口尺寸，包括机壳的尾部端盖凸起、接线端的位置、减速端壳体的加强筋结构，结构工程师在做设备整体布局时，可以直接调用这个模型进行干涉检查，不需要反复测绘实物尺寸，能够大幅缩短设计阶段的选型校验时间。在做传动匹配时，这款电机的输出扭矩特性适合搭配间歇运转的机构，不适合长时间连续满负载运转，选型时需要根据实际负载的扭矩需求、运转占空比来匹配对应的功率参数，避免出现小马拉大车导致电机烧毁的问题。
