电子实验用无端子面包板结构设计

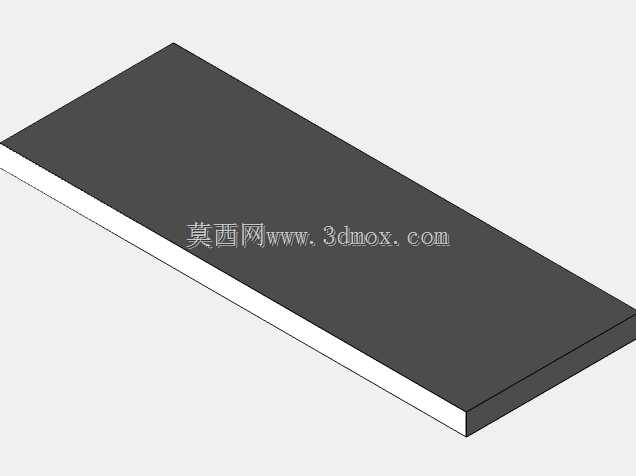

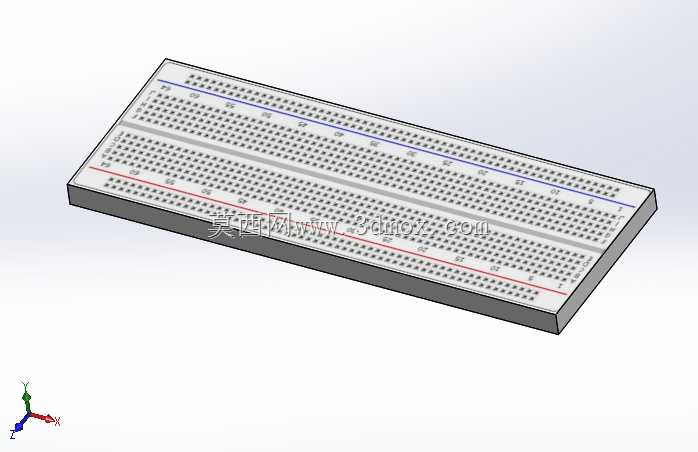

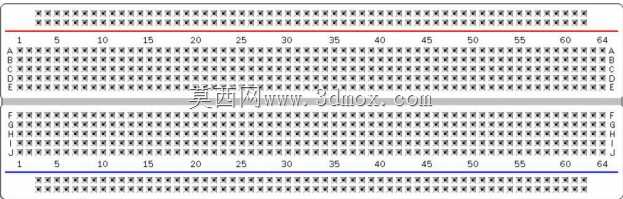

在电子电路原型验证的日常工作中，这类无端子面包板是实验室、电子教学场景、创客开发环节里出镜率极高的基础工装配件，不需要焊接就能快速完成电路搭建，对于需要反复调整线路、验证功能逻辑的前期开发阶段来说，能大幅降低试错成本，避免反复焊接损伤元器件引脚，也能减少焊料耗材的浪费。这款面包板的整体外形尺寸控制在6.4厘米×17.2厘米，属于长条式的标准规格，安装边界清晰，既可以单独放置在实验台面上使用，也能通过底部的背胶或者固定卡扣拼接在更大的实验基板上，和同规格的其他面包板组合扩展插孔容量，适配不同复杂度的电路搭建需求。结构设计上，板体一共设置了830个连通插孔，划分出1块主布线区域和2条侧边电源总线区域，主区域的插孔按照标准0.1英寸间距排布，刚好匹配直插式元器件、杜邦线的引脚尺寸，不需要额外调整引脚间距就能直接插装；侧边的两条总线区域分别用红蓝标识线做了区分，对应电源正负极的布线习惯，工程师搭建电路时可以快速完成电源回路的布设，减少接线错误的概率。板体内部采用弹性导电铜片作为接触介质，每个插孔对应的铜片都有足够的夹持力，既能保证元器件引脚插装后接触稳定，不会因为轻微触碰出现接触不良的问题，也能在反复插拔后保持弹性，延长整体使用寿命。实际使用场景里，这款面包板既可以满足大中专院校电子类专业的基础电路实验教学需求，支撑学生完成模拟电路、数字电路的基础验证实验，也能供硬件开发工程师在产品前期方案验证阶段，快速搭建功能原型，测试电路逻辑是否通顺，不需要提前制作PCB板就能完成初步功能验证，缩短前期开发的周期。建模过程中严格还原了板体的插孔排布规律、侧边标识线的位置、板体边缘的倒角细节，插孔的间距、深度都按照实际产品的尺寸参数做了1:1还原，导入装配环境时可以直接和配套的实验底座、固定支架做装配干涉检查，不需要额外调整尺寸比例。板体的外壳采用ABS绝缘材质，表面做了哑光防滑处理，放置在光滑实验台面上时不会轻易滑动，插孔边缘做了微小的倒角引导，插装元器件引脚时能顺利导入孔位，不会出现引脚顶在孔位边缘弯折的情况。电源总线区域和主布线区域的内部连通路径完全按照实际产品的连通规则设计，建模时预留了内部导电片的安装腔体，若需要做进一步的结构拆解演示，也可以基于现有模型快速拆分出内部导电组件，展示面包板的内部连通原理，适合用于教学演示类的三维场景搭建。
