英制尺寸铝制梯形传动螺纹杆结构

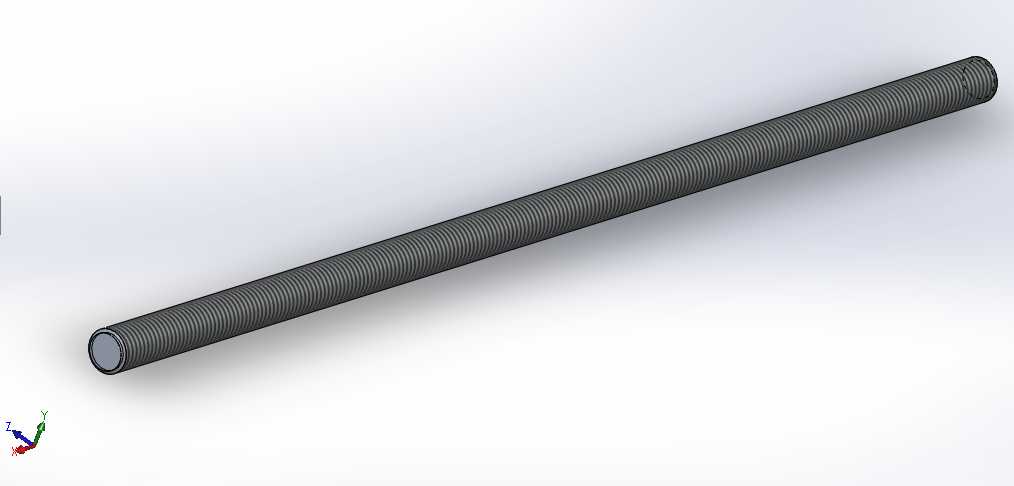

这款梯形螺纹杆采用铝质基材加工，适配轻载直线传动、位置调节类场景，常见于小型实验设备、轻工输送线的张紧调节机构、桌面级工装的位移微调单元，相比钢制螺杆自重更轻，在对载荷要求不高、需要频繁手动调节的工位上，能有效降低操作阻力，减少配套支撑结构的承重负担。从结构设计来看，杆身全程采用梯形牙型加工，牙型角适配通用梯形螺纹传动副的啮合要求，传动过程中牙面接触面积大于普通三角螺纹，耐磨性能更优，不会出现三角螺纹在反复调节后容易滑牙的问题，同时铝件表面的氧化层能在常规车间环境下起到基础防锈作用，无需额外做镀锌、发黑等表面处理就能满足多数非腐蚀工况的使用需求。尺寸设计上，杆身公称直径为1/4英寸，有效螺纹段长度覆盖9.842英寸，两端预留的光轴段可直接配套铜套、直线轴承做径向支撑，安装时不需要额外加工退刀槽以外的避让结构，端部可直接加工扁位、内螺纹孔连接手轮或者驱动滑块，安装边界清晰，在设计配套机构时，只需预留对应长度的直线运动空间，径向尺寸按照螺纹大径预留装配间隙即可，不需要额外考虑复杂的避让空间。在实际选型应用中，这类铝制梯形螺杆不适合大载荷的动力传动场景，更适合手动调节、低速轻载的直线位移场景，比如小型包装设备的导向杆张紧、检测设备的探头位置调节、非标工装的夹具间距调整，设计建模时已经将牙型的啮合间隙控制在合理范围，既不会因为间隙过大出现调节空程，也不会因为间隙过小导致转动卡滞，杆身的同轴度公差按照通用传动件要求设置，配套标准螺母即可实现顺畅的直线传动，不需要额外做二次修配。建模过程中还原了梯形螺纹的真实牙型轮廓，不是采用贴图简化的示意结构，在做装配干涉检查、运动仿真时，可以真实模拟螺纹啮合过程中的接触状态，方便设计人员校核传动行程、预留螺母的安装空间，同时铝制材质的密度参数在模型中已经预设，做整机重心核算、承重分析时可以直接调用参数，不需要重新赋值材质属性。
