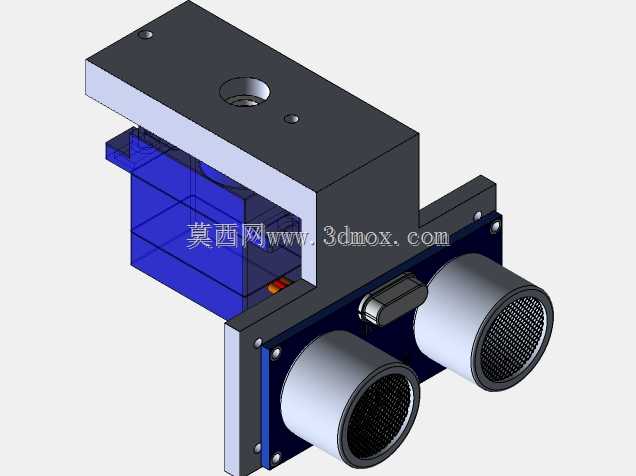

带双超声波探头的伺服驱动声纳基座结构

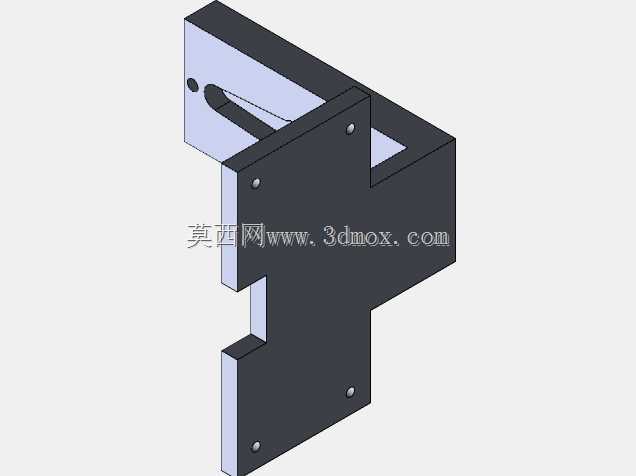

该结构为声纳探测系统的核心承载基座，主要面向近距离障碍物探测、周边环境轮廓扫描类应用场景，可搭载于小型移动巡检设备、自动导引搬运车、水下近距探测单元等载体上，为探测元件与驱动元件提供统一的安装基准与防护支撑。设计过程中优先考虑探测视场无遮挡的需求，将两个超声波探测探头呈径向排布于基座前端立面，两个探头的探测轴线形成固定夹角，无需额外增加转向结构即可覆盖前方一定角度的扇形探测区域，减少单探头探测存在的近距盲区。基座上部设置带定位孔与安装螺纹孔的连接法兰面，可直接与载体的安装工位对接，法兰面的沉孔设计可将固定螺栓头部完全埋入结构内，避免突出结构干涉载体上其他相邻部件的布置。基座主体采用分层式结构设计，上层为实体承载块，预留伺服电机的安装腔位，伺服电机输出端可直接驱动基座前端的探测安装架实现水平方向的回转动作，扩大整体探测覆盖范围；中层设置走线空腔，超声波探头的信号线缆、伺服电机的动力与编码线缆均可从空腔内规整排布，通过上部法兰面预留的穿线孔引出至载体主控单元，避免线缆外露在探测回转过程中发生拉扯、磨损问题。基座前端的探头安装位设置定位止口，探头装入后可通过侧面的紧定螺钉完成径向与轴向固定，保证探头轴线与设计基准的位置度偏差控制在合理范围内，避免安装偏差导致探测数据出现系统性误差。基座侧部的蓝色透明护罩为可拆卸结构，采用卡扣与侧边螺钉双重固定，日常调试时可直接拆下护罩调整内部线缆排布、检查电机安装状态，设备正常运行时护罩可阻挡粉尘、溅水侵入内部安装腔，适配多数工业现场的常规使用环境。整体结构的安装边界紧凑，上部法兰的安装孔位间距、前端探头的伸出长度、回转部分的最大回转半径均经过匹配核算，可直接适配多数小型移动载体的安装空间，无需对载体原有结构做大幅改造即可完成加装。结构各连接部位均设置合理的圆角过渡，避免应力集中导致基座在长期受振动工况下出现开裂问题，电机安装腔与探头安装位的壁厚经过受力校核，既保证足够的结构刚性支撑元件稳定运行，也尽可能控制整体重量，降低伺服回转驱动的负载。
