螺栓压紧式黑色塑料线缆固定夹结构

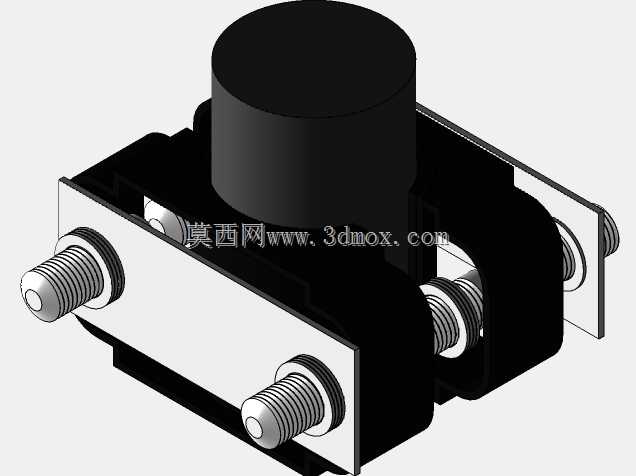

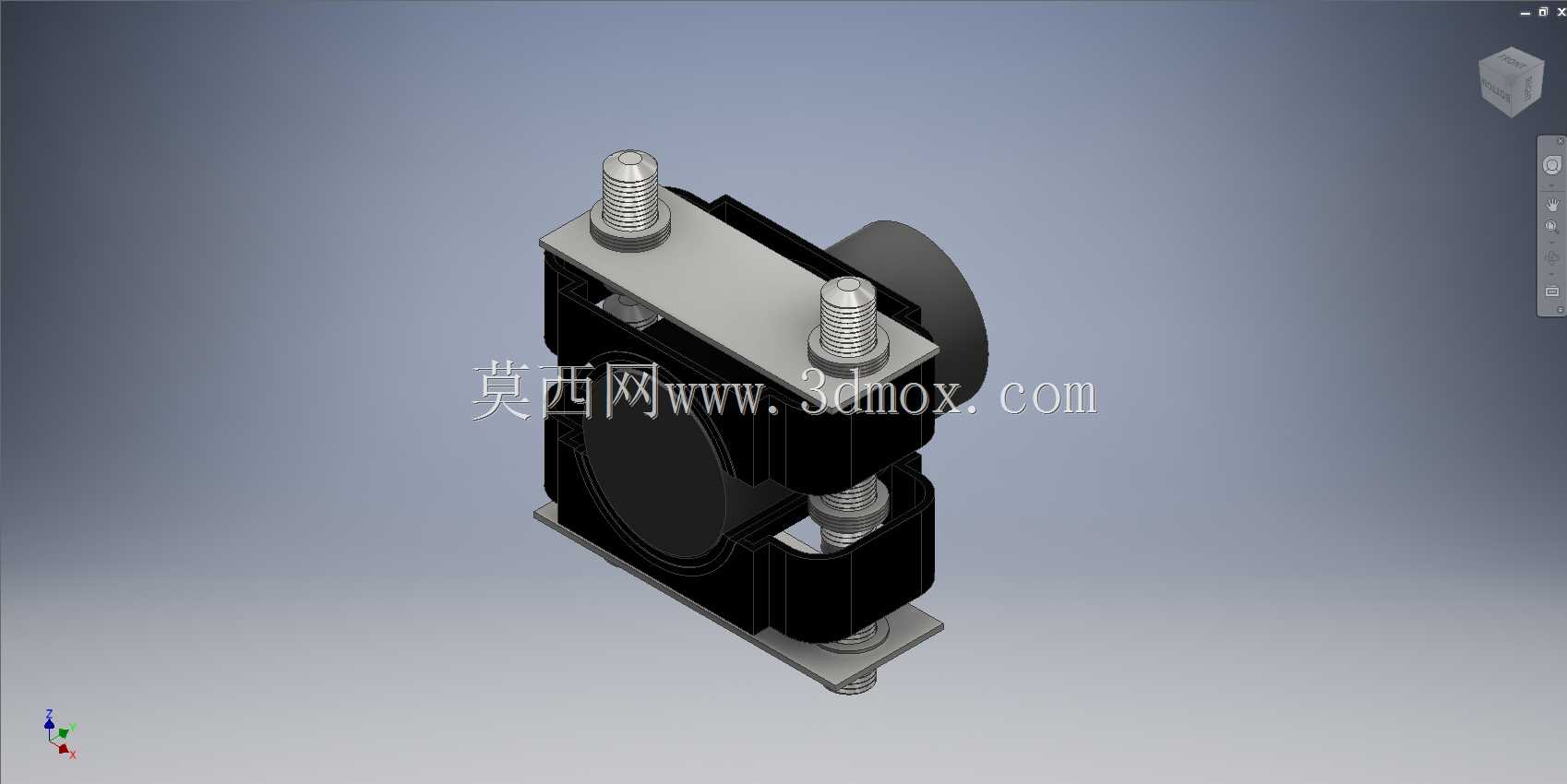

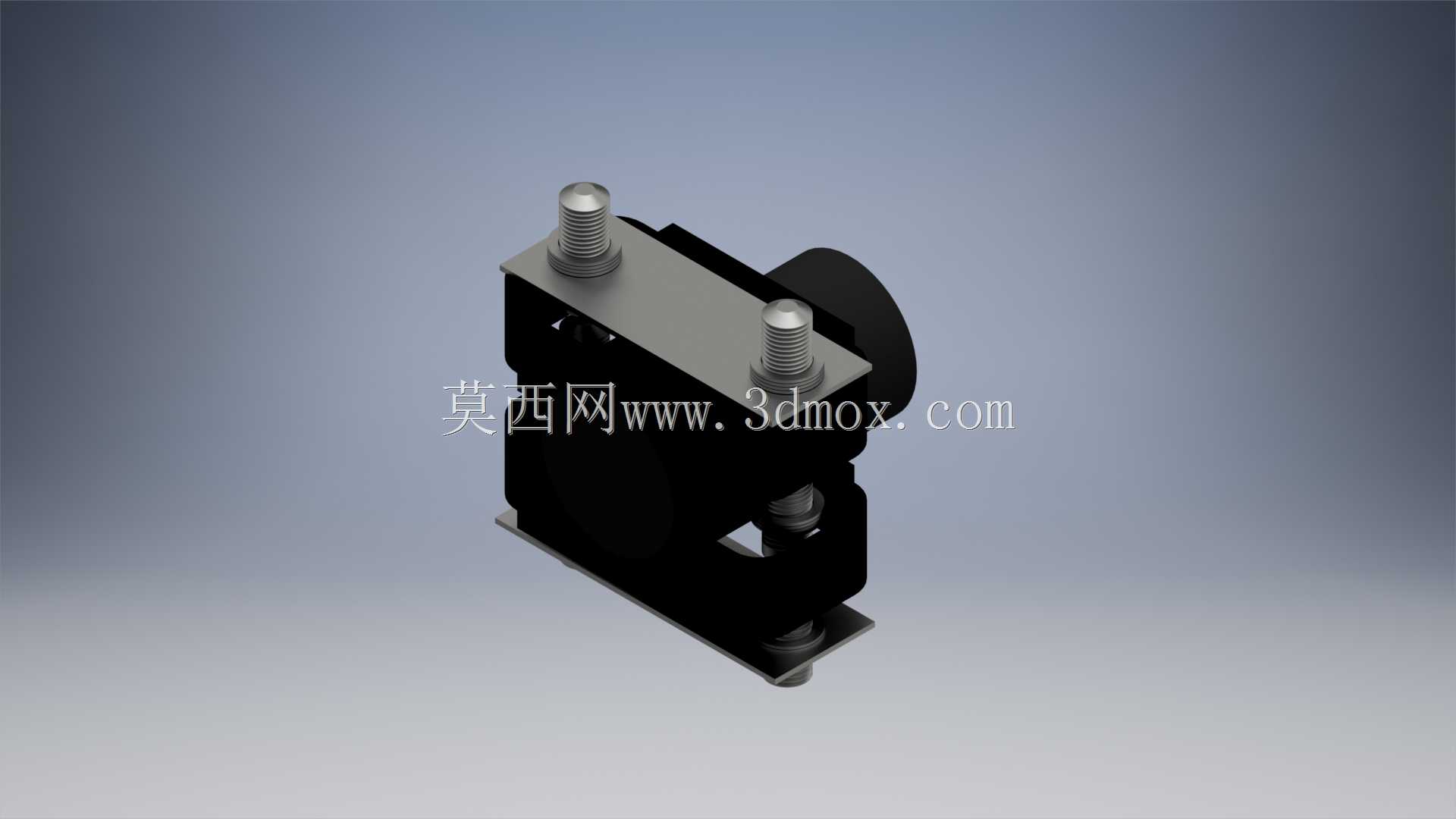

这款线缆固定结构主要面向工业控制柜内部布线、机床设备走线、新能源柜体线束排布场景设计，核心作用是将大直径动力电缆牢牢固定在安装基面，避免设备运行过程中线缆受拉扯、振动出现移位、绝缘层磨损甚至接线端松脱的问题。不同于常规的尼龙扎带只能做一次性束线，该结构采用上下对合的夹体设计，夹体内侧做了适配电缆外径的圆弧凹槽，夹持时可以和电缆外护套形成更大的接触面积，不会像窄边扎带那样长期压紧后在电缆护套上留下压痕，损伤绝缘层。夹体主体选用高强度工程塑料材质，本身具备不错的绝缘性能与耐老化特性，搭配金属压板与贯穿螺栓的压紧结构，夹紧力可以通过螺栓扭矩灵活调整，既能适配对应线径范围内不同外径的电缆，也能在强振动工况下保持足够的夹持力，不会出现松脱滑移。设计过程中特意将安装固定与线缆夹持的功能做了集成，底部的金属安装板预留了对应规格的安装孔位，现场安装时可以先将下半夹体通过安装孔固定在柜体安装梁或者设备基面，再放入电缆扣合上半夹体与上部金属压板，最后拧紧螺栓即可完成固定，不需要额外配置配套的固定座，安装步骤简洁，后期维护更换线缆时只需要松开螺栓就能操作，不会像一次性扎带那样需要剪断破坏，重复利用率更高。从安装边界来看，整体结构的横向与纵向占用空间紧凑，突出安装基面的高度经过优化，不会过多挤占柜内的布线空间，相邻线夹排布时的最小间距可以根据线缆外径灵活调整，不会出现结构干涉。上下夹体的对合面做了定位止口设计，拧紧螺栓的过程中上下夹体不会出现错位偏移，保证夹持圆弧始终和电缆保持同轴，夹紧力均匀分布在电缆接触面上。金属压板与螺栓都做了防锈镀层处理，在潮湿或者有轻度腐蚀的工业环境下也能长期使用，不会因为锈蚀导致夹紧力衰减。夹体的塑料材质本身具备一定的韧性，即使电缆受外力出现轻微的径向窜动，也能通过微量形变缓冲冲击力，不会硬接触夹伤电缆外护套，同时足够的结构强度也能保证长期夹持不会出现开裂、形变失效的问题。
