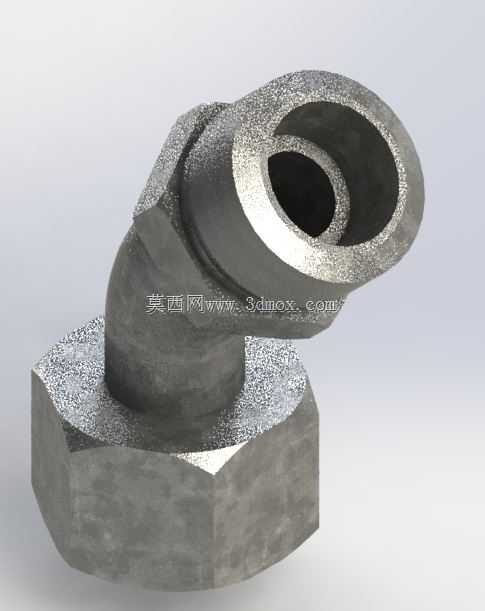

45度弯角内螺纹液压管路接头

该类弯角接头主要应用在液压系统、气动管路、流体输送管线的布局场景中，当管路走向需要规避设备结构干涉、调整流体流向角度时，这类45度弯角结构的接头能够在不额外增加多段转接件的前提下，完成管路方向的平顺过渡，相比90度弯头，其流体局部阻力损失更小，更适合对管路压损有严格要求的中低压流体回路。接头底部采用六角结构设计，是为了匹配标准扳手的夹持受力面，安装作业时可以通过普通开口扳手或套筒施加额定扭矩，保证螺纹啮合处的密封可靠性，避免安装过程中因夹持力不足导致的螺纹滑牙、密封面错位渗漏问题。上部的弯角过渡段采用等通径流道设计，内壁做了平顺圆弧过渡，没有突兀的截面突变，流体经过时不会产生明显的紊流区，既能降低流体冲刷带来的壁面磨损，也能减少管路运行过程中的流致振动，延长整套管路系统的密封件使用寿命。接头下端的内螺纹用于和带外螺纹的管路阀块、泵组出油口直接连接，上端的接口可对接硬管或软管总成，安装时需要注意接口的同轴度偏差控制，避免强行对接带来的附加装配应力，长期运行中附加应力会导致接头根部出现疲劳裂纹，引发流体泄漏。设计这类接头时，首先要根据管路的额定工作压力确定壁厚参数，弯角处的壁厚要做局部加厚处理，因为弯段是应力集中的高发区域，在液压系统压力冲击工况下，弯段承受的交变应力要高于直段部分；其次六角对边尺寸要符合通用五金件的标准系列，保证现场安装时不需要定制特殊工装，用常规维修工具就能完成拆装作业；另外两个连接端的密封面要和螺纹轴线保证足够的垂直度公差，否则对接后密封面会出现单侧压紧不实的问题，即便施加更大的安装扭矩也无法解决渗漏问题。从安装边界来看，这类接头的六角外接圆尺寸决定了安装时所需的扳手操作空间，弯角的朝向可以在螺纹拧紧的最终半圈范围内做小幅调整，适配周边管路的排布方向，不需要额外增加密封垫片调整角度，在紧凑型液压站、小型气动设备的内部管路布局中，这类接头能够有效压缩管路占用的空间，避免相邻管路之间出现排布干涉，同时减少管路的弯折次数，降低管路装配的作业难度。
