Arduino开源控制电路板结构设计

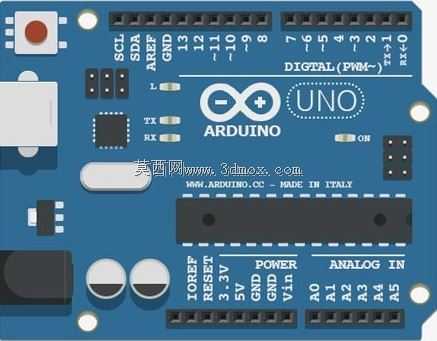

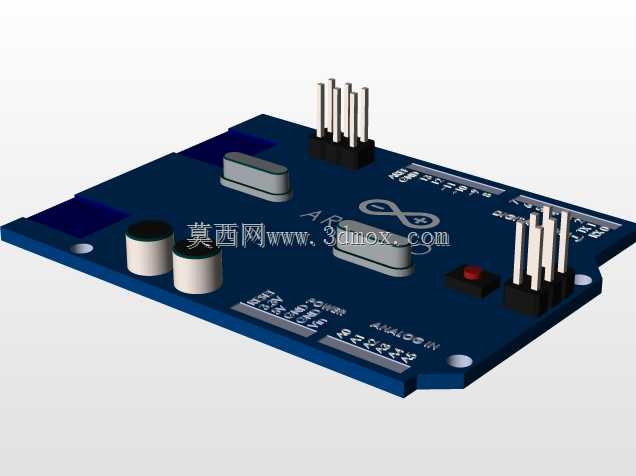

这款Arduino控制板的三维结构设计，首先围绕嵌入式开发场景的实际使用需求展开，在做结构建模前需要先梳理清楚板载元件的布局逻辑，既要满足电路走线的电气间隙要求，也要兼顾实际使用时的接线操作便利性。从实际应用场景来看，这类控制板常被用于小型自动化装置原型开发、学生电子设计竞赛、创客项目搭建以及小型智能设备的核心控制单元，在做结构设计时需要充分考虑不同使用场景下的安装适配性。板体采用标准矩形切角设计，四个角预留的安装孔位匹配通用铜柱安装尺寸，能够直接固定在亚克力外壳、铝型材框架或者定制设备仓内，安装孔的位置避开了板底走线区域，不会出现安装时挤压线路造成短路的问题。板载元件的布局上，将电源输入接口、复位按键、排针接口分别布置在板体的不同侧边，接线时不同功能的线材不会互相干扰，电容、晶振这类高度稍高的元件排布在板体中部区域，避开排针插拔时的操作空间，同时预留了足够的散热间隙，长时间运行时不会出现热量堆积的情况。建模过程中需要精准还原每个元件的外形尺寸与安装高度，排针的引脚间距严格按照标准2.54mm间距绘制，确保模型导出后可以直接用于外壳开孔设计、安装位干涉检查，避免实际生产组装时出现元件卡滞、接口对位不准的问题。板体表面的丝印标识在建模时也做了对应还原，能够直观区分不同接口的功能定义，方便结构设计人员快速识别元件位置，在做配套结构设计时可以快速定位需要避让的区域。从安装边界来看，板体整体厚度控制在常规PCB板加最高元件的总高度范围内，配套外壳设计时只需要按照模型给出的最大外轮廓预留余量即可，不需要额外调整元件位置，能够大幅缩短原型开发阶段的结构验证周期。对于需要做设备集成的设计人员来说，这个精准的结构模型可以直接导入装配体中做干涉检查，提前预判接线空间、安装距离是否满足要求，减少实际打样时的修改次数。
