带往复活塞结构小型直流驱动装置

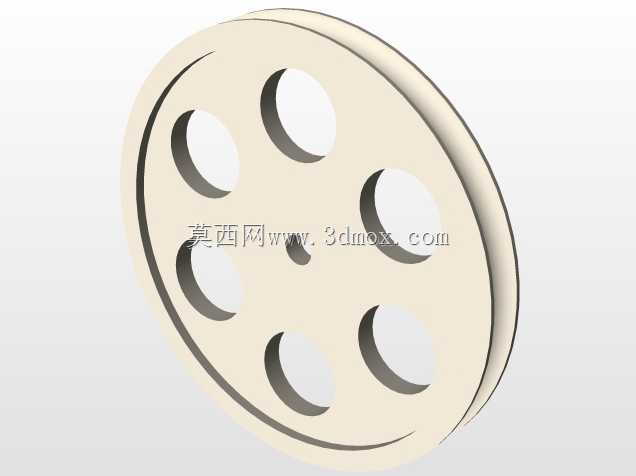

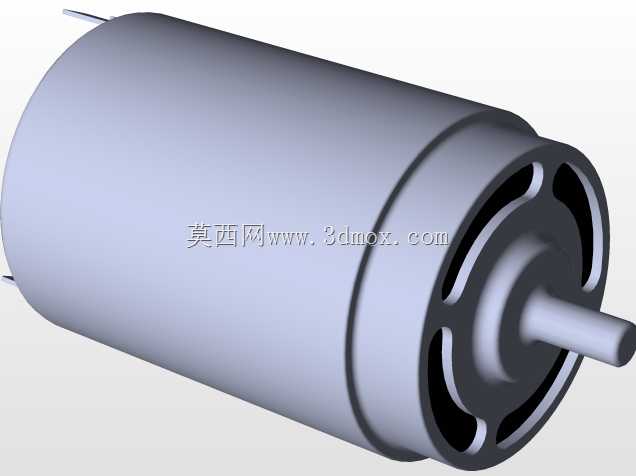

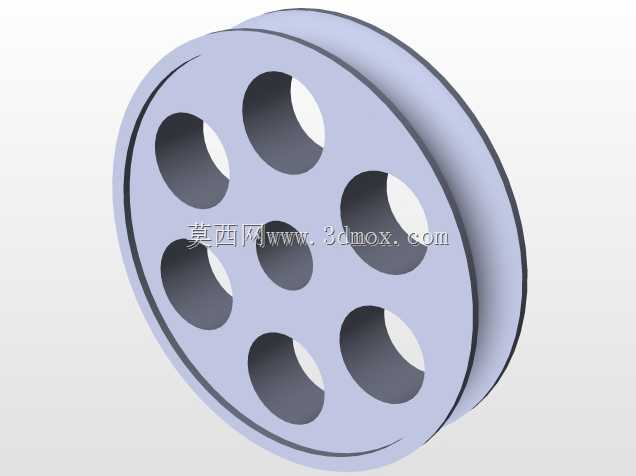

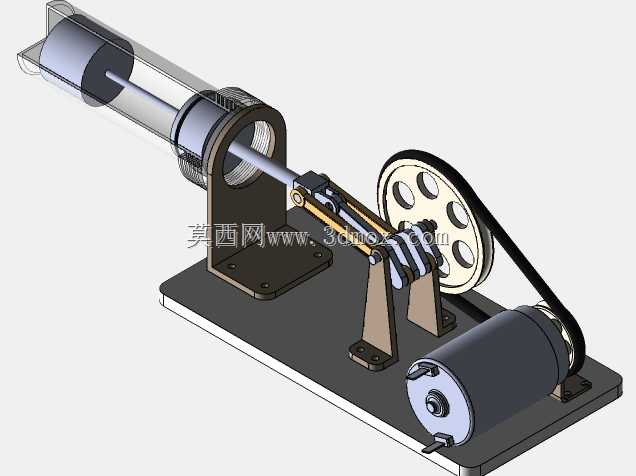

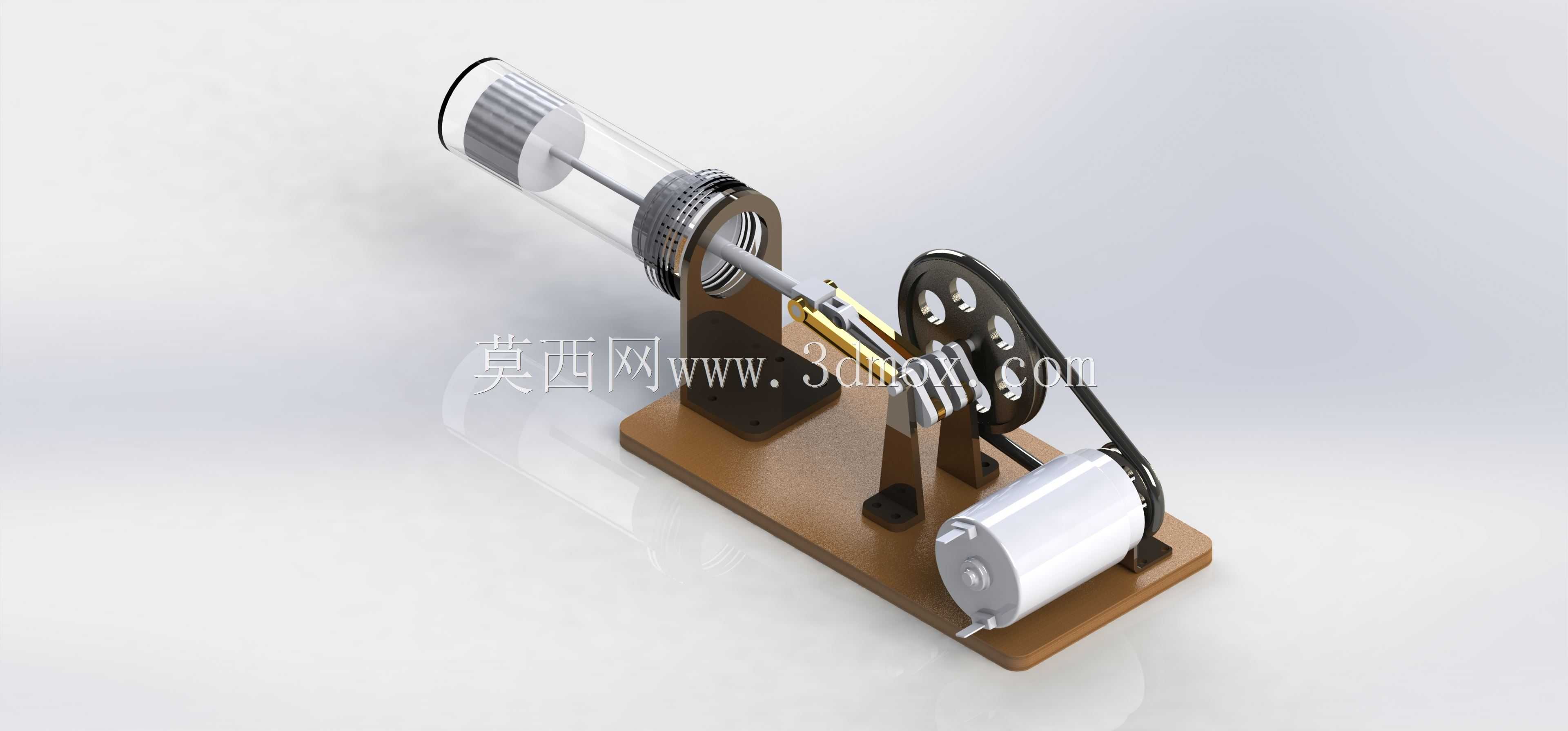

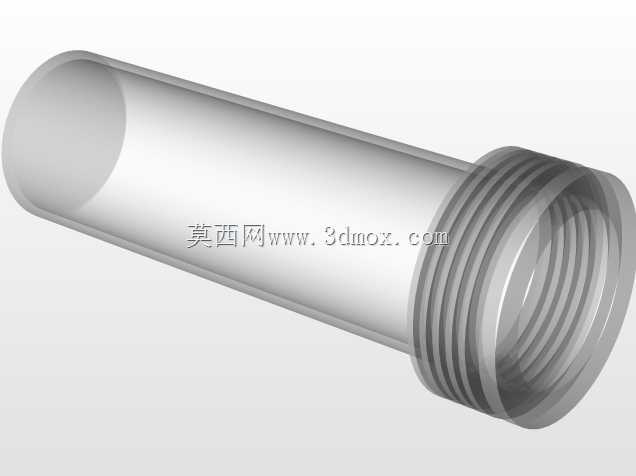

　　这套带往复活塞的小型直流驱动装置，常被用于教学演示场景、小型自动化实验台的动力输出单元，也可作为微型流体输送设备的动力源，适配小流量气体、低粘度液体的往复式输送工况，在桌面级科研实验装置、学生创新设计实训项目中应用较多，能直观展示旋转运动转直线往复运动的完整传动逻辑，帮助从业者理解曲柄连杆机构的运动特性与动力传递路径。从结构设计逻辑来看，装置采用卧式布局，动力输入侧为标准小型直流电机，通过带传动将动力传递至主轴侧的带轮，带轮与曲柄结构同轴设计，将电机输出的连续旋转运动，经曲柄连杆组件转换为活塞组件的直线往复运动，活塞置于透明缸筒内，可清晰观察活塞的往复行程与运动规律，缸筒端部设置有端盖结构，兼顾支撑活塞杆与密封腔体的作用。

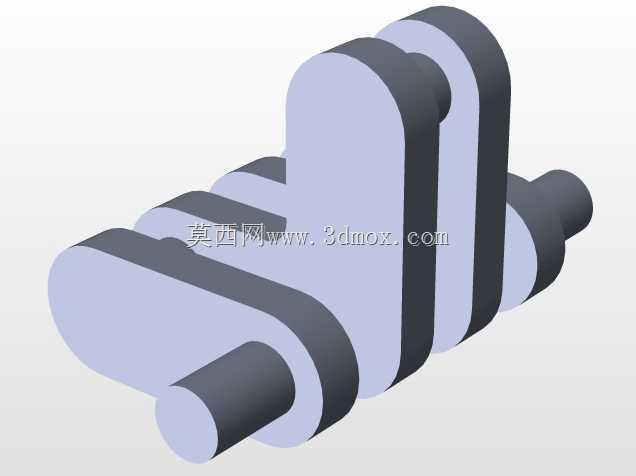

　　整套装置的安装基准为一体化成型的卧式安装底座，底座上预留有多个沉头安装孔，可直接通过螺栓固定在实验台架或设备安装面板上，安装边界需预留电机接线空间、带轮张紧调节空间以及缸筒端部的管路连接空间，整体外轮廓适配桌面级安装场景，无需额外搭建大型支撑机架。在功能特性层面，带传动结构的设计可在电机启动瞬间提供一定的缓冲能力，避免刚性传动带来的启动冲击，同时可根据实际输出转速需求更换不同直径的带轮，调整活塞往复运动的频率，适配不同工况下的行程频次要求；曲柄部位设置有配重结构，可抵消活塞往复运动产生的部分惯性力，降低装置运行过程中的振动幅度，提升运行平稳性；透明缸筒的选用除了演示用途外，也便于观察活塞环的磨损状态、缸筒内部是否存在异物卡滞，

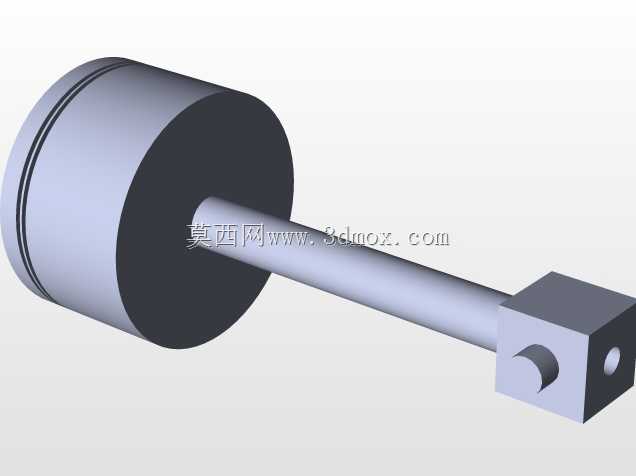

　　日常维护时无需完全拆解即可快速判断运行故障点。设计过程中，各支撑部位的轴承座均采用独立安装定位结构，与底座通过定位销保证同轴度，避免主轴转动过程中出现别劲、卡滞问题；活塞杆与连杆的连接部位采用铰接结构，铰接处预留有合理的配合间隙，既保证运动过程中无卡滞，也避免间隙过大带来的传动冲击与异响；电机安装座设置有长条形调节孔，可调整电机与主轴的中心距，实现传动带的张紧度调节，无需额外设计张紧轮结构，简化整体构造的同时降低加工与装配成本。从实际选型适配角度，这套结构可根据输出功率需求更换不同功率等级的直流电机，若用于教学演示场景，可搭配低转速大扭矩电机，降低活塞运动速度，便于观察运动全过程；若用于实际微型输送工况，可搭配更高转速的电机，

　　提升活塞往复频次，满足小流量高频率的输送需求。缸筒部分可根据输送介质的特性更换不同材质，若输送腐蚀性介质可更换为玻璃或耐腐蚀工程塑料缸筒，若用于有压力要求的工况可更换为金属缸筒并搭配适配的密封件，整体结构的模块化程度较高，各部件均可根据实际使用需求快速替换调整。在装配精度控制上，曲柄与主轴的同轴度、连杆两端铰接孔的平行度、活塞杆与缸筒的同轴度是核心控制项，这些精度参数直接影响装置运行的顺畅度与使用寿命，建模过程中已对各配合面的公差带做了合理预留，装配时只需按照定位结构依次组装即可达到设计要求的运动精度，无需复杂的配磨、刮研工序，适合小批量加工制作或教学场景下的学生组装实训。
