壁挂式小型手动起重吊运装置结构设计

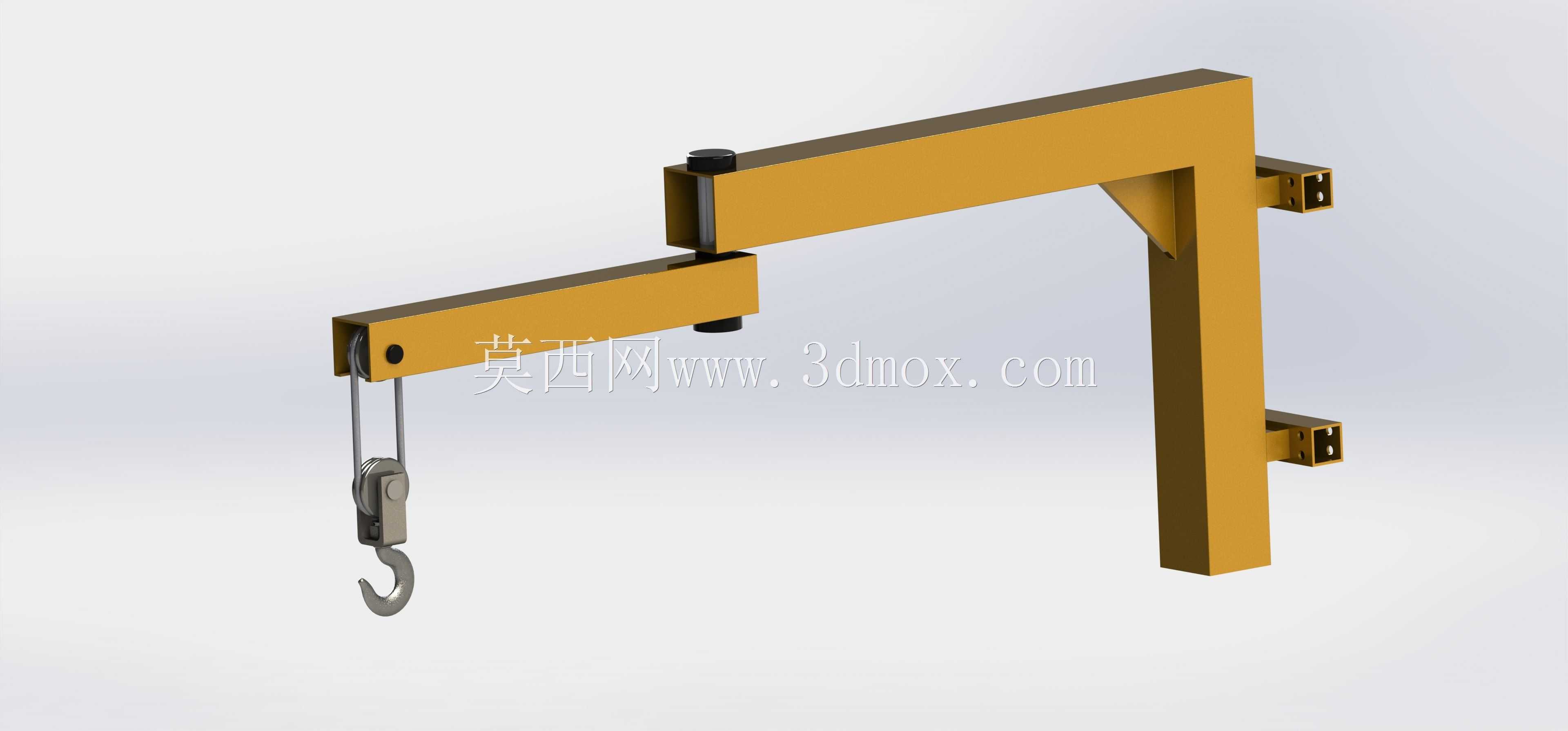

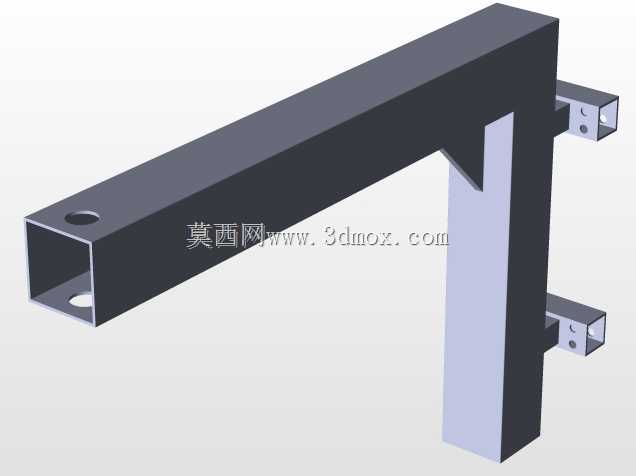

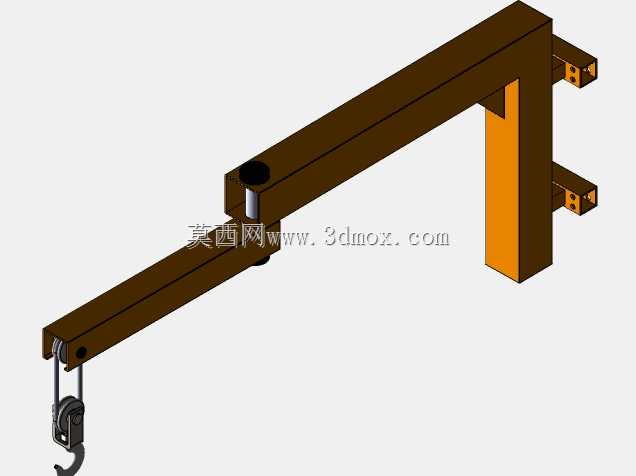

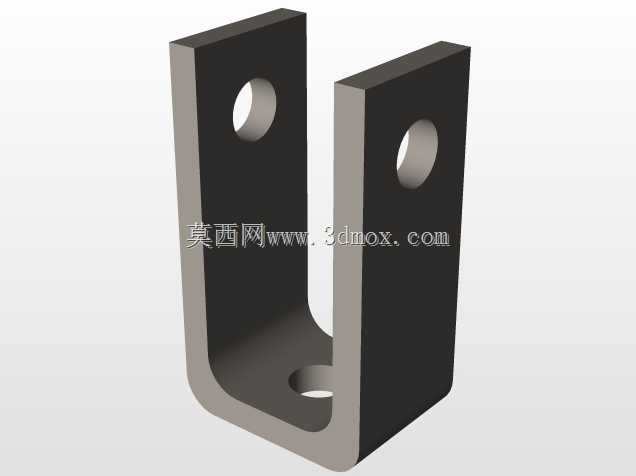

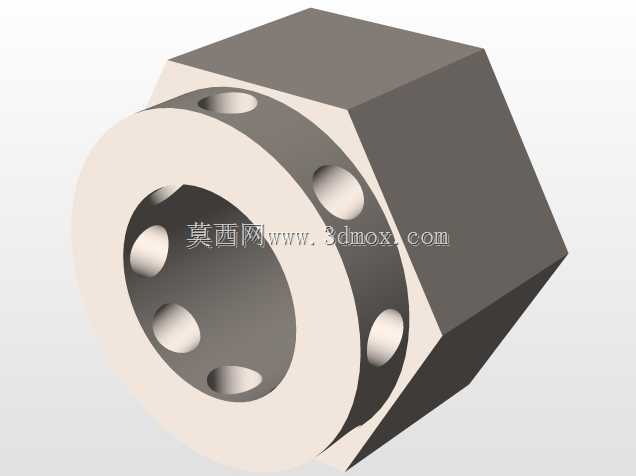

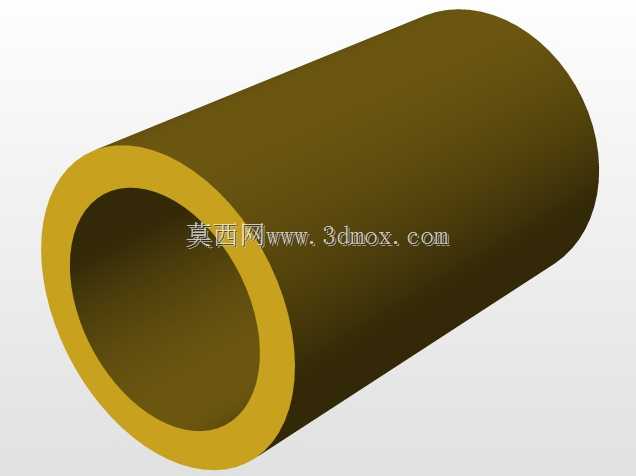

　　这款壁挂式小型起重装置，主要面向车间内工位旁的定点小载荷吊运场景设计，常见于机加工工位的工件上下料、维修工位的零部件拆装转运、仓储区域的轻型货物码放作业，相比落地式悬臂吊不占用地面作业空间，适配厂房立柱、混凝土承重墙等刚性安装基面，在作业半径覆盖范围内可完成水平回转、臂长伸缩、垂直起升三类动作，满足小范围内的灵活吊运需求。从结构设计逻辑来看，整体采用L型主承载框架，竖直安装段通过上下两组安装支座与基面固定，支座处设计有带加强筋的连接耳板，通过膨胀螺栓或焊接方式与安装基面连接，安装时需保证竖直段的垂直度偏差不超过千分之二，避免承载后产生附加弯矩影响结构稳定性。水平臂采用两节嵌套式伸缩结构，外臂与竖直框架通过焊接方式连接，

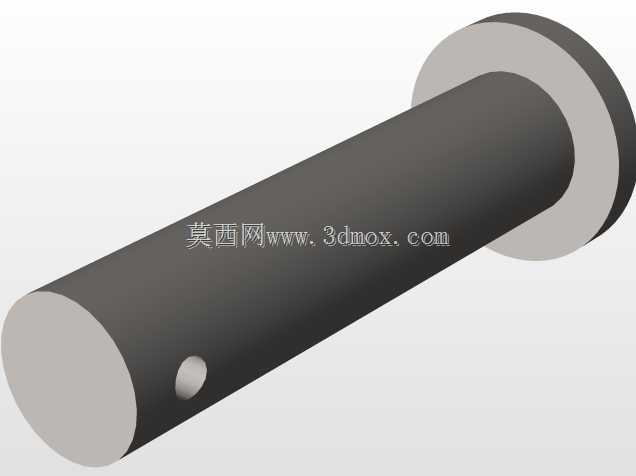

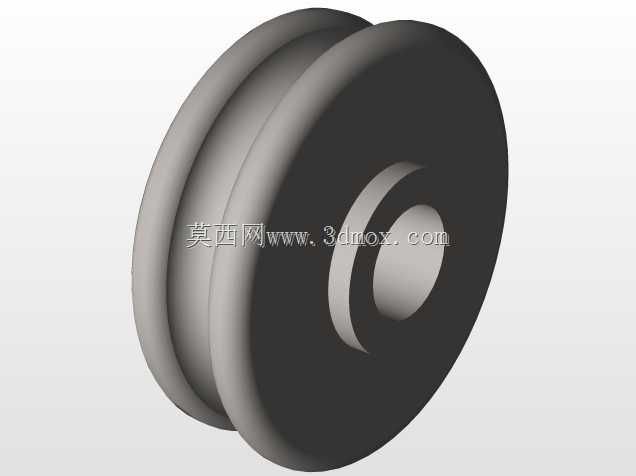

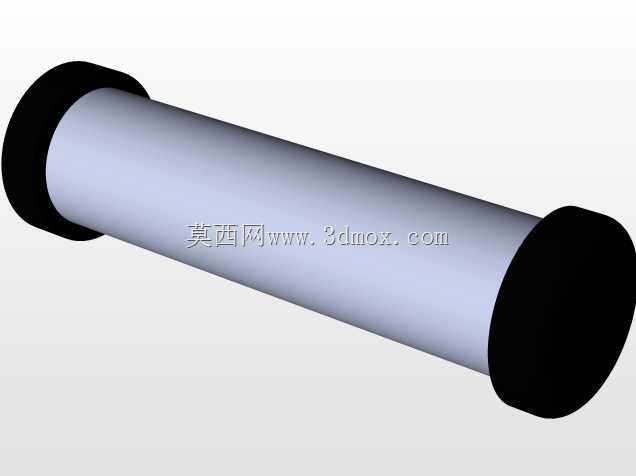

　　转角处设置三角形加强筋板，分散转角位置的应力集中，内臂可沿外臂内部的导向滑槽滑动，调整作业覆盖半径，臂节之间设置定位销孔，调整到位后插入圆柱销完成臂长锁定，避免作业过程中臂节窜动。起升机构采用手动葫芦配套吊钩组件，葫芦挂点设置在内臂的最外端，吊钩配备弹簧式防脱卡板，防止吊索具从吊钩内滑脱，起升过程依靠手动拉链驱动葫芦内部的链轮减速机构，带动吊钩升降，起升速度平稳，适合小载荷的精准对位作业，不会出现电动起升机构的冲顶或对位偏差问题。结构受力层面，设计时针对额定起升载荷做了全工况的受力校核，竖直安装段的支座位置承受最大的拉压复合载荷，因此支座板厚比臂架主体板厚提升两个规格，安装基面的承载能力需匹配额定载荷下的倾覆力矩，

　　安装前需对基面的混凝土强度或立柱结构强度做核验，避免安装后出现基面开裂、结构脱落的安全隐患。水平臂的伸缩段采用间隙配合设计，单边间隙控制在0.2-0.5mm之间，既保证伸缩动作顺畅无卡滞，又避免间隙过大导致臂端下挠量超标，臂架表面采用醒目的工程黄涂装，符合起重设备的安全色标要求，同时涂装层做了防锈处理，适配车间内多粉尘、少量切削液飞溅的作业环境。安装边界方面，竖直安装段的上下支座中心距根据额定载荷设定，保证足够的安装力臂来平衡吊运产生的倾覆力矩，水平臂的最大伸出长度对应额定载荷下的最大作业半径，超出该半径使用会导致臂架下挠量超标、结构应力超过许用值，因此臂身表面标注有清晰的额定载荷对应臂长标识，提醒作业人员规范使用。回转结构设置在竖直框架与水平臂的连接位置？不对，这款结构的水平臂为固定角度安装？不，仔细看结构，该款为固定悬臂式壁挂吊，水平臂不可回转，仅可通过伸缩臂调整作业距离，因此安装时需提前对准作业工位的核心吊运区域，保证臂架伸出后可覆盖工件的取放位置，避免安装后无法覆盖作业范围。吊钩的最低下降高度根据作业场景的起升高度需求设计，保证吊钩可落到工位作业面以下足够深度，满足工件从地面或低位工作台吊取的需求，最高起升位置设置有机械限位块，防止吊钩过卷碰撞臂架结构。日常使用过程中，需定期检查臂架焊接位置是否存在裂纹、安装支座的固定螺栓是否松动、伸缩臂的定位销是否磨损过量、吊钩防脱卡板是否失效，这些检查项直接关系到作业安全，

　　也是这类小型起重设备日常维护的核心要点。相比大型桥式起重机、门式起重机，这类小型壁挂起重装置的采购成本低、安装周期短、不占用地面空间，适合单工位的频繁小载荷吊运作业，不需要专门的操作人员持证上岗，经过简单的安全培训即可操作，在中小型机械加工车间、设备维修间、五金仓库等场景的应用十分普遍。设计过程中针对这类场景的使用痛点，简化了不必要的复杂结构，没有配置电动回转、电动起升等机构，依靠纯机械结构实现所有功能，故障率极低，维护成本也远低于电动起重设备，同时结构自重较轻，安装时不需要大型吊装设备配合，两名安装人员即可完成整套装置的上墙固定与调试作业。臂架的型材选型采用矩形空心型钢，相比角钢、槽钢等型材，矩形管的截面抗弯模量更大，同等截面积下的承载能力更强，同时封闭截面的抗扭性能更好，吊运过程中臂架的扭转变形更小，吊运过程更平稳。伸缩臂的导向面设置有耐磨衬板，避免臂节之间直接摩擦导致型材磨损，延长臂架的使用寿命，衬板磨损后可单独更换，不需要整体更换臂架结构，降低了后期的维护成本。安装支座的连接孔设计为长圆孔，方便安装时调整上下支座的同轴度，降低安装过程中的对位难度，即使基面的预埋螺栓位置存在少量偏差，也可通过长圆孔调整完成固定，不需要重新在基面上钻孔。
