工业传动用精密滚子链结构设计

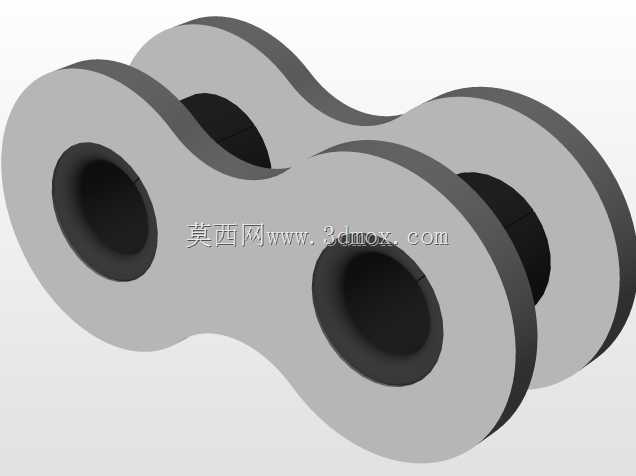

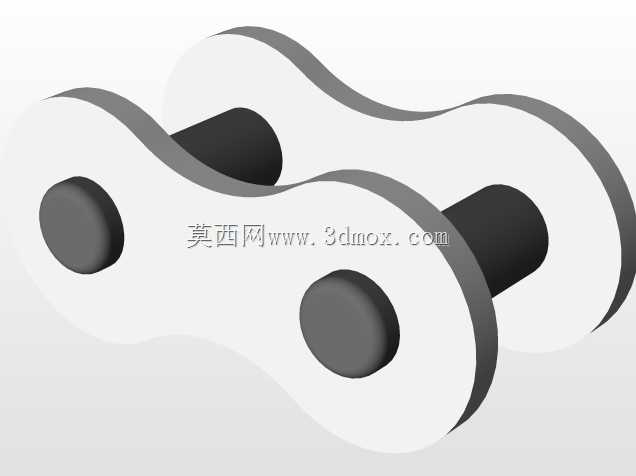

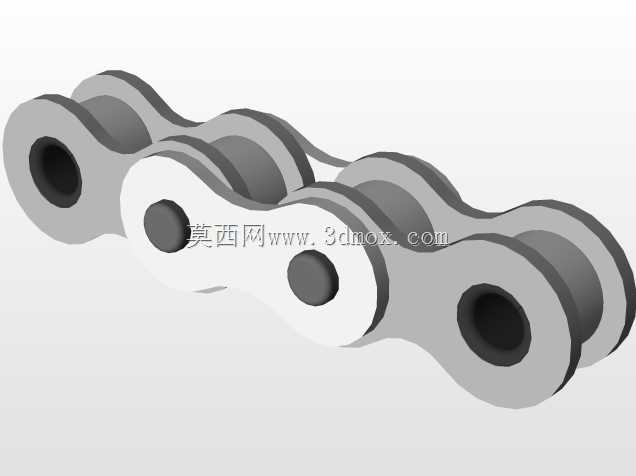

　　链传动作为机械传动领域应用极为广泛的动力传递形式，在各类工业设备、输送系统、工程机械中承担着动力传输、物料输送的核心作用，滚子链作为链传动中应用占比最高的品类，其结构设计的合理性直接决定了整套传动系统的运行稳定性、使用寿命与负载承载能力。本次设计的滚子链结构，完全遵循常规工业传动链的结构逻辑，由内链节、外链节交替铰接组成，内链节包含内链板、套筒、滚子三个核心零件，外链节包含外链板、销轴两个核心零件，所有零件之间的配合间隙经过严谨校核，既保证铰接部位转动灵活无卡滞，又避免间隙过大导致的传动冲击与磨损加剧。从实际应用场景来看，这类链条可适配农业机械的动力传输工位、轻工输送线的物料牵引工位、机床设备的进给传动工位、

　　摩托车及非机动车的动力传递工位，不同应用场景下可通过调整链板厚度、滚子直径、销轴直径来匹配对应的负载等级，无需改动整体铰接结构逻辑。在设计思路上，首先明确链节的铰接副是整个链条的核心磨损部位，因此套筒与销轴的配合面设计为较高的表面粗糙度要求，滚子与套筒之间保留合理的转动间隙，当链条与链轮啮合时，滚子可沿链轮齿廓自由滚动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与传动噪音。链板采用8字形的外形设计，并非出于美观考量，而是通过等强度设计逻辑，让链板各个截面的抗拉强度尽可能保持一致，同时减轻链条整体的自重，降低高速运行时的离心力影响，避免链板在反复交变载荷作用下出现应力集中断裂的问题。从安装边界来看，

　　单节链节的节距是核心安装参数，设计时严格遵循对应链轮的齿距匹配要求，链条整体的最小弯曲半径由铰接副的转动间隙决定，安装时两轴的平行度公差需要控制在合理范围内，避免链条运行过程中出现偏磨、掉链的问题；链条的张紧度需要根据运行转速调整，高速运行时张紧力适当降低，低速重载工况下张紧力适当提高，同时要预留足够的张紧调整行程，抵消链条磨损后出现的节距伸长量。在功能特性层面，该结构的链条相比带传动不存在弹性滑动问题，平均传动比准确，传动效率可达98%以上，相比齿轮传动对安装轴距的适应性更强，可实现远距离的动力传递，且在高温、多尘、油污等恶劣工况下的适应能力远优于其他传动形式。设计过程中对各个零件的受力路径做了完整梳理：动力从主动链轮输入后，

　　通过轮齿与滚子的接触将力传递至滚子，再经套筒传递到内链板，内链板通过销轴将力传递至外链板，最终逐节传递到从动链轮，整个传力路径上的零件接触面积都经过校核，避免局部应力过高导致的零件压溃或变形。针对不同工况的适配性，该结构可通过更换零件材质实现性能调整，比如在腐蚀工况下采用不锈钢材质加工链板与销轴，在食品输送工况下采用工程塑料材质制作滚子，在重载冲击工况下对链板做抛丸强化处理提升疲劳强度，整体结构的模块化程度极高，无需改动整体外形即可适配多种差异化使用需求。在外形尺寸设计上，链板的高度、销轴的伸出长度都严格控制在标准范围内，保证与现有标准链轮的互换性，用户无需重新定制链轮即可直接替换原有同规格链条，降低设备维护的配件成本。铰接部位的润滑通道设计也做了考量，套筒与销轴之间的间隙可存储一定量的润滑脂，运行过程中润滑脂会在配合面形成油膜，降低铰接副的磨损速率，延长链条的整体使用寿命。
