可移动爬坡式皮带输送设备结构

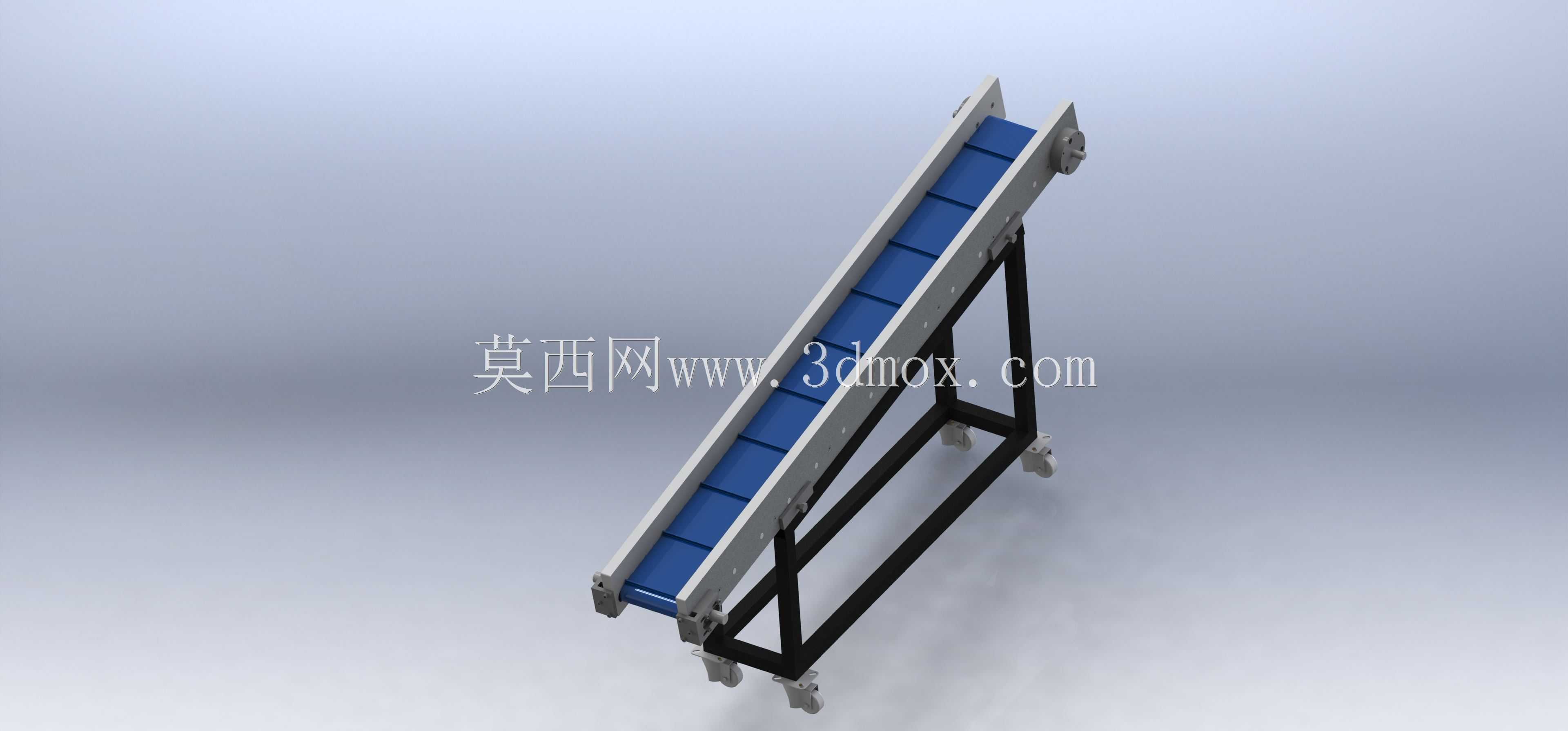

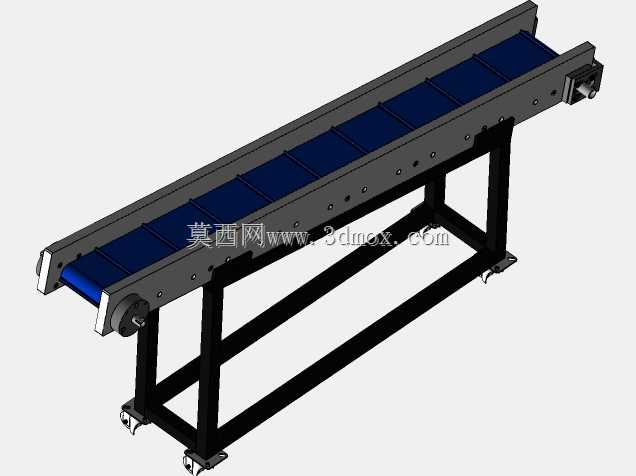

　　在零散物料的车间转序、包装线上料、成品周转环节，经常会遇到不同高度工位间的物料传递需求，这款倾斜布置的皮带输送结构，正是针对这类有高度差的物料输送场景设计。区别于水平布置的常规皮带线，该设备采用倾斜安装姿态，可实现低位取料点到高位作业位的连续物料提升，常见于食品加工流水线的成品入箱工位、五金冲压线的工件出料转接、仓储分拣环节的包裹爬坡输送，也可配套在注塑机出料端，将成型塑件从设备低位出料口输送到高位操作台上，减少人工反复弯腰取料的动作损耗。

　　从功能实现逻辑来看，该结构依靠主动辊带动环形蓝色PVC皮带做循环回转，物料放置在皮带承载面上，依靠皮带与物料间的静摩擦力带动物料沿倾斜架体向上移动，架体两侧设置的挡边结构可避免小尺寸物料在输送过程中从侧边滑落，适配颗粒状、小块状、盒装、袋装等多种形态的物料输送，只要物料单重不超过皮带承载阈值、表面无强粘性或尖锐毛刺，都可通过该设备完成转序。架体底部配置的四个带刹车脚轮，让设备无需做永久地脚固定，可根据产线布局调整灵活移动位置，切换作业点位后踩下脚轮刹车即可锁定位置，适配多品种小批量生产的柔性产线需求，不用针对单一工位做固定输送线的预埋安装。

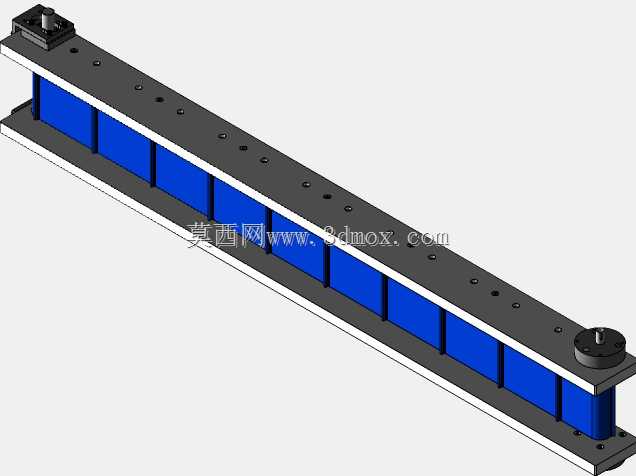

　　设计过程中首先确定的是倾斜角度参数，结合常规散料与皮带的摩擦系数，该结构的倾斜角度控制在物料不发生下滑的临界角度以内，避免角度过大导致物料回退；架体采用方管焊接的桁架式结构，在保证整体支撑刚性的前提下尽可能降低自重，倾斜段的上下两端分别设置主动辊与从动辊，主动辊端配套驱动安装位，可根据输送速度、负载需求匹配对应功率的减速电机，从动辊端设置张紧调节结构，通过调整辊轴的前后位置来张紧皮带，补偿皮带长期运行产生的蠕变伸长，避免皮带打滑、跑偏。皮带下方沿倾斜架体均匀布置支撑托板，抵消物料重力带来的皮带下凹变形，保证输送面的平整度，减少物料在输送过程中的颠簸跳动。

　　安装边界方面，设备的整体占地投影为矩形，长度方向对应倾斜段的水平投影长度，宽度方向以两侧架体外缘为最大边界，底部脚轮的安装位置略宽于上部架体，提升设备放置的稳定性，避免重心偏移导致侧翻；设备的进料端高度适配常见的地面周转箱、设备出料口高度，出料端高度可对接常规作业操作台、包装机进料口的高度区间，安装时只需保证架体整体处于稳定放置状态，调整脚轮高度让架体无晃动，即可完成设备就位，后续接电调试时调整皮带跑偏量，保证皮带在辊轴居中位置运行即可投入使用。日常维护中只需定期检查皮带张紧度、清理皮带表面附着的物料残渣，在辊轴轴承位定期加注润滑脂，即可保证设备长期稳定运行，结构中没有复杂的特殊定制零件，大部分型材、辊轴、脚轮都可采用标准件采购，加工与装配难度较低，适合中小加工厂自行改制或配套使用。
