工程机械用BD系列旋转式电源总开关结构

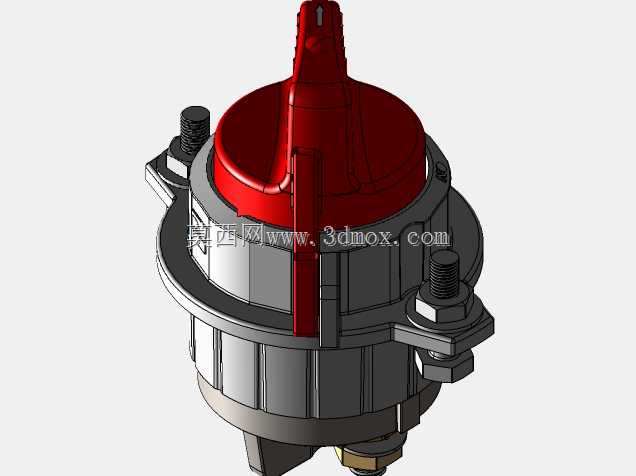

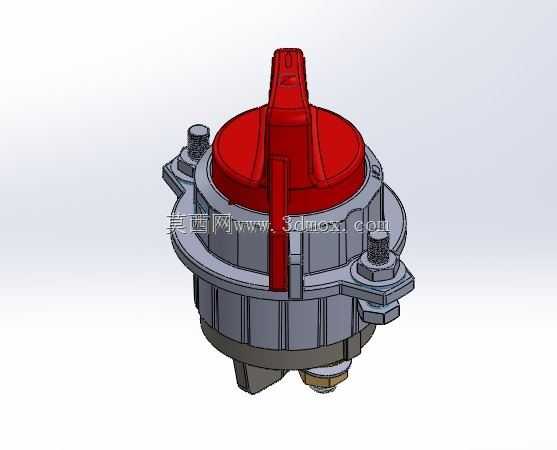

这类旋转式电源开关常被布置在工程车辆、重型移动设备的电瓶舱侧围位置，作为整车电气系统的总断电节点使用，核心作用是在设备长期停放、检修作业时彻底切断蓄电池与整车线束的连接，避免静态漏电亏电，也能在电气线路出现异常短路风险时快速手动切断主回路，降低起火隐患。从结构设计来看，这款开关采用顶部红色旋转操作手柄，手柄做了竖向加强筋结构，即便操作人员佩戴沾有油污的劳保手套，也能获得足够的摩擦力完成90度旋转通断操作，醒目的红色配色也符合电气安全件的视觉识别要求，在昏暗的设备舱内也能快速定位操作位置。开关主体采用铸铝材质的密封壳体，法兰安装边均匀布置了四个带锁紧垫片的固定螺栓，安装时可直接固定在设备舱的预留安装板上，安装孔位的中心距按照车载电气件通用安装规范设计，能适配多数工程设备的预留安装位，不需要额外改制安装支架。壳体下部的接线端做了阶梯式密封结构，主回路接线柱采用铜质嵌件，能承载大电流持续通过，接线部位预留了足够的接线操作空间，方便配套不同线径的蓄电池主电缆压接端子安装，不会出现端子与壳体干涉的问题。设计时充分考虑了户外作业的复杂工况，壳体接缝处做了密封胶圈嵌装结构，能阻挡雨水、扬尘进入开关内部的触点腔，避免触点氧化锈蚀导致的接触不良问题，操作手柄与壳体的配合部位也设置了防尘密封圈，长期在多尘、潮湿的作业环境下使用也能保持操作手感顺畅，不会出现卡滞。开关的整体高度控制在紧凑范围内，安装后突出安装面的尺寸不会与周边的线束、舱门部件产生干涉，在做三维布局时可以直接将该模型导入设备整体装配中，核对安装边界、操作空间以及接线走向，不需要反复测绘实物调整安装位置，能大幅缩短电气系统布局的校核周期。触点结构采用银合金触头，在带载通断时能有效降低电弧烧蚀的影响，延长开关的实际使用寿命，操作扭矩经过调校，既不会因为过松导致车辆行驶振动下误断开，也不会因为扭矩过大导致紧急情况下操作费力。
