Pololu微型齿轮马达配套黑色安装固定支架

　　做小型桌面级传动机构、微型机器人动力单元安装的时候，经常会遇到小尺寸齿轮马达的固定难题——这类微型马达输出扭矩不大但安装空间极其受限，常规的L型角码要么厚度超标挤占传动空间，要么安装孔位匹配度差，强行固定容易出现马达输出轴与传动齿轮啮合错位的问题，这款配套Pololu系列微型齿轮马达的黑色支架，就是针对这类小空间动力安装场景做的适配结构。

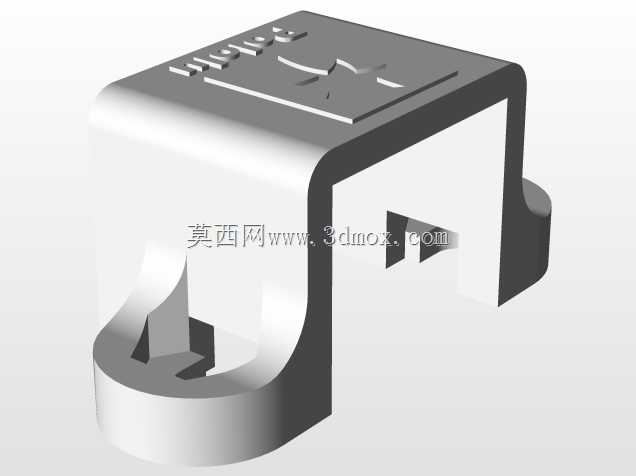

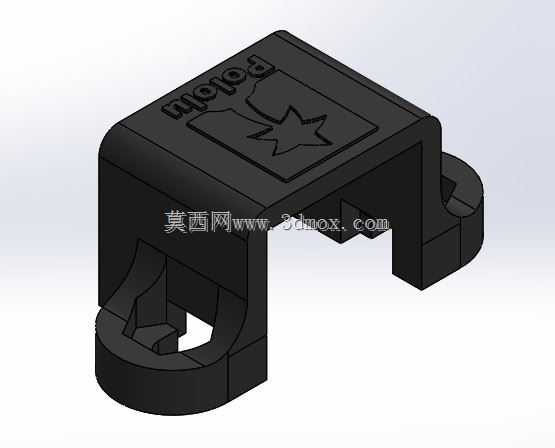

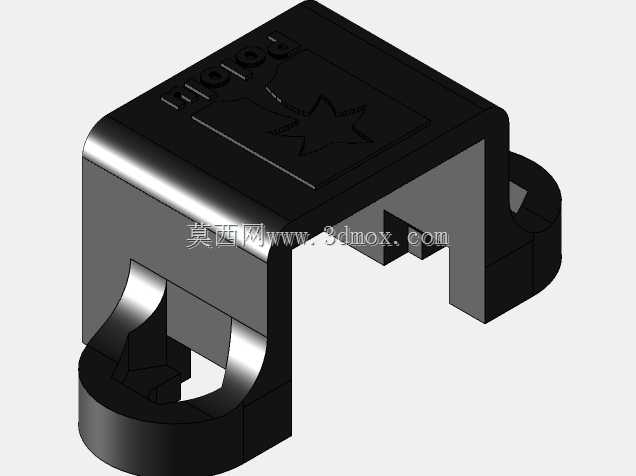

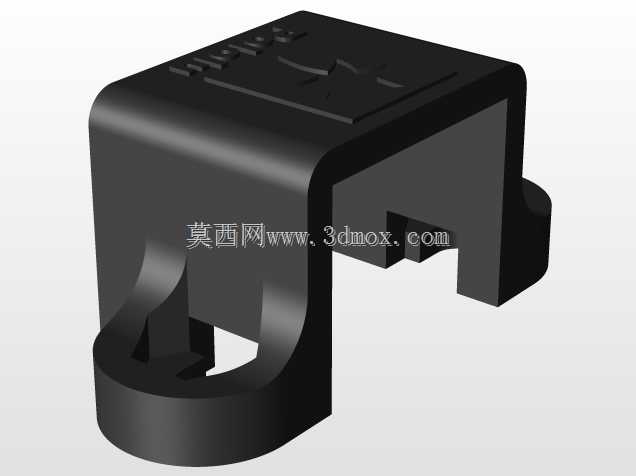

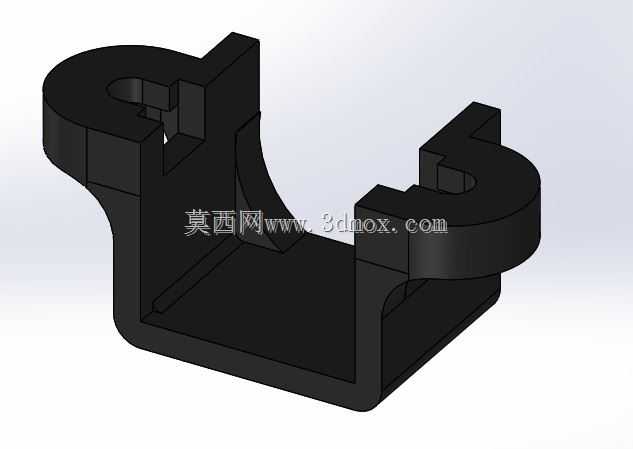

　　从实际安装边界来看，这款支架采用半包式围合结构，整体轮廓做了大圆角过渡处理，没有尖锐的直角棱边，在狭小的设备腔体内部走线、装配的时候不会刮伤线材或者相邻的PCB板，支架的内型腔尺寸完全匹配对应型号齿轮马达的外轮廓公差，马达装入后不会出现径向窜动，不需要额外打胶或者增加垫片填充间隙，靠型腔的限位就能保证马达输出轴的中心高与设计值一致，省去了装配时反复调整中心高的步骤。

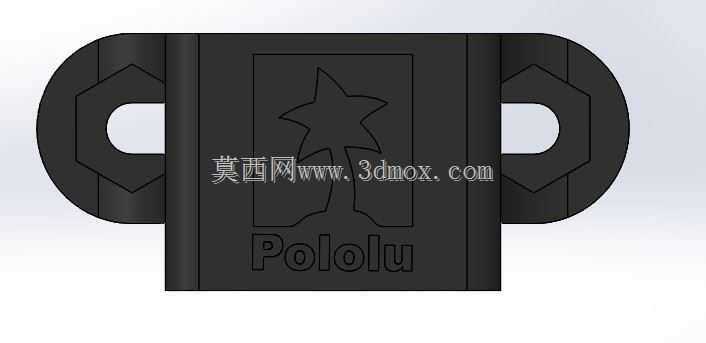

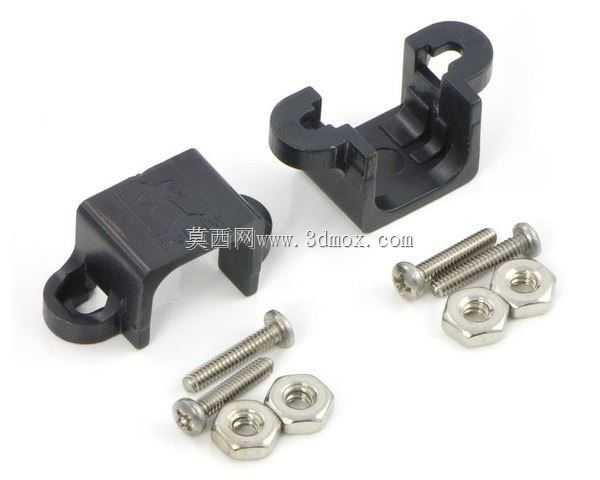

　　设计思路上没有采用常见的双侧通孔穿螺丝固定的方案，而是在支架的侧部做了嵌入式的卡槽结构，对应设备安装板上的卡舌可以直接卡入卡槽完成预固定，后续只需要在支架底部的两个沉头孔位拧入M2规格的螺丝就能完成最终锁紧，这种卡接加螺丝锁紧的组合固定方式，既解决了小零件单手装配时对位困难的问题，又能保证长期运行下支架不会因为马达的微幅振动出现松脱。支架顶部做了浅槽式的标识区域，模压的品牌标识不会额外增加零件的整体高度，不会和上方安装的传感器或者线路板产生干涉。

　　在实际应用场景里，这类支架多用于小型教育机器人的动力轮组安装、微型传送带的动力端固定、桌面级小型3D打印机的辅助送料机构固定，还有小型智能小车的减速马达安装位。做这类小型设备的结构设计时，往往要把每一毫米的安装空间都计算到位，这款支架的侧壁厚度控制在1.5mm，在保证足够结构强度的前提下，尽可能压缩了自身的占用空间，支架的输出轴让位孔做了0.3mm的间隙余量，既不会让马达输出轴和支架孔壁产生摩擦，又能阻挡外部的细小碎屑进入马达输出轴的轴承位置，延长微型齿轮马达的使用寿命。

　　从结构强度的角度考虑，支架在转角位置做了局部加厚的加强筋设计，筋位和支架本体是一体化结构，不会出现筋位脱落的问题，在承受马达启停瞬间的冲击载荷时，支架的形变量控制在0.1mm以内，完全不会影响齿轮啮合的精度，避免因为支架变形导致的齿轮打齿、传动卡顿问题。支架的安装孔位做了沉头处理，螺丝拧入后螺丝头部完全沉入支架表面以下，不会突出表面刮碰到相邻的零部件，对于需要多层堆叠安装的紧凑型设备来说，这个细节设计能大幅降低装配时的干涉排查工作量。

　　很多工程师在做微型传动结构的时候，容易忽略支架的安装公差对传动效率的影响，这款支架的马达安装位和底部安装面的垂直度控制在0.05mm以内，马达装入后输出轴和安装面的平行度有足够保证，搭配对应的金属齿轮传动时，传动效率可以保持在稳定区间，不会因为安装偏斜导致的传动阻力增大、马达负载过高发烫的问题。另外支架表面做了哑光黑色的处理，在有光学传感器的应用场景里，不会产生多余的反光干扰传感器的正常工作，这一点在做小型循迹小车、光电检测类的小型设备时尤为实用，不需要额外给支架做喷黑处理就能满足光学检测的环境要求。
