理光E3喷墨打印头结构三维建模

项目分类:3D打印机 发布时间:2022-04-11 ID:606494
  • 理光E3喷墨打印头结构三维建模
  • 理光E3喷墨打印头结构三维建模
  • 理光E3喷墨打印头结构三维建模

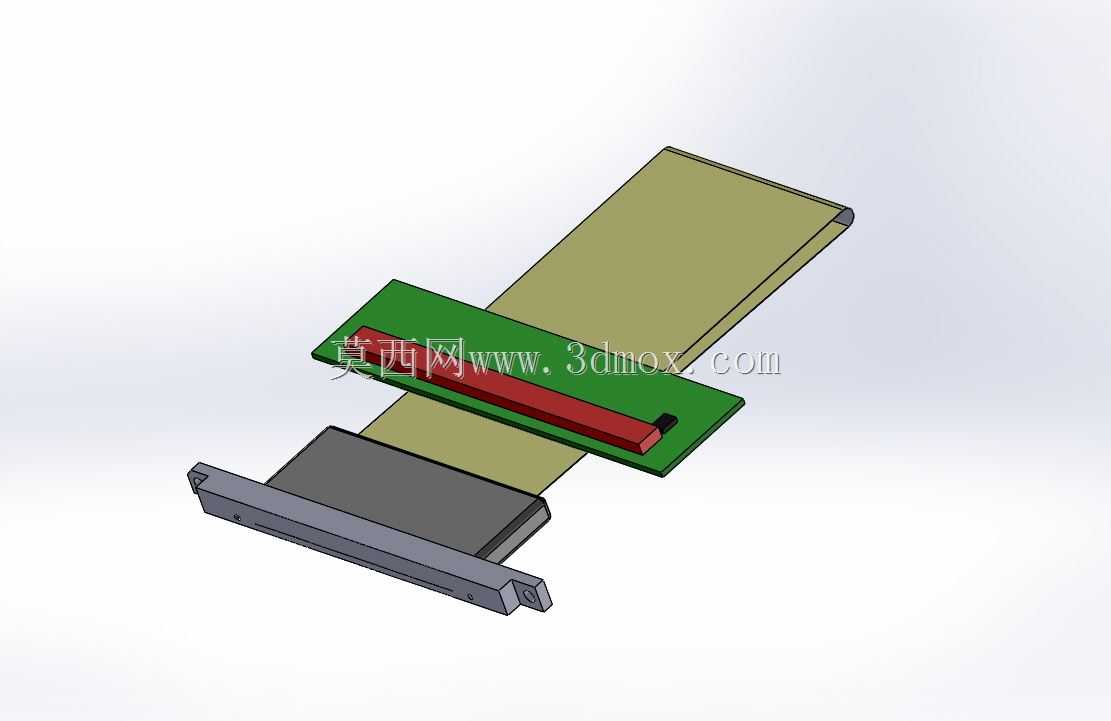

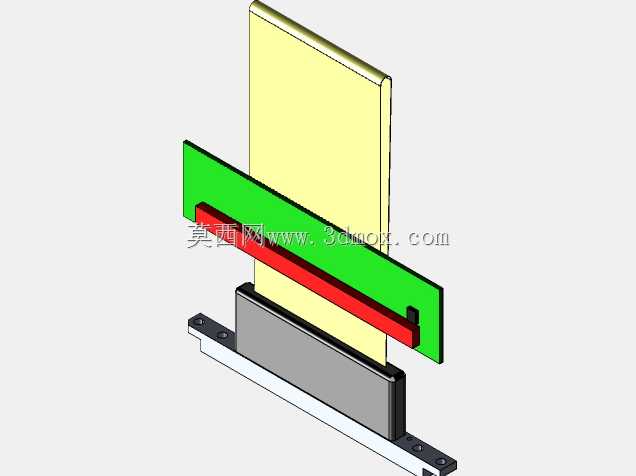

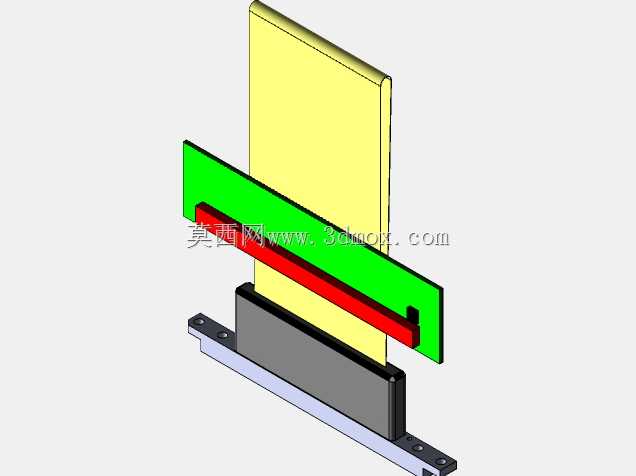

  在工业数码喷印设备的整机结构设计环节,喷墨打印头作为核心执行部件,其结构还原精度直接决定了墨路排布、安装适配、运动干涉校验等前期设计工作的可靠性,这款理光E3喷墨打印头的三维结构,完整还原了实物的装配层级与外形特征,可直接用于喷印设备的整机装配仿真、安装位结构校核工作。从实际应用场景来看,这类打印头广泛适配于中小型UV平板喷印设备、桌面级工业喷墨打印机、小型标签数码喷印设备,既可以用于纸质介质的图文喷印,也可适配弱溶剂、UV固化墨水完成亚克力、PVC薄片、小型包装基材的表面喷印作业,部分小幅面纺织直喷设备也会选用该型号打印头作为喷印执行单元,适配的单pass喷印幅宽可覆盖多数中小型喷印设备的有效打印宽度需求。从功能特性来看,

  该打印头采用侧进墨的集成式结构设计,柔性排线与喷芯主体采用一体化封装结构,省去了额外的排线转接座,既减少了信号传输路径上的连接节点,降低高速喷印时的信号干扰概率,也压缩了打印头整体的安装占用空间。喷芯主体的定位基准面设置在底部安装凸台的两个垂直侧边,安装时可直接靠紧安装座的定位挡边完成初定位,再通过凸台上预设的两个安装孔完成锁紧固定,不需要额外设计可调式定位结构,能有效降低安装座的加工复杂度。设计这款模型时,优先还原了实际装配中的关键尺寸边界:喷芯出墨面的平面度公差参考实物装配要求设置为0.02mm以内,避免安装后出墨面与打印介质间距不均导致的飞墨、散点问题;柔性排线的弯折半径按照FPC排线的最小安全弯折半径设置,

  还原排线自然弯折状态下的空间占位,避免整机设计时排线与墨路管路、运动横梁产生结构干涉;进墨接口的位置、尺寸完全匹配实物快插接头的安装尺寸,可直接在装配环境中对接墨路模型,完成墨路走向的排布校验。从安装边界来看,该打印头的主体安装区域为矩形结构,周边预留的安全间隙不小于3mm即可满足安装、维护的操作空间,排线引出方向为喷芯后侧,设计安装座时需要在排线引出位置预留宽度不小于排线宽度1.2倍的走线槽,避免排线长期受挤压出现折损、信号中断的问题。喷芯底部的出墨面与安装基准面的高度差为固定值,设计小车升降调节结构时可直接以该尺寸作为基准计算调节行程,不需要额外做尺寸适配。另外,模型还原了打印头尾部的触点防护结构,

  该结构在实际使用中用于覆盖排线与喷芯的连接触点,避免墨水雾气、粉尘侵入造成触点氧化短路,建模时保留了该结构的壁厚与卡扣特征,可用于设计对应的防护盖板安装位,也可用于模拟维护时拆装防护结构的操作空间校验。在做整机运动仿真时,该模型的重量参数按照实物重量设置,可用于校核小车运动时的负载惯量,匹配对应的伺服电机、传动皮带的选型参数,避免选型余量不足导致的高速运动抖动、喷印精度下降问题。对于做喷印设备二次开发的结构工程师来说,该模型还可用于设计打印头的恒温加热套、墨路保温结构,模型表面的特征完整度足够支撑配套辅件的贴合设计,不需要再对打印头主体做逆向测绘,能大幅缩短前期设计的周期。
