理光GEN4工业喷墨打印头结构设计

　　这款理光GEN4打印头的三维结构，是面向工业喷墨印刷、UV平板喷绘、数码印花设备做的结构还原，建模时完全按照实际装机的物理边界做了尺寸约束，整体主体块的长宽高控制在适配多数工业喷绘机小车架的安装区间，侧边预留的固定螺孔位置和实际装机的孔位完全对齐，附带的柔性排线出线方向也做了准确还原，避免结构设计时出现排线干涉小车运动的问题。

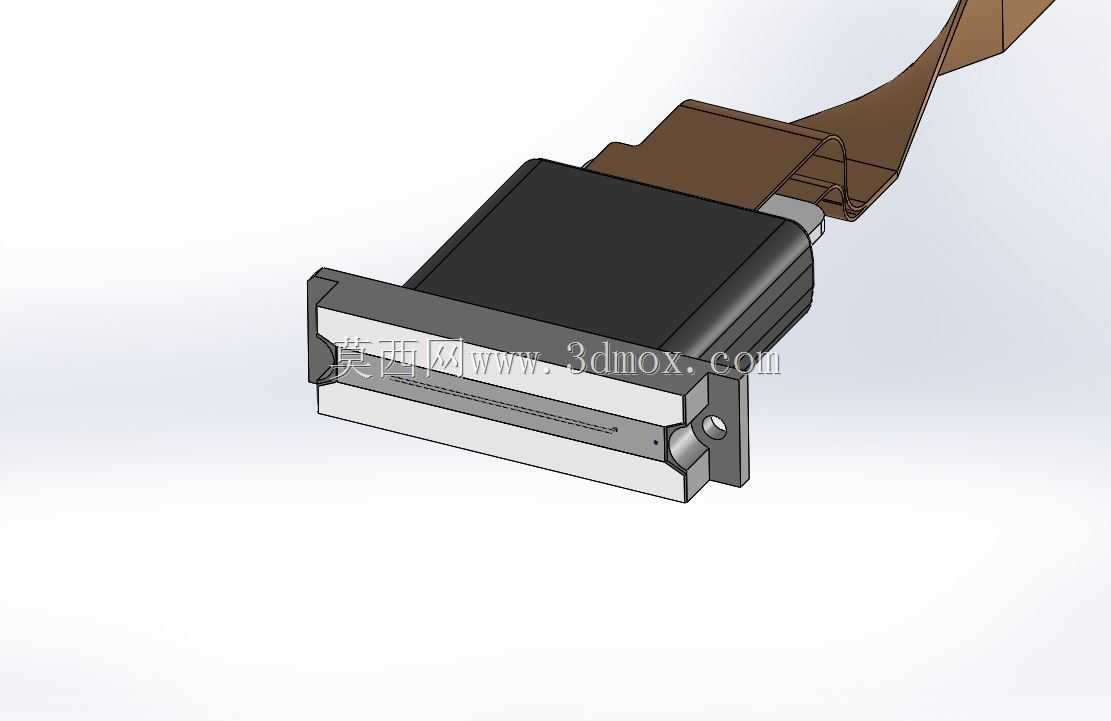

　　从实际应用场景来看，这类打印头多用于宽幅面UV平板打印机、数码纺织印花机、广告喷绘机的墨路喷射端，是设备实现高精度墨滴喷射的核心执行部件，建模时特意还原了喷嘴面的平整结构，实际使用中这个平面需要和打印介质保持恒定的微小间距，结构设计时如果忽略喷嘴面的平面度要求，很容易出现飞墨、断墨、打印精度下降的问题。模型里的黑色主体块是打印头的电路封装与墨腔集成部分，内部集成了压电驱动单元与墨流通道，外部的金属边框是安装定位基准，设计时这个金属边框的平面度直接决定了打印头的安装精度，侧边的紧固螺丝位采用了沉孔设计，避免螺丝突出刮蹭到小车架的运动导轨。

　　做这个结构建模的时候，最先确定的是喷嘴面的基准平面，所有安装孔位、排线接口、墨路接口的位置都以这个平面为基准做尺寸标注，实际设备调试时，也是以喷嘴面的高度作为调平基准，多喷头拼接的设备里，相邻喷头的喷嘴面高度差需要控制在丝级精度，否则会出现拼接处的打印道痕。模型里附带的棕色柔性排线是打印头的驱动信号传输部件，排线的弯折半径做了符合实际线材特性的还原，设计小车运动路径时，需要给排线预留足够的弯折活动空间，避免长期往复运动造成排线内部线芯断裂，很多设备现场的故障都是因为排线预留长度不足、弯折半径过小导致的信号中断。

　　从功能特性来看，这款GEN4打印头支持多灰度级墨滴喷射，模型里的墨腔入口位置虽然做了外观还原，但实际结构设计时需要匹配对应的墨路接头，保证供墨压力稳定在合理区间，供墨压力过大容易出现滴墨，压力过小则会出现供墨不足断墨。安装边界上，打印头的左右两侧预留了和小车架定位的凸台结构，这个凸台的尺寸公差需要严格控制，否则多喷头拼接时会出现喷嘴排列错位，直接影响打印画面的拼接精度。喷嘴面的长度方向对应打印幅面的有效打印宽度，建模时准确还原了喷嘴阵列的排布长度，设备做幅面规划时可以直接参考这个尺寸计算单喷头的覆盖宽度，排布多喷头的拼接间距。

　　很多结构工程师在做喷绘设备小车设计时，容易忽略打印头尾部的排线出线空间，这个模型准确还原了排线的出线角度与弯折形态，设计时可以直接参考这个形态预留排线的走线路径，避免小车运动到极限位置时排线被拉扯或者剐蹭到设备机架。另外打印头的金属边框上的定位销孔，是和小车架上的定位销配合的，建模时还原了销孔的直径与位置，设计安装结构时可以直接对应做销柱，减少现场调试的配做工作量。墨路接口的位置在模型的侧上方，实际接管时需要选用适配的快插接头，接头的突出高度也需要考虑在内，避免喷头上下运动时接头剐蹭到墨路供墨管或者其他相邻部件。

　　从结构设计思路来说，这个模型没有做过度的简化，把实际装机时需要考虑的安装、干涉、定位要素都做了还原，不管是做新设备的喷头选型适配，还是做现有设备的喷头改装结构设计，都可以直接导入装配体做干涉检查，不需要再反复核对实物尺寸。比如做小车架的安装板设计时，可以直接提取模型上的安装孔位坐标，定位销的位置尺寸，喷嘴面到安装板的高度尺寸，减少测绘实物的工作量，也能避免测绘时的尺寸误差导致的安装错位。另外模型里的排线部分做了柔性形态的还原，做运动仿真时可以直接模拟排线随小车运动的弯折状态，验证走线设计是否合理，有没有长期弯折的应力集中点，提前优化走线路径，提升设备的长期运行可靠性。
