理光E3型192通道喷墨打印头结构

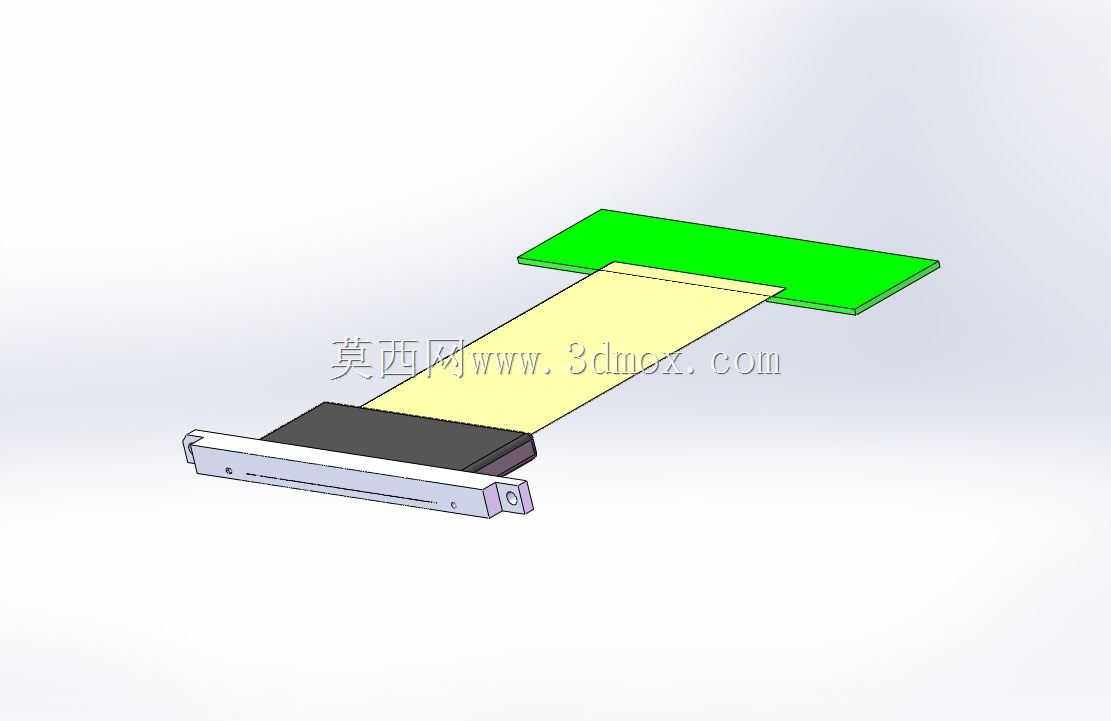

　　工业数码喷印设备的核心执行部件中，多通道压电打印头直接决定了整机的喷印精度、墨滴控制能力与生产效率，这款192通道的压电式打印头结构，主要面向宽幅工业喷绘、UV平板打印、高速数码纺织印花以及高精度3D打印粘结剂喷射场景设计，可适配水性、UV固化、溶剂型等多种类型的墨水，满足不同基材表面的图文喷印或材料成型需求。从结构组成来看，该部件分为喷孔主体段、柔性连接排线、外接接线端三个核心部分，喷孔主体段为长条形金属基座，基座内部集成192组独立压电驱动腔室，每一组腔室对应一个独立喷孔，可单独接收电信号完成墨滴的喷射控制，192个喷孔沿基座长度方向呈单排等距排布，喷孔间距经过精密校准，可在单次走纸过程中完成对应幅宽的喷印作业，

　　减少喷头往复移动的频次，提升连续生产的运行效率。柔性排线部分采用聚酰亚胺基材的FPC柔性线路设计，一端与喷孔基座内部的驱动电极做压合连接，另一端延伸至外接接线端，排线长度预留了足够的安装弯折余量，可适配不同机型内部的安装空间布局，避免设备运行过程中喷头往复移动拉扯排线导致的线路断裂或接触不良问题，排线表面做了绝缘耐墨雾涂层处理，可抵御生产环境中飞溅的墨滴、粉尘对线路的腐蚀，延长部件的使用寿命。外接接线端为硬质PCB板结构，板上预留了标准化的接插对位孔与金手指接触区，可与设备主板的喷头驱动接口做快速对位安装，安装时仅需将接线端沿导向槽推入接口，通过侧边的固定孔位锁紧即可完成电气连接，无需额外焊接线路，降低后期维护更换的操作难度。

　　从安装边界来看，喷孔主体段的金属基座两侧预留了两个定位安装孔，安装时可通过M2规格的紧固螺丝将喷头固定在设备的小车架安装位上，基座的安装基准面平面度控制在0.02mm以内，可保证喷孔面与打印基材表面的间距一致性，避免因安装倾斜导致的局部喷印模糊、墨点偏移问题。设计过程中，喷孔主体的出墨面做了疏水疏油涂层处理，可减少墨水在喷孔表面的残留堆积，降低喷孔堵塞的概率，日常维护时仅需用无尘布沾取专用清洗液擦拭表面即可完成清洁，无需拆解喷头内部结构。柔性排线与喷孔基座的连接位置做了应力释放结构设计，当排线受到外力拉扯时，应力会先作用在基座的固定卡扣位置，不会直接传递到内部的电极连接点，避免长期使用过程中连接点脱焊导致的通道断墨问题。

　　在实际设备适配中，该喷头的驱动电压参数与常见的工业喷印板卡兼容，可直接替换同规格的老旧喷头，无需重新修改设备的控制程序，喷印过程中每一个通道的墨滴体积可通过驱动波形做独立调整，可实现从3pl到18pl的可变墨滴喷射，既能满足高精度图文的细腻喷印需求，也能通过大墨滴模式提升满版色块的喷印效率。需要注意的是，安装过程中要避免硬物触碰喷孔出墨面，防止喷孔周边的密封层被刮损导致的串墨、漏墨问题，柔性排线的弯折半径不能小于排线厚度的10倍，过度弯折会导致内部线路断裂，出现部分通道无法出墨的故障。
