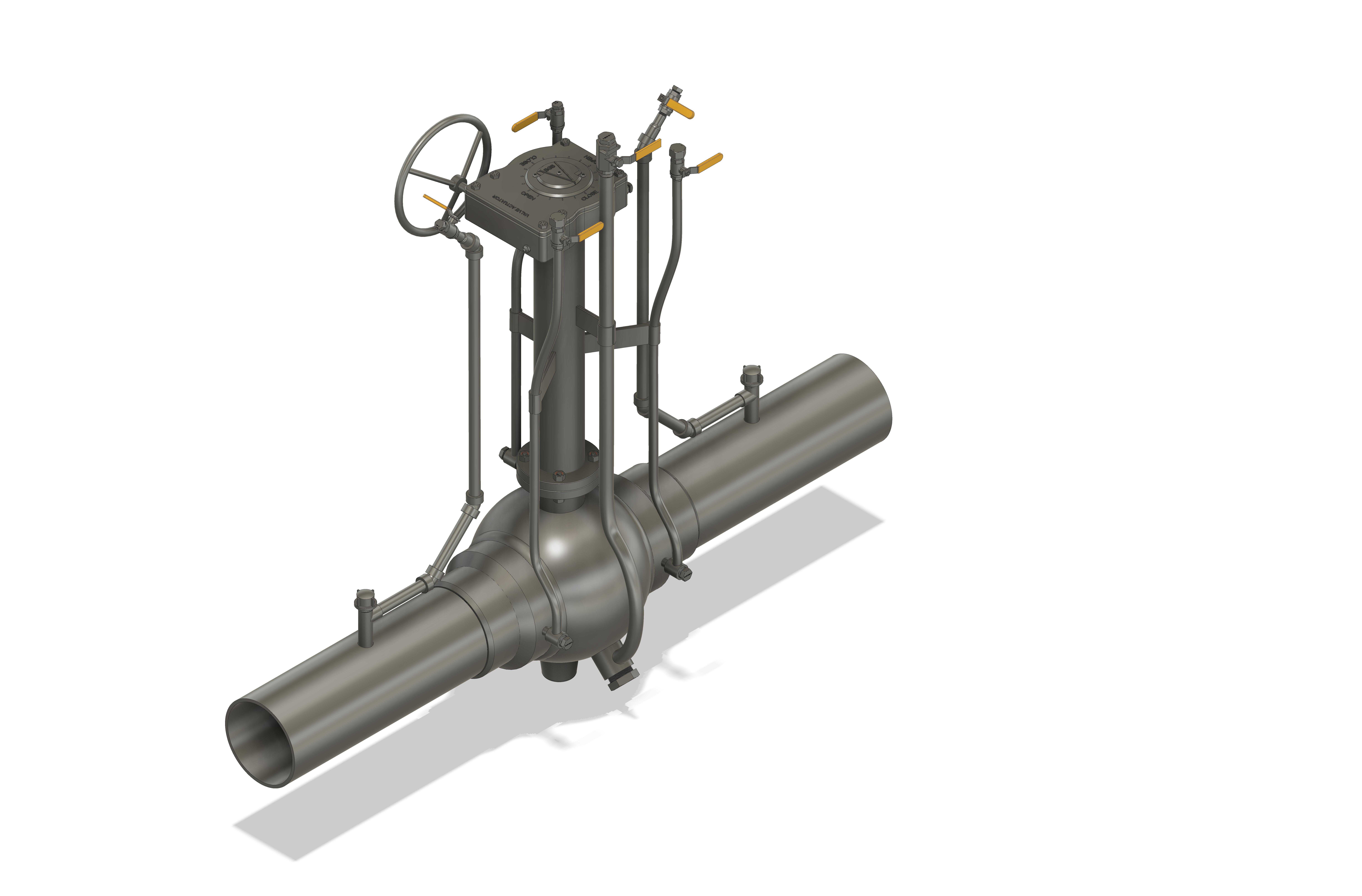

8英寸ANSI600全流道焊接球阀带三通手柄执行机构

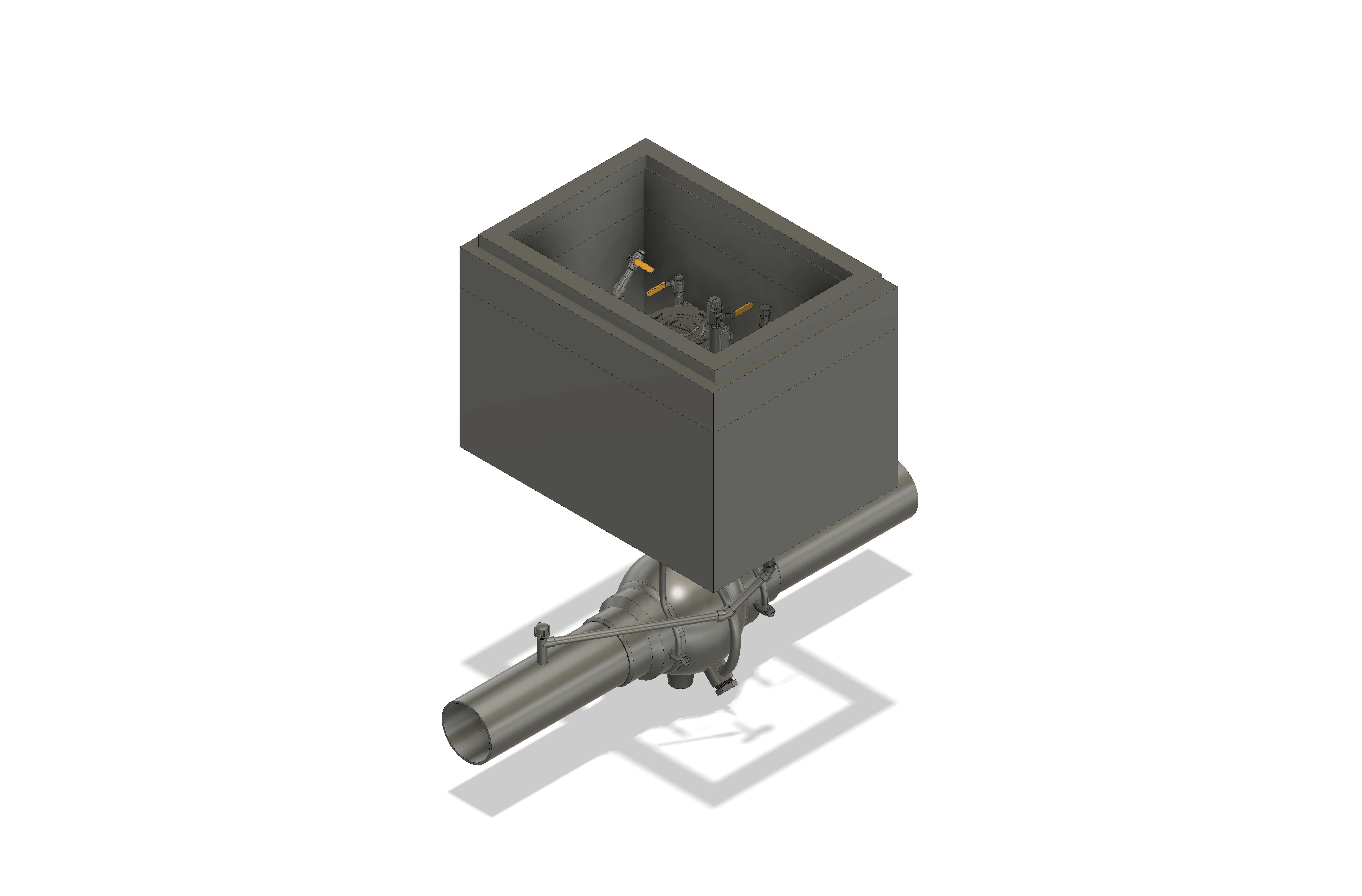

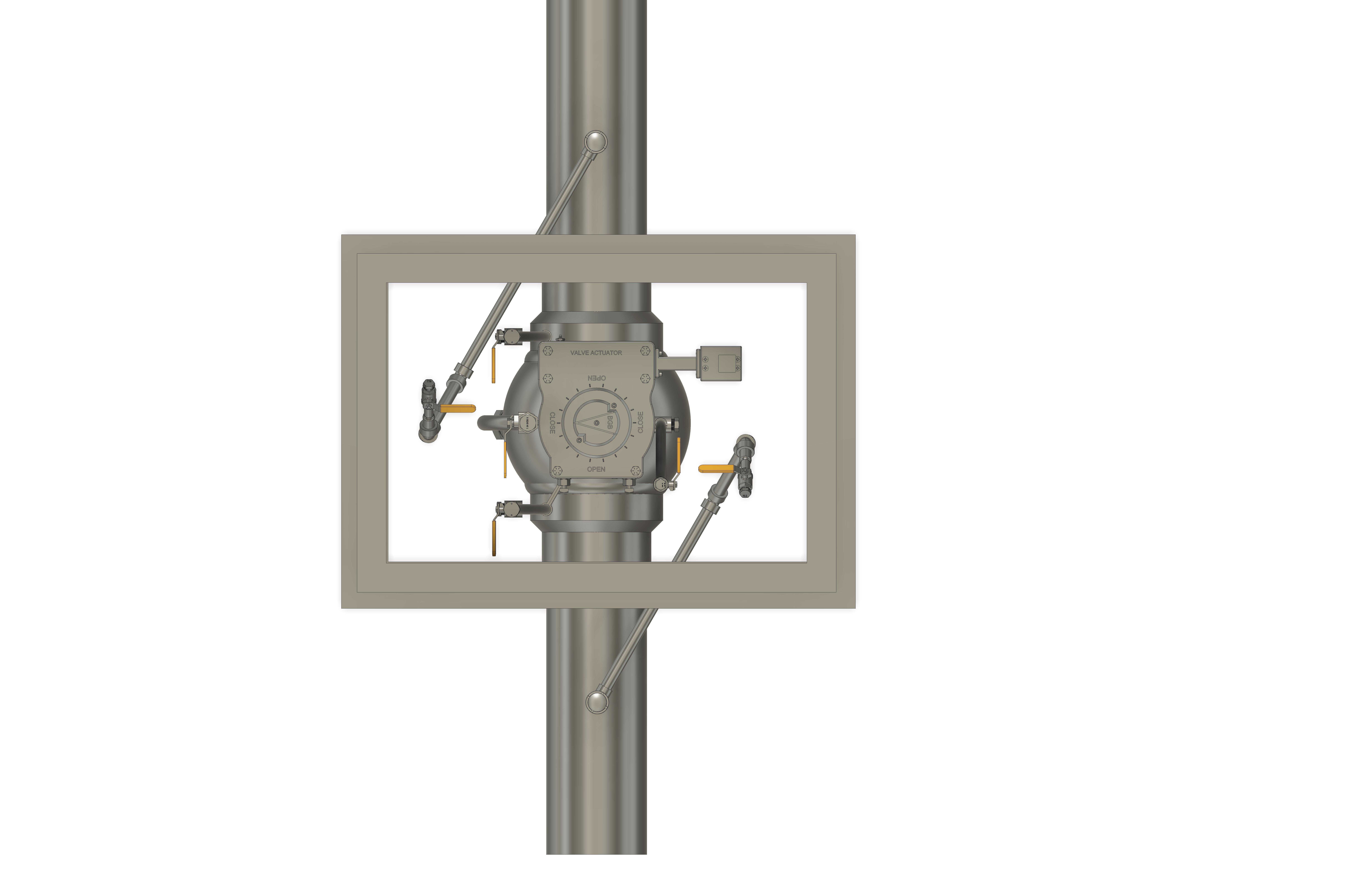

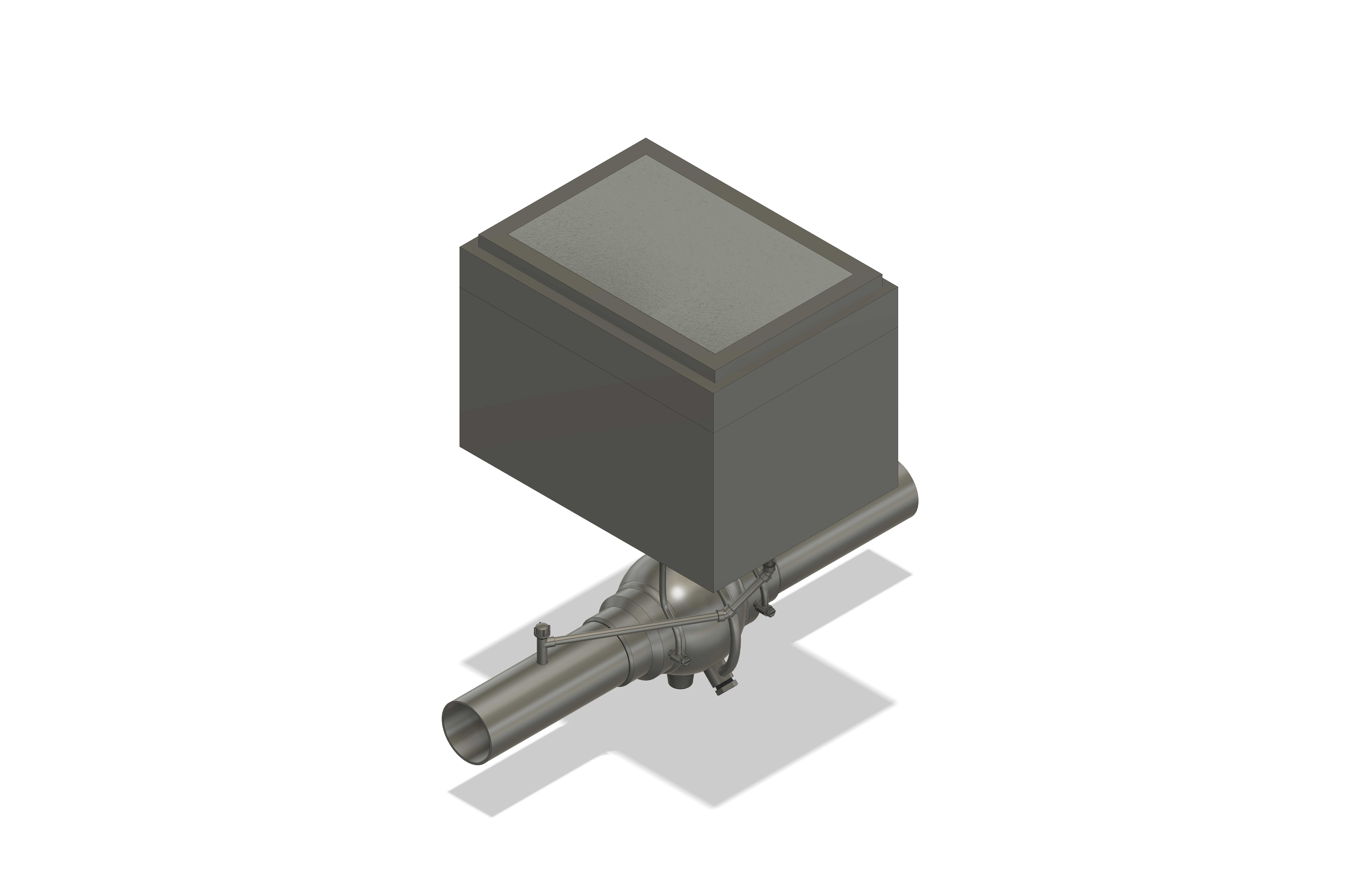

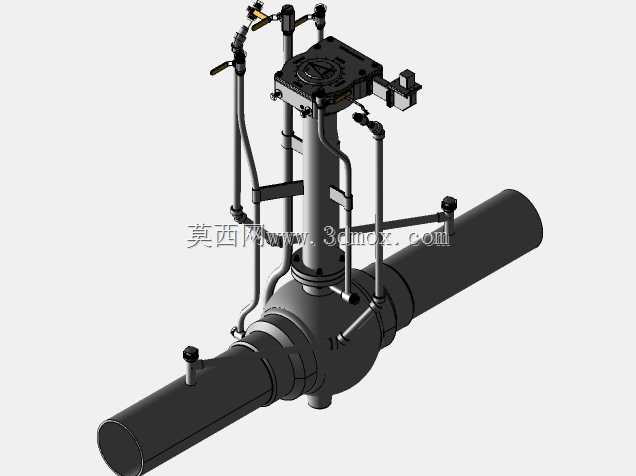

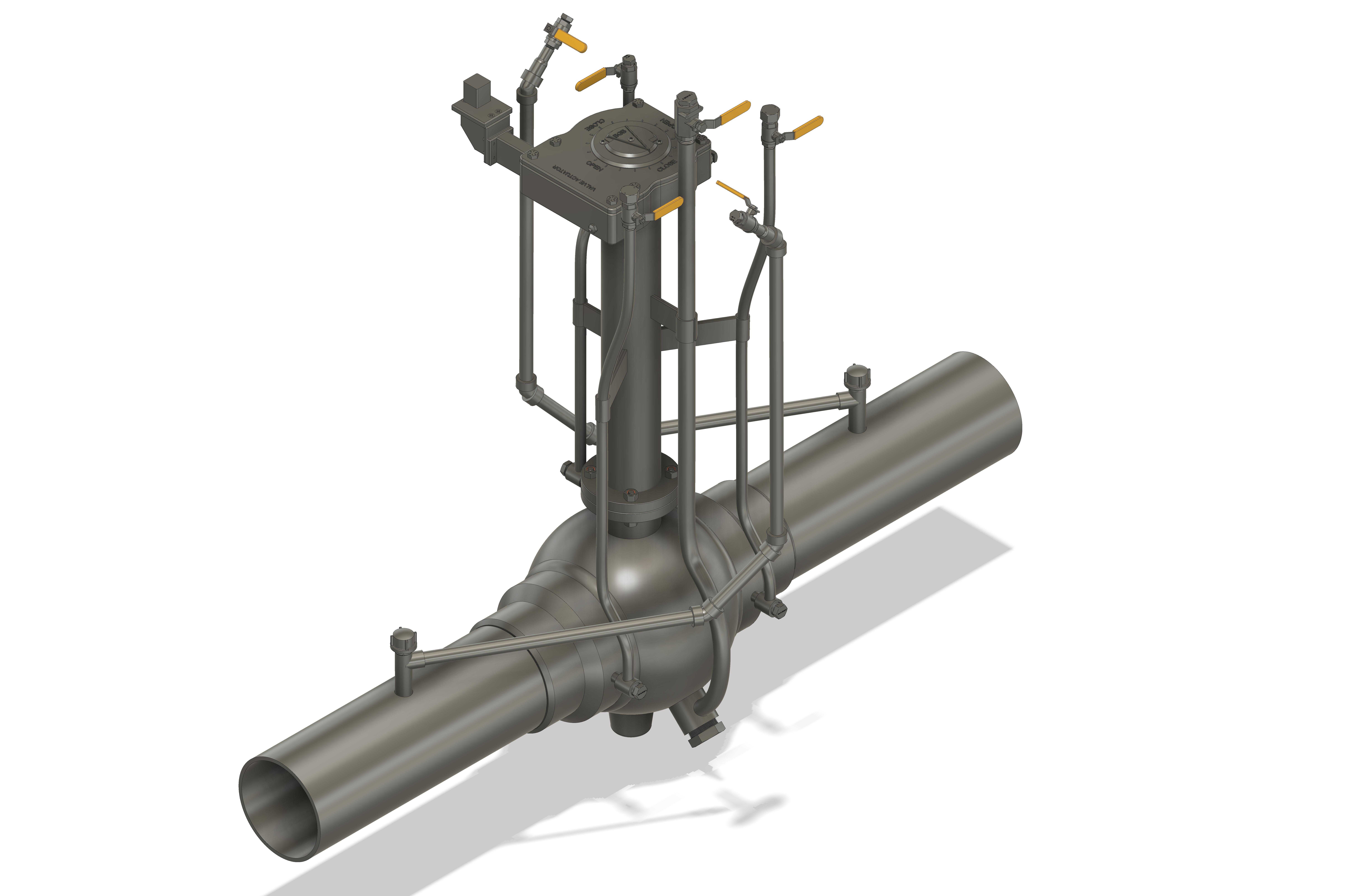

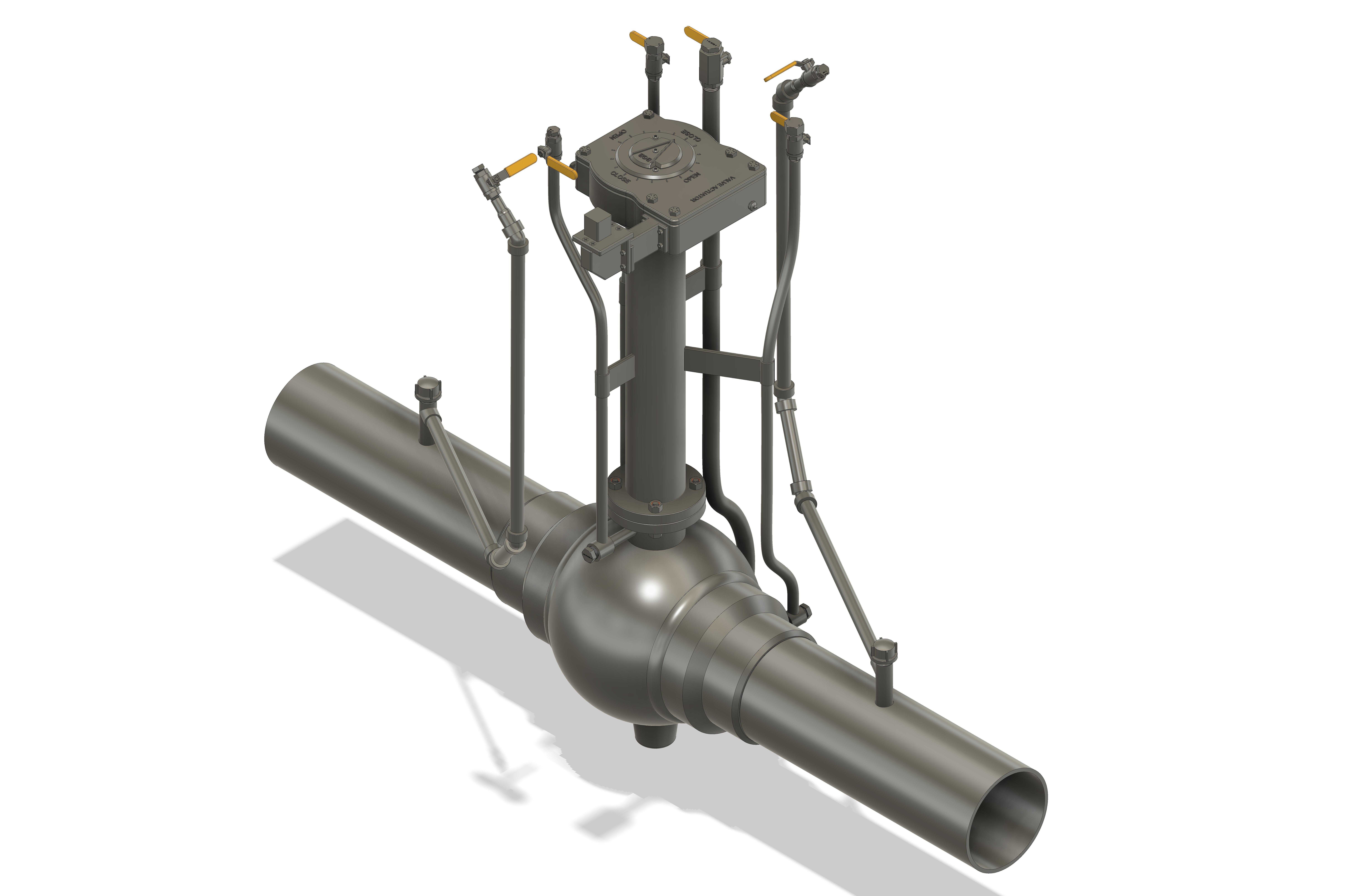

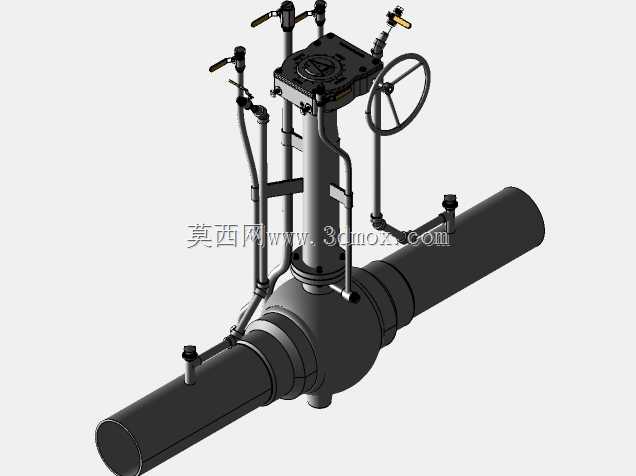

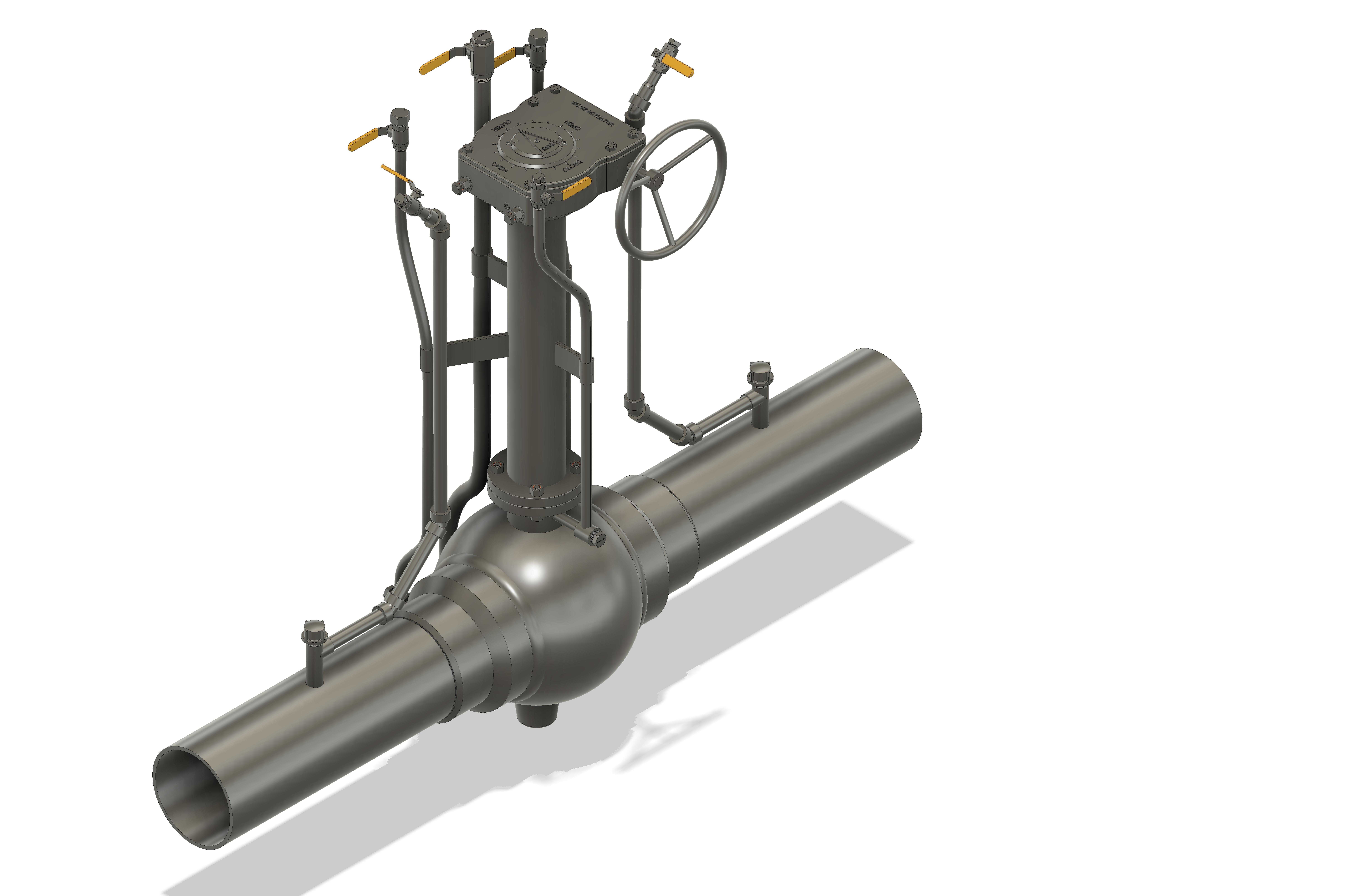

这款全流道球阀主要应用于高压长输管线、油气集输场站、炼化装置高压工艺段等对通流阻力要求严苛的工况场景，8英寸的公称通径匹配大流量输送需求，ANSI600的压力等级可适配Class600对应的10MPa左右高压工作环境，全流道结构设计使得阀门全开状态下通道内径与管线内径完全一致，不仅能将介质输送的压损降到最低，还能适配通球清管、管线内检测等作业需求，不会出现常规缩径球阀卡球、通流截面突变的问题。阀体采用焊接连接形式，相比法兰连接可减少高压工况下的密封泄漏点，降低长周期运行的密封维护成本，焊接端的坡口尺寸匹配常规工业管线焊接工艺要求，现场安装时可直接与同规格管线组对焊接，无需额外配置过渡连接件。阀门顶部配置的三通手柄执行器适配器，可兼容手动操作、气动执行机构、液动执行机构的快速换装需求，三通结构的手柄连接位可实现90度旋转的开关行程精准限位，避免开关过位导致的密封面损伤，适配器上预留的多个外接接口可适配阀位反馈装置、限位开关等附件的安装，满足不同自动化程度场站的配置需求。阀体上引出的多组附属管路为阀腔泄压、密封注脂、排污放空的辅助通道，在高压工况下可实现阀腔异常升压的自动泄压，保护密封副不受超压损伤，同时可在线注入密封脂实现密封性能的在线维护，无需将阀门从管线上拆解即可完成密封修复。球体采用固定球结构设计，上下阀杆的支撑结构可承受高压介质作用在球体上的巨大推力，避免球体偏移导致的密封面比压不均问题，密封副采用金属硬密封与软密封复合结构，可兼顾常温洁净介质、含少量固体颗粒介质的密封需求，适用介质范围覆盖原油、成品油、天然气、化工流体等多种工业介质。建模过程中严格遵循ASME B16.34、API 6D相关阀门设计标准，所有安装连接尺寸、结构间隙、壁厚取值均符合标准规范要求，阀体壁厚经过高压工况强度校核，可满足长期高压运行的结构强度需求，执行器连接法兰的尺寸、螺栓孔分布均符合通用阀门执行器安装接口标准，可直接匹配市面上主流的同规格执行机构产品，无需额外设计转接法兰。模型完整还原了阀门的外部结构、附属管路走向、操作接口位置，可用于管线布置的碰撞检查、场站三维布局设计、操作维护空间校核、安装施工模拟等场景，结构细节的还原度可支撑工程设计阶段的各类校核需求，避免设计阶段出现安装干涉、操作空间不足等问题。
