South Pars气田卧式压力容器三维设计

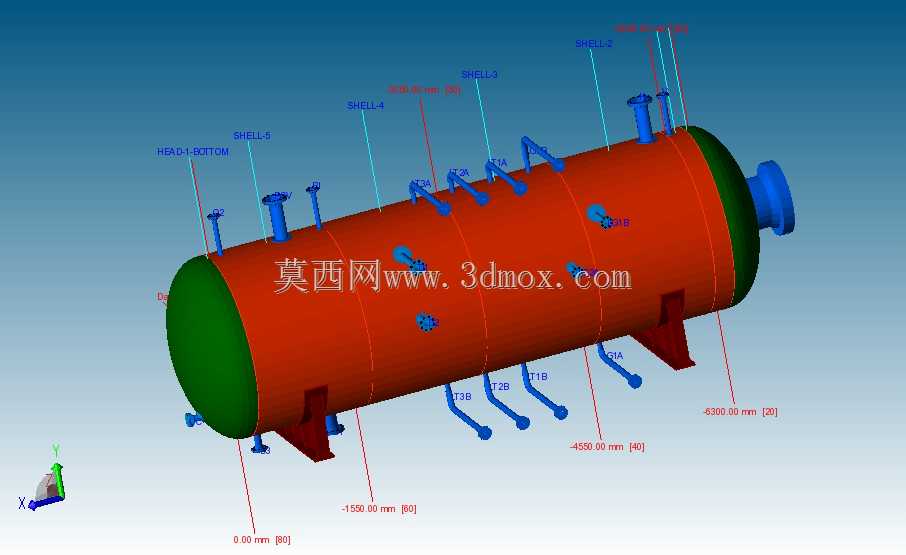

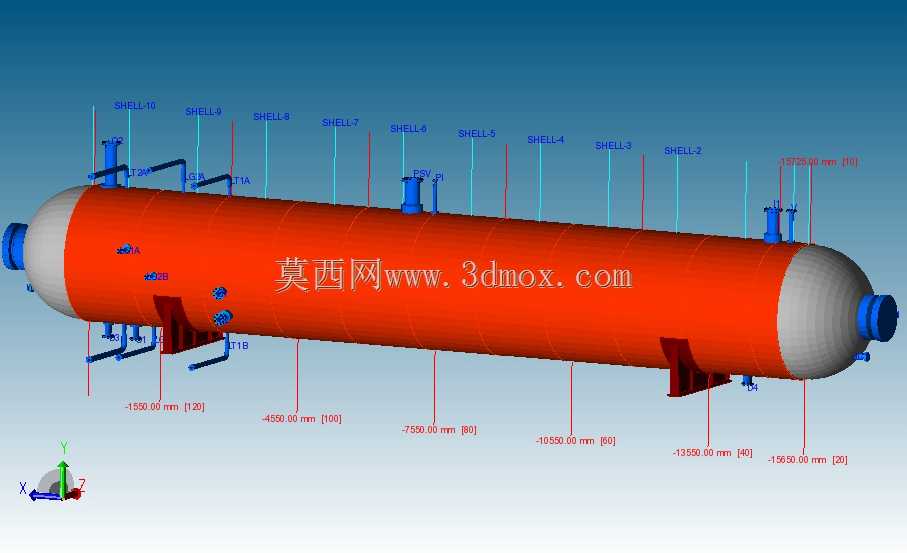

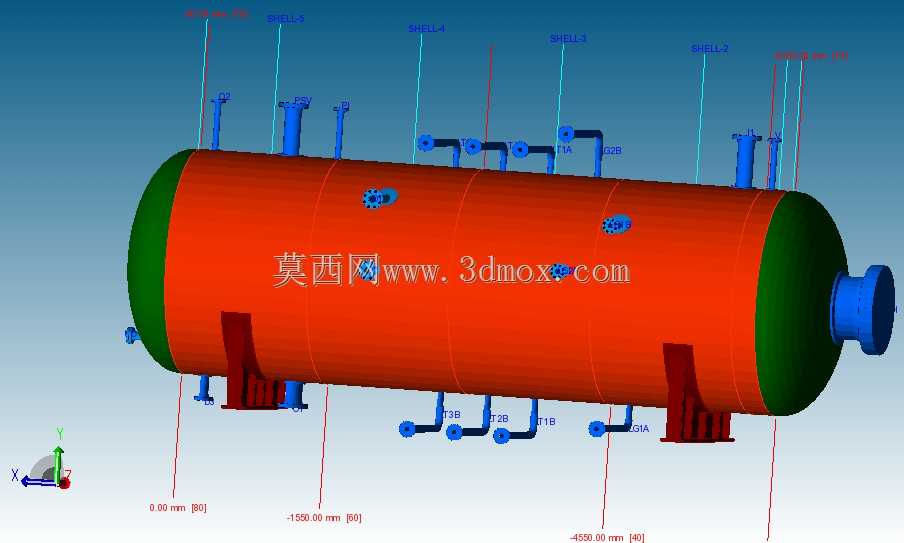

该卧式承压设备针对South Pars气田开发项目的工艺处理需求设计，主要承担气田开采过程中介质的气液分离、缓冲稳压及工艺介质暂存功能，适配高含硫工况下的长周期运行要求，是气田地面处理站核心工艺单元的关键承压设备。设备整体采用双鞍座支承结构，筒体为等直径圆柱形承压壳体，两端配置标准椭圆形封头，从建模标注的尺寸链可以看到，筒体轴向设置多段壳节拼接结构，各段壳节对应不同的接管开孔位置，开孔区域均做了补强结构处理，避免开孔造成的局部应力集中影响设备承压性能。设计过程中优先考虑现场安装的边界条件，鞍座的地脚螺栓孔间距、设备整体安装高度、接管伸出长度均匹配现场管廊及基础的预留尺寸，设备底部排污口、放空口的位置对应现场排污管线、放空总管的排布走向，减少现场安装时的管线改造成本。筒体上分布的多组工艺接管分别对应介质进料、气相出料、液相出料、安全阀泄放、压力温度检测、就地液位计安装等功能，不同接管的管径、法兰压力等级根据对应工艺管线的设计参数匹配，接管与筒体的连接采用全焊透结构，满足承压设备的焊接检验要求。建模时对筒体上的所有开孔位置做了轴向尺寸定位，从封头切线位置开始逐段标注各接管的轴向安装位置，同时标注接管的周向方位，确保制造环节的开孔定位精度，避免出现接管与管线对接错位的问题。鞍式支座的设计考虑了设备满水重量、操作重量及地震载荷下的支承强度，支座与筒体的连接位置设置了加强垫板，分散支座反力对筒体局部的应力影响，其中一端支座设置为滑动支座，适配设备运行过程中温度变化产生的轴向热胀冷缩位移，避免热应力造成的设备变形或焊缝拉裂。设备外部的附属结构包括操作平台连接支架、爬梯预焊件、保温支撑圈，均在建模阶段完成位置排布，避免后期现场焊接破坏筒体防腐层或造成母材损伤。
