卧式共模EMI抑制滤波电感器结构

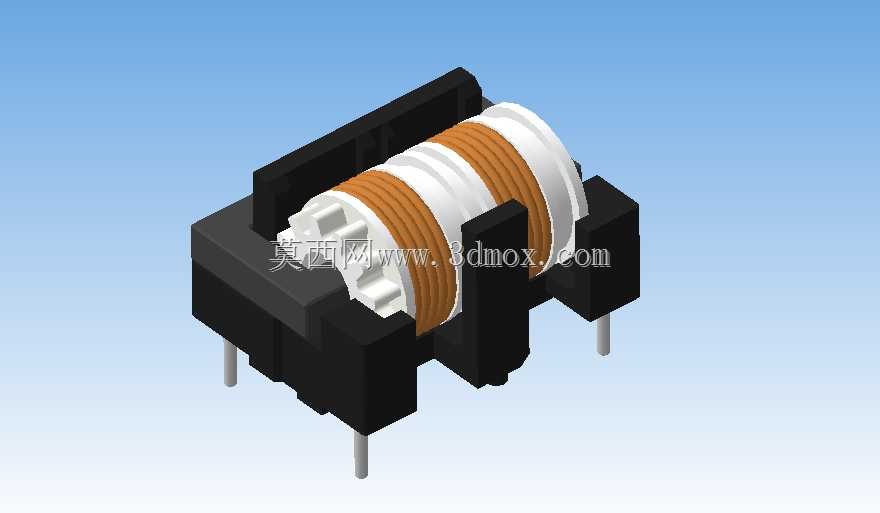

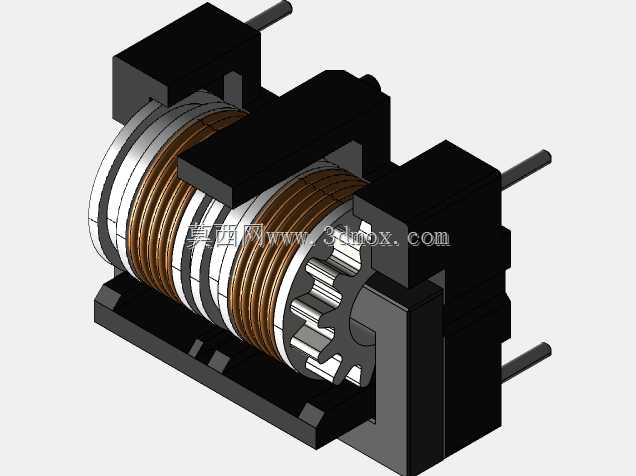

在各类开关电源、变频驱动、工业控制板卡的电磁兼容设计环节，这类插装式EMI抑制滤波器件是板级传导干扰抑制的核心被动元件，主要用于抵消线路上的共模电磁噪声，避免设备工作时产生的高频干扰沿电源线传导外泄，同时阻隔电网侧的杂波侵入设备内部电路，保障敏感信号回路的工作稳定性。从结构设计来看，该器件采用卧式骨架搭配分体式磁芯的组合方案，黑色绝缘骨架既承担绕组的绕制定位功能，也作为磁芯的装配承载基座，骨架中部的绕线区设置多道隔槽，将两组对称绕组进行物理分隔，避免绕组间出现匝间击穿或寄生电容超标的问题，绕制完成的漆包线绕组端部直接连接骨架底部伸出的金属插针，插针采用标准2.54mm间距排布，适配常规PCB板的通孔焊接工艺，插针与骨架的结合位置做了防脱卡位设计，过波峰焊时不会出现引脚移位或脱落的问题。磁芯部分采用拼接式铁氧体材质，装配后包裹绕组外侧形成闭合磁路，能够在较小的体积下获得足够的电感量，针对共模干扰信号呈现高阻抗特性，而对工频差模信号的阻抗极低，不会影响线路的正常功率传输。在安装边界上，器件整体为卧式矮型结构，高度方向尺寸控制在常规板卡元件限高范围内，底部插针伸出长度适配1.6-2.0mm厚度的PCB板焊接要求，本体两侧的磁芯固定卡位与骨架形成一体化限位，不需要额外点胶固定即可保证磁芯与绕组的相对位置稳定，即便在有常规振动的工业设备内部使用，也不会出现磁芯松动导致电感量偏移的问题。设计过程中需要重点匹配绕组的线径与绕制匝数，根据目标抑制频段调整磁芯的磁导率参数，同时要核算绕组的直流电阻，避免过大的线路压降影响供电回路的带载能力，骨架的绝缘材质需要满足UL94V-0阻燃等级，适配各类工业级、消费级电子设备的安规要求，引脚的可焊性镀层需要满足无铅焊接的工艺要求，兼容当前主流的SMT+波峰焊混合生产流程。这类滤波电感通常布置在板卡电源输入端口的最前端，与后续的差模滤波电容、X电容、Y电容配合形成完整的EMI滤波网络，能够有效覆盖150kHz到30MHz的传导干扰测试频段，帮助设备顺利通过电磁兼容相关的安规测试。
