变电站用高压穿通式绝缘子结构设计

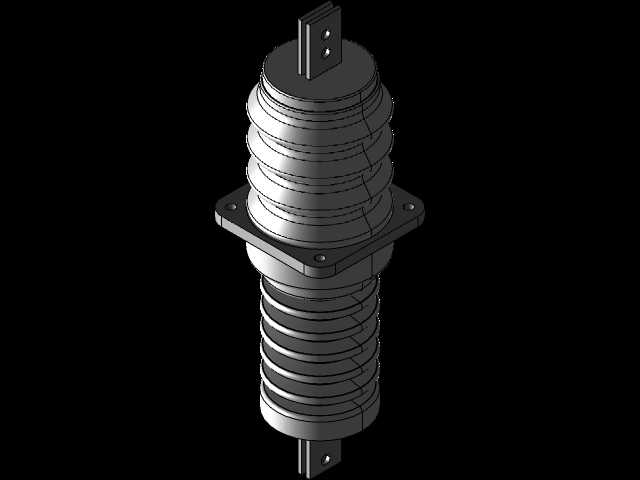

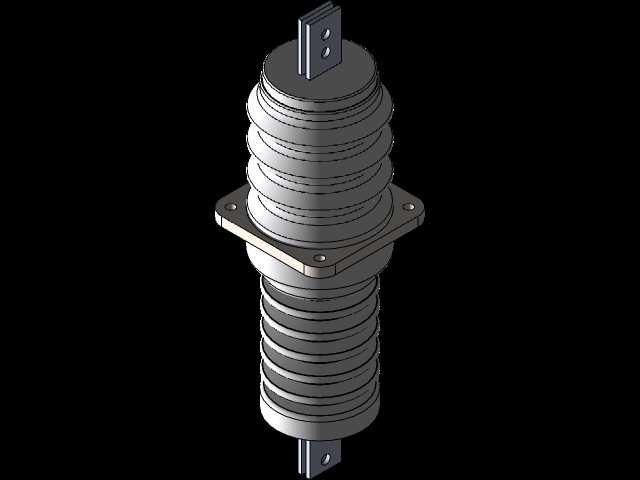

这款高压穿通绝缘子主要应用在10kV电压等级的变电站、户内配电装置以及输电杆塔的柜体穿板部位，作用是实现带电导体与接地柜体、墙体之间的可靠绝缘，同时为穿越的导电排提供稳定的机械支撑，避免导体运行过程中因电动力、自重产生位移或绝缘击穿故障。从结构设计来看，整体采用长杆式多伞裙结构，伞裙沿轴向错落排布，相邻伞裙的伸出长度、间距经过爬电距离核算，能够在潮湿、凝露、多尘的户外或半户外环境下，有效拉长沿面爬电路径，避免污闪、雨闪事故发生，伞裙边缘做了圆弧过渡处理，减少积灰积水的附着概率，也降低生产脱模时的应力集中风险。两端的金属嵌件采用扁钢式接线端结构，预留的安装孔位直接适配标准规格的矩形母排，不需要额外加装过渡转接件，嵌件与瓷体（或环氧绝缘主体）的结合部位做了多层缓冲密封结构，能够抵消不同材质热胀冷缩产生的应力差，避免长期运行后结合面出现缝隙导致潮气侵入，降低绝缘失效概率。中部的安装法兰为方形带安装孔结构，安装时法兰贴合在柜体壁板或墙体预埋板上，通过螺栓紧固即可完成固定，法兰与绝缘主体之间设置了密封胶圈槽位，安装时嵌入胶圈即可实现穿隔部位的密封，防止柜体外部的雨水、粉尘进入柜内。设计过程中首先明确10kV电压等级下的工频耐压、雷电冲击耐压要求，反推所需的最小空气间隙与爬电距离，再结合安装场景的穿墙厚度、母排规格确定整体轴向长度与两端嵌件的中心距，伞裙的排布避开安装法兰的压紧区域，避免法兰紧固时的压力直接作用在伞裙根部导致绝缘件开裂。建模时先绘制绝缘主体的旋转轮廓，通过旋转特征生成主体结构，再对伞裙边缘做倒圆角处理，两端金属嵌件单独建模后通过装配约束与绝缘主体配合，安装法兰的孔位按照标准安装尺寸排布，保证与现场常用的预留开孔尺寸匹配。实际选型使用时，需要确认安装位置的板厚是否在法兰的适配范围内，两端接线端的孔距是否匹配所用母排的宽度，同时根据现场污秽等级确认爬电距离是否满足要求，安装过程中要避免伞裙部位受到硬物磕碰，防止绝缘层出现暗伤导致运行中击穿。
