壁挂式电气控制防护箱体结构设计

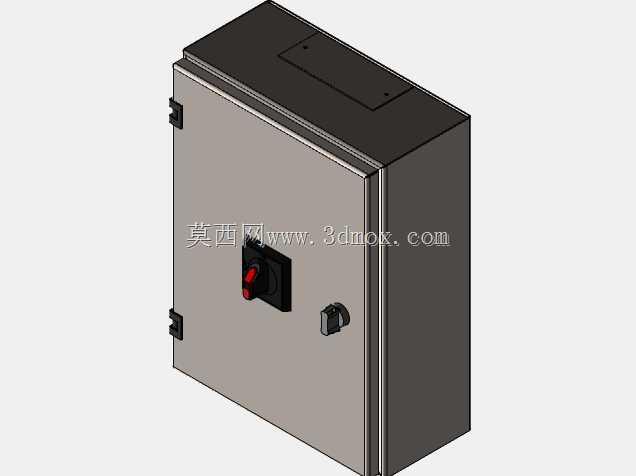

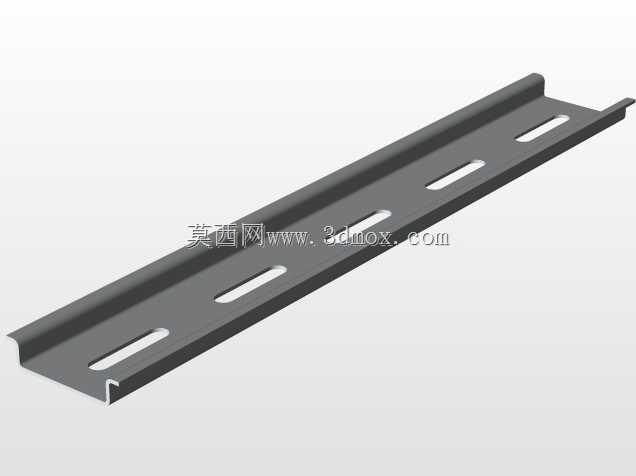

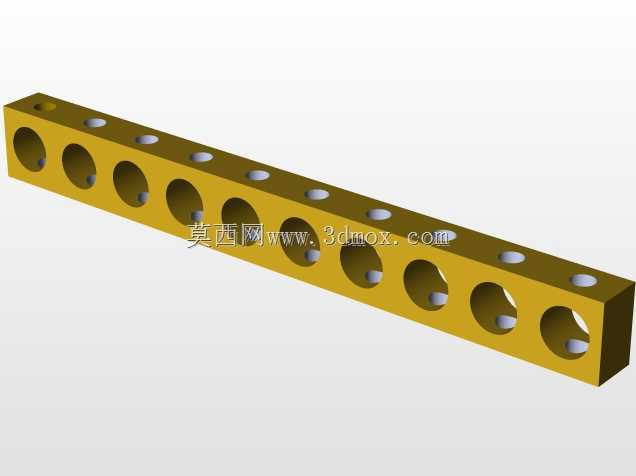

这款壁挂式电控防护箱体，在工业现场的低压配电、小型设备就近控制场景中应用十分广泛，不管是生产车间的机台旁就近启停控制回路，还是厂区公共区域的照明、小型动力回路分断控制，都能看到这类箱体的身影，它承担着回路元器件承载、外部防护、操作界面集成的核心作用，能避免内部电气元件直接暴露在车间多尘、有少量溅水的环境中，同时给现场操作人员提供安全的操作界面，避免人员直接触碰带电部件。从设计思路来看，整体采用冷轧钢板折弯拼焊的钣金结构，这种结构形式兼顾了壳体刚性与加工便利性，箱体的安装边界为宽度400mm、高度300mm、深度150mm，属于紧凑型壁挂箱体，安装时仅需在墙面或设备立柱上预留对应四个安装孔位即可，不需要占用过大的安装空间，适合在空间局促的设备侧方、管线桥架旁安装。箱体正面集成了外露的旋转操作手柄，这个手柄直接联动内部的主开关操作机构，操作人员不需要打开箱门就能完成主回路的分合闸操作，手柄旁设置了独立的箱门锁具，只有运维人员持对应钥匙才能开启箱门进行内部接线、检修、元器件更换作业，兼顾了日常操作的便捷性与运维阶段的安全管控。箱体侧边设置了隐藏式铰链结构，箱门开启角度可以满足内部元器件接线、检修的操作空间需求，箱体的折边处做了翻边防水结构，能阻挡少量飞溅的液体、飘落的粉尘从箱门缝隙进入箱体内部，适配多数工业现场的常规防护需求。在内部结构设计上，预留了标准的电气安装板固定位，安装板可以提前在车间完成元器件装配、接线工序后再整体装入箱体，能大幅缩减现场安装的作业时长，箱体的上下侧边预留了敲落孔位，现场施工时可以根据进出线的方向、线缆规格敲开对应位置的敲落孔，安装电缆防水接头完成布线，不需要额外在箱体上开孔，降低现场施工的加工难度。这类箱体在选型时，需要提前核对内部要安装的元器件总厚度，确保元器件安装后不会与箱门发生干涉，150mm的深度可以容纳小型塑壳断路器、交流接触器、端子排等常规低压电控元件，满足单台小型设备或者小区域配电回路的元件安装需求，壁挂式的安装形式也避免了地面安装占用通道空间的问题，在老旧车间改造、新增设备就近配电的项目中，这类尺寸的箱体因为安装灵活、适配性强，被结构设计、电气设计人员频繁选用。
