20W三U型卡口节能荧光灯结构设计

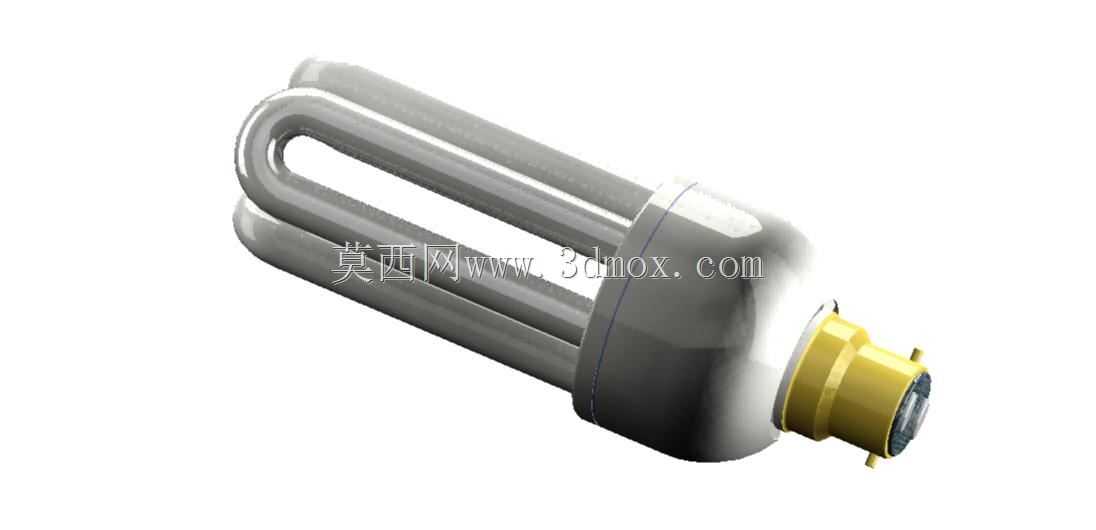

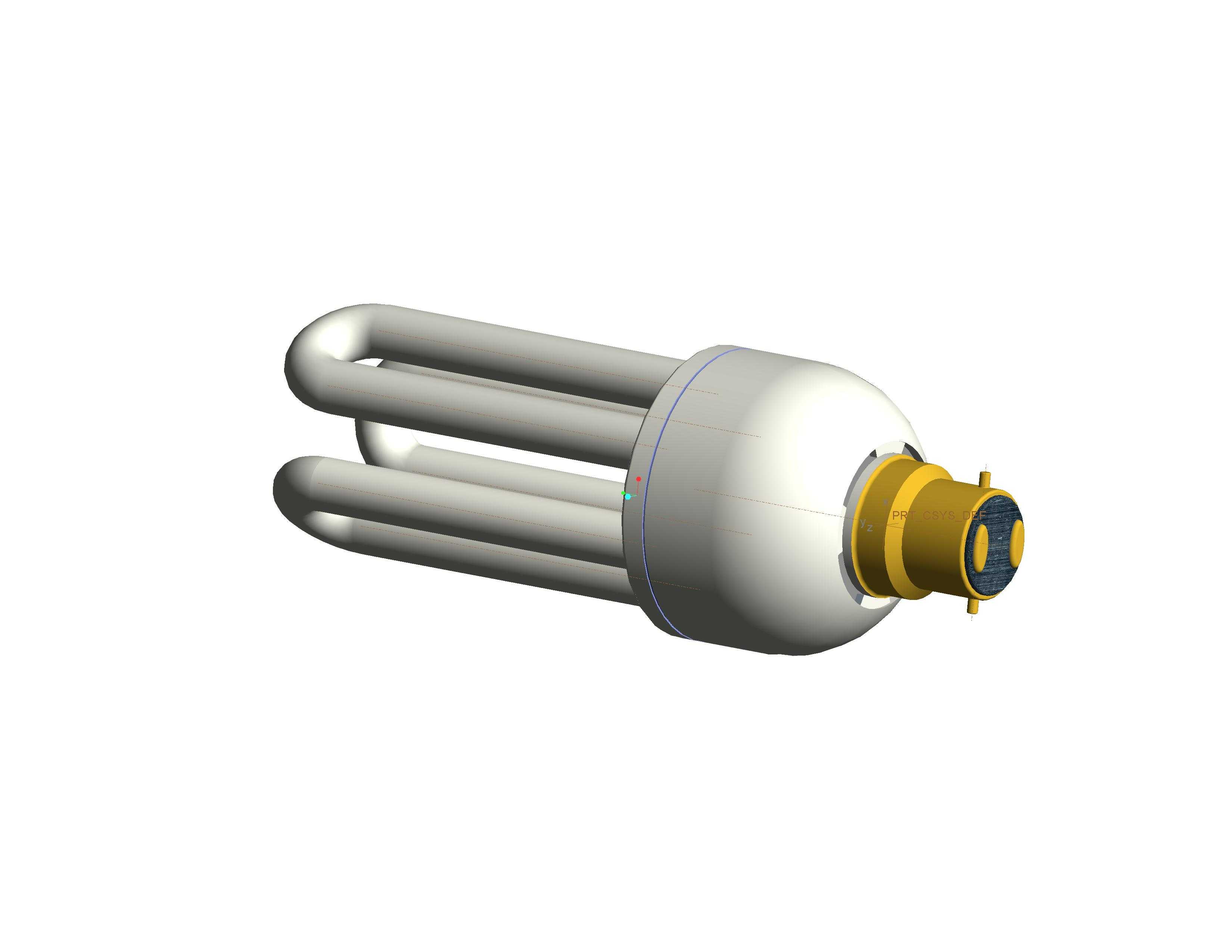

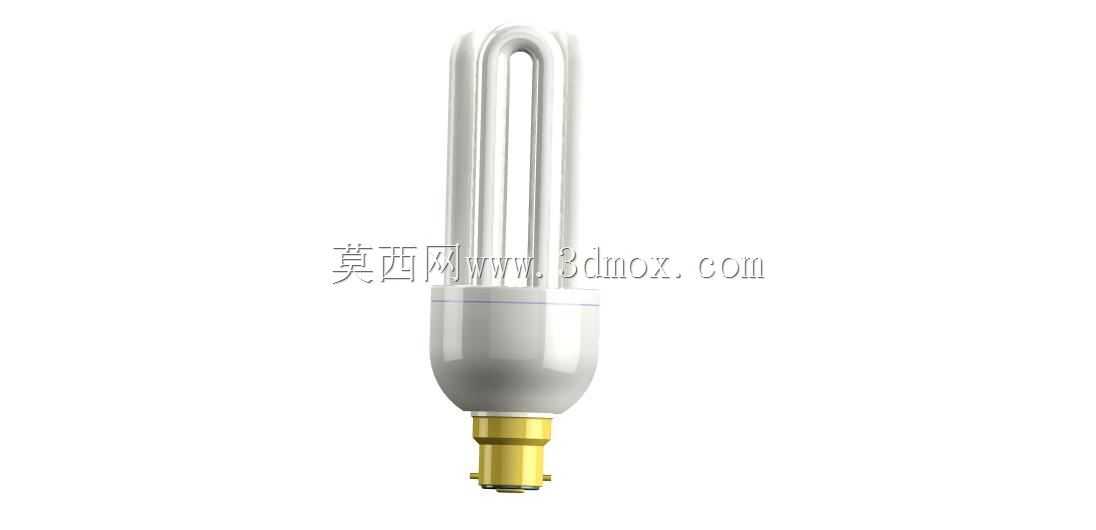

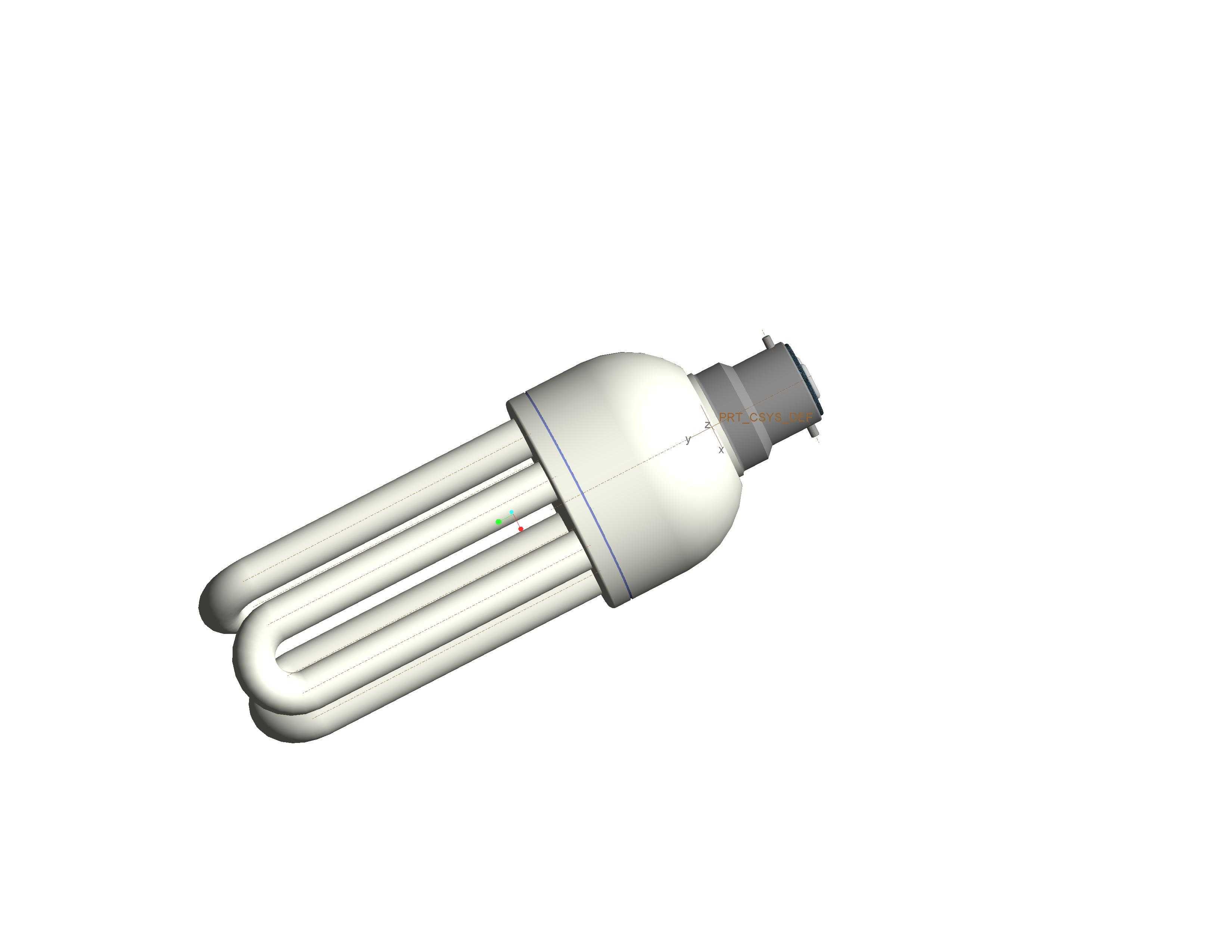

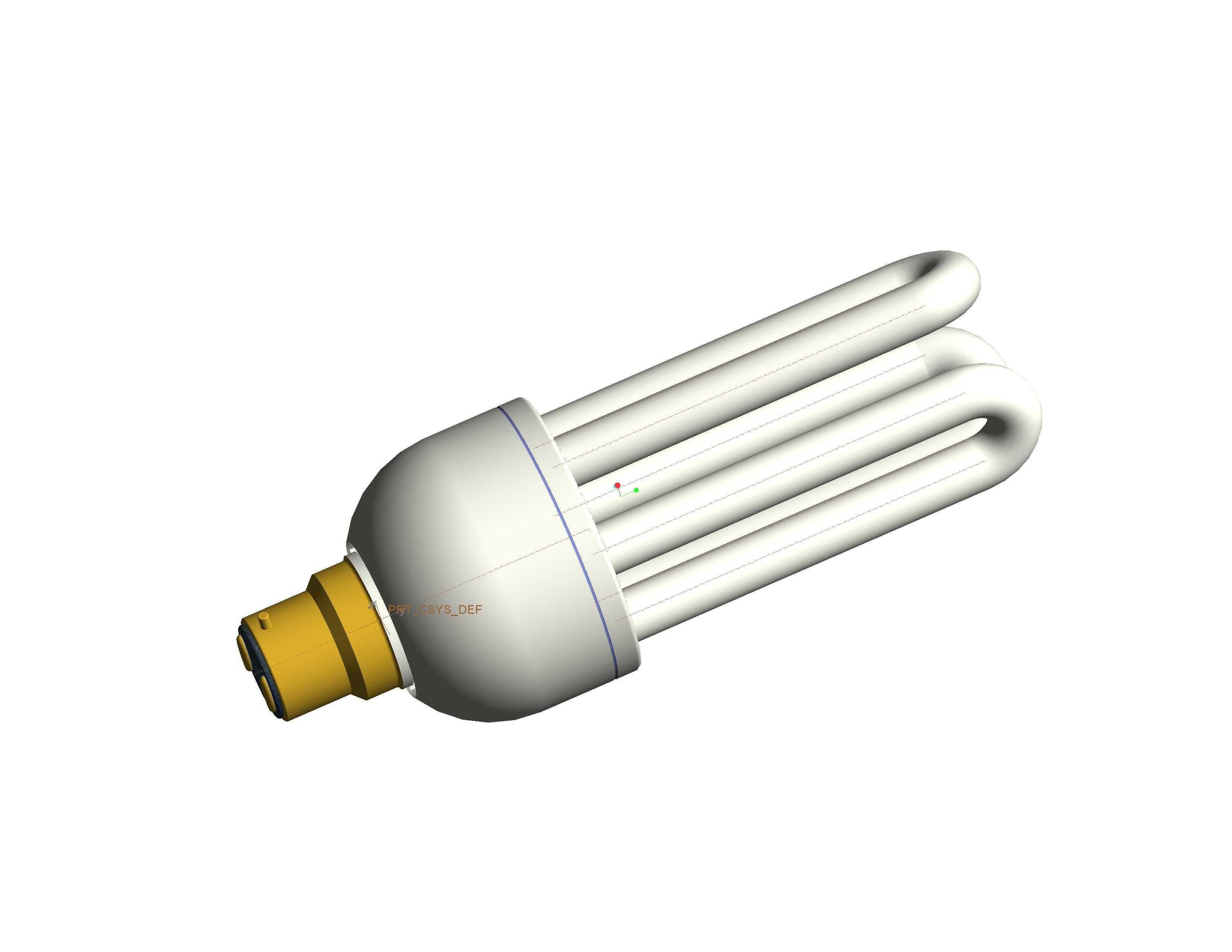

日常商用与民用照明场景里，这类20W三U型节能荧光灯的适配范围极广，从商超公共区域的嵌入式筒灯、厂房辅助工位照明，到家庭阳台、走廊的卡口式灯座，都能直接替换传统白炽灯泡使用，相比同功率白炽灯能提升近4倍的光效，使用寿命也能达到普通白炽灯的6倍以上，是早年照明节能改造阶段应用量极大的光源品类。从结构设计逻辑来看，这款荧光灯采用三U型弯折的灯管排布，在有限的竖向安装空间里尽可能拉长了荧光粉涂层的发光路径，既保证了20W功率对应的发光通量要求，又把整体径向尺寸控制在普通螺口/卡口灯座的适配范围内，不会出现灯管过宽无法装入常规灯罩的问题。灯头部分采用标准B22卡口结构，两侧的弹性铜触点完全符合国标卡口灯座的安装尺寸要求，安装时对准灯座卡槽推入后旋转小角度即可卡紧固定，相比螺口灯头安装效率更高，也能避免长期使用后螺口锈蚀拧动困难的问题，灯头与灯管衔接的塑料壳体内部预留了镇流器与启辉元件的安装腔，壳体边缘做了一圈凸起的限位台阶，安装时可以和灯罩密封圈贴合，避免蚊虫、水汽进入灯座内部造成接触故障。建模过程中需要重点把控几个安装边界尺寸：首先是灯头卡口的触点突出高度，必须控制在1.2-1.5mm区间，过短会导致接触不良灯闪，过长则会出现卡入灯座后无法旋转到位的问题；其次是三U型灯管的弯折半径，过小的弯折半径会导致灯管玻璃加工时应力集中，运输或安装过程中容易出现裂管漏粉的问题，建模时按照管径12mm的标准，将U型弯的内半径设置为8mm，既符合玻璃灯管的热弯工艺要求，也能保证三根U型管之间预留足够的散热间隙，避免长期点亮时灯管局部过热导致光衰过快。灯管底部与塑料壳体的衔接处做了一圈环形的密封胶槽，实际生产时在槽内注入耐高温密封胶，既可以固定灯管位置，也能避免壳体内部的电子元件受到外界潮气侵蚀。从功能特性上看，这款荧光灯的色温设定在6400K正白光区间，适合需要高显色性、高照度的公共区域照明，灯管表面的荧光粉涂层采用均匀涂覆工艺，建模时也还原了涂层的半透明质感，点亮时光线不会出现局部明暗不均的问题。在做配套灯具的结构设计时，这类光源的三维模型可以直接导入装配环境，用来校验灯罩的内部净空尺寸、灯座的安装位置是否存在干涉，也能模拟光源点亮后的光照覆盖范围，提前调整反光罩的曲面角度，优化整灯的配光曲线，避免后期开模后出现光源装不进去、光照范围不符合设计要求的问题。
