钣金拼接式设备安装固定支架结构

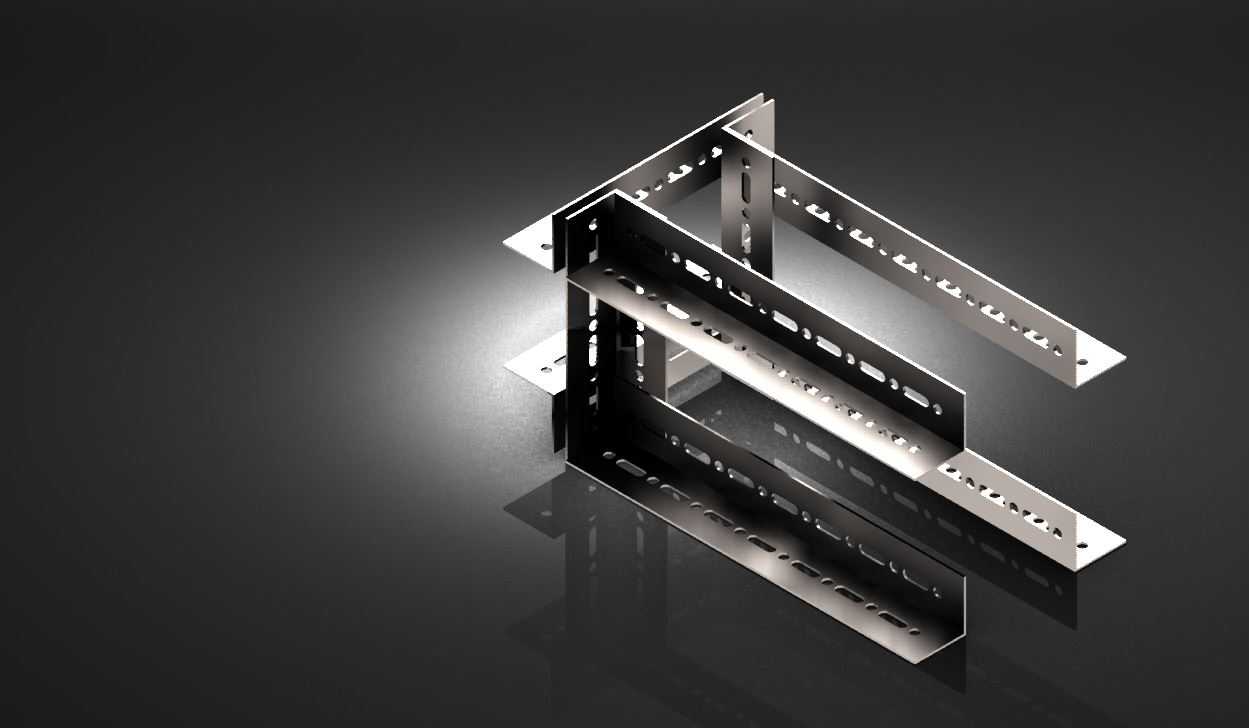

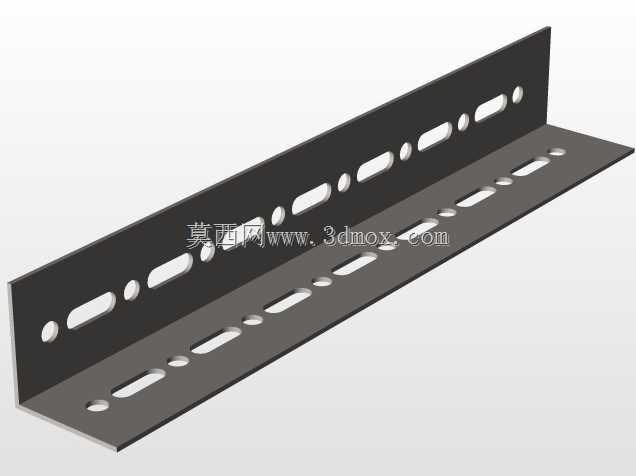

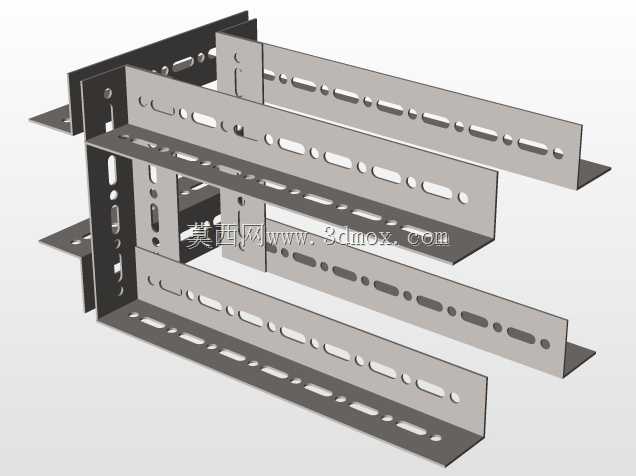

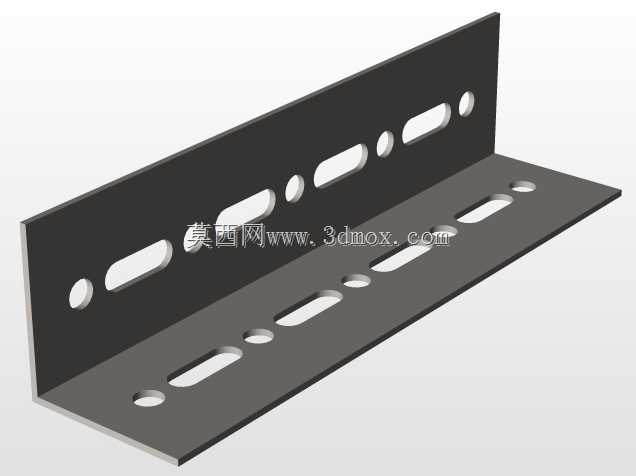

该钣金拼接支架多用于工业电控柜内部元器件承托、弱电井内走线架层板固定、小型工业设备侧边辅助安装等场景，日常作业中常用来承载小型断路器、接线端子排、信号转换模块这类重量不大但需要稳定固定的电气组件，也可作为轻型输送线侧边的导向件安装基座，替代传统焊接支架实现快速拆装调整。从结构设计来看，整体采用多段等厚冷轧钢板折弯成型，每段型材上都预冲了等间距的长条调节孔与圆形定位孔，长条孔用于适配不同安装孔距的固定需求，安装时可根据被固定件的实际尺寸沿孔位方向微调位置，无需二次打孔即可完成对位，圆形定位孔则用于支架段与段之间的拼接锁附，保证拼接后整体结构不会出现横向窜动。设计阶段优先考虑了现场安装的便捷性，所有折弯边都做了内翻处理，避免安装时锋利边缘划伤操作人员，同时每段支架的端部都做了45度切角避让，多段支架十字交叉拼接时不会出现干涉，可根据实际安装空间灵活组合成L型、十字型、井字型等不同支撑结构，无需额外定制异形支架即可适配多数柜内安装场景。从安装边界来看，单段支架的宽度适配常规M6、M8规格的安装螺栓，拼接后整体的承重能力可满足单点位5kg以内的静载需求，安装时仅需使用常规十字螺丝刀或套筒即可完成组装，不需要焊接设备，适合现场无动火作业条件的安装环境。支架表面做了镀锌钝化处理，可应对普通工业车间内的轻度潮湿环境，不易出现表层锈蚀脱落的问题，长期使用也不会因锈蚀导致固定件松动。结构上没有多余的冗余设计，每段型材的折弯高度都经过受力校核，在保证自身刚性的前提下尽可能减少材料用量，降低整体自重，安装到设备内壁时不会对柜体侧板造成额外的负重压力，长条调节孔的孔距设置也匹配了市面上多数主流电气元件的安装孔距标准，不需要额外加工即可直接使用，交叉拼接的结构形式也让支架可以根据现场布线需求灵活调整支撑点位，避开走线区域，不会干扰柜内线路排布。
