小型离网供电用三叶风力涡轮结构

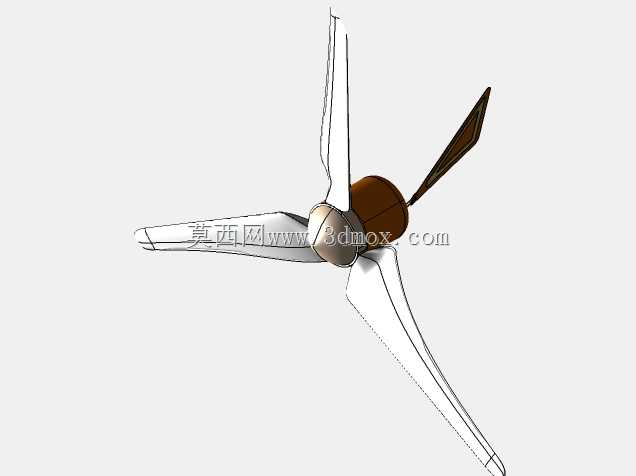

这款小型三叶风力涡轮的结构设计，主要面向分散式离网供电场景，可适配山区散户供电、野外监测站点供电、海岛小型设施供电、户外临时作业点位供电等多种对电网接入不便的应用场景，能够将流经风轮的低速风能转化为机械能，再通过配套的发电组件转化为可直接使用的电能，为低功耗用电负载提供持续的电力供给。从结构设计逻辑来看，这款风轮采用三叶片布局，是兼顾启动风速、运行稳定性与风能捕获效率的选型结果，三叶片结构在运行过程中动平衡特性更优，相较于两叶片结构，其转动过程中对塔筒的交变冲击载荷更小，能够降低整机支撑结构的疲劳损耗，同时在3-6m/s的常见低风速区间即可启动运转，适配多数内陆非强风区域的风能资源条件。叶片采用翼型截面设计，从叶根到叶尖存在连续的扭角变化，这种设计是为了匹配不同转动半径处的线速度差异，让叶片各段都能保持合理的攻角，减少气流分离带来的能量损失，提升整体风能利用系数。叶片与轮毂的连接位置做了过渡圆角处理，能够降低连接处的应力集中，避免长期受交变载荷作用出现结构开裂问题，轮毂尾部设置的尾舵结构，能够在风向变化时自动调整风轮朝向，让风轮始终保持正对来流方向，无需额外的偏航驱动结构即可实现对风功能，简化了整机的结构复杂度，降低了后期维护的工作量。从安装边界来看，这款风力涡轮的风轮转动直径适配小型塔筒的安装要求，整体转动部件的重量控制在合理区间，无需重型吊装设备即可完成现场安装，安装时仅需保证风轮转动平面与塔筒轴线垂直，预留出足够的转动扫掠空间，避免周边障碍物对来流造成遮挡即可。结构设计过程中充分考虑了户外长期运行的防护需求，轮毂外壳采用流线型设计，能够减少雨水、沙尘对内部连接部件的侵蚀，叶片的外形曲面做了顺滑过渡处理，在转动过程中能够降低气动噪声，避免对周边环境造成噪音干扰。在实际选型应用时，可根据安装点位的年平均风速数据，匹配对应功率等级的发电组件与储能模块，组成完整的小型离网风电系统，为照明、监测传感器、小型通讯设备等负载提供稳定的电力支持，其结构紧凑，安装维护难度低，非常适合无电网覆盖的偏远区域使用。
