车载独立式空气加热器结构设计

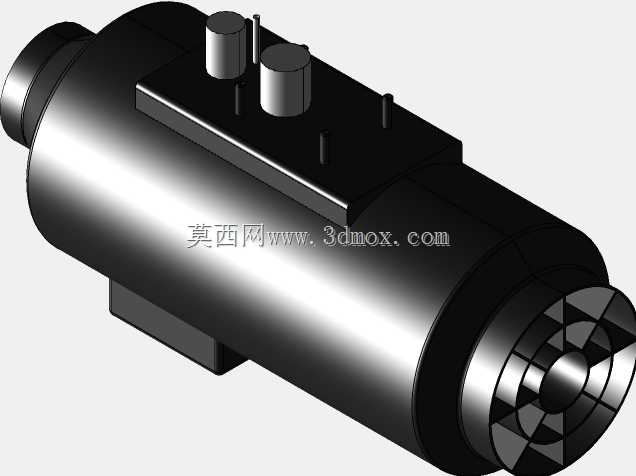

这款空气加热器主要面向商用车、工程机械驾驶室以及微型客车舱内采暖场景设计，也可适配小型封闭作业舱的低温环境补温需求，在车辆熄火状态下也能独立运行提供热源，避免长时间怠速启动主发动机采暖带来的燃油浪费与机件磨损。从结构布局来看，整体采用卧式圆柱筒体设计，主体换热腔为承压密封结构，两端分别设置进风导流段与热风输出端，筒体顶部集成布置燃油供给、点火控制与温度检测组件的安装基座，所有外接接口均集中在顶部平面，能最大程度压缩安装所需的侧向空间，适配车辆底盘下方、座椅下方等狭长局促的安装点位。设计过程中优先考虑了车载工况的抗振需求，筒体底部设置一体化冲压成型的安装支脚，支脚预留的安装孔位做了翻边强化处理，可直接通过螺栓固定在车体预留安装平面上，不需要额外制作复杂的转接支架，降低整车改装的加工量。筒体内部的换热流道采用折返式结构，燃烧腔产生的高温烟气通过多层导热翅片与流经夹层的空气完成热交换，尾气从端部独立通道排出，与送风通路完全隔离，避免废气混入采暖空气引发安全隐患。顶部布置的两个圆柱形组件分别为燃油计量泵与点火控制模块，周边的小直径凸台为温度传感器、过热保护开关的安装位，所有电气接插件均做了防水防尘结构设计，适配车载复杂的泥水、扬尘使用环境。外形尺寸方面，筒体直径控制在常规车载安装位的通用尺寸范围内，整体长度适配多数轻卡、面包车的底盘预留空间，进出风接口采用标准卡箍连接尺寸，可直接对接车辆原有暖风管路，不需要重新定制通风管道。设计时还考虑了低温启动性能，点火模块周边预留了预热组件的安装空间，在零下三十度的极端低温环境下也能可靠启动，燃烧过程的空燃比通过结构流道做了预优化，能在小功率供油状态下维持稳定燃烧，运行过程中尾气排放与噪音水平都能满足车载设备的相关要求，不会对驾乘人员造成额外干扰。
