涡轮泵流体输送结构三维设计

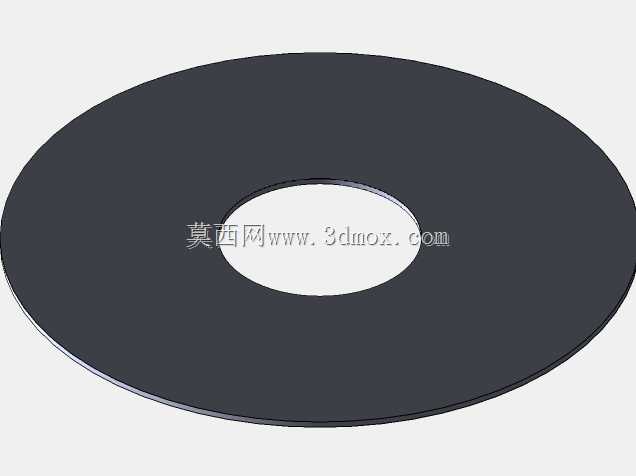

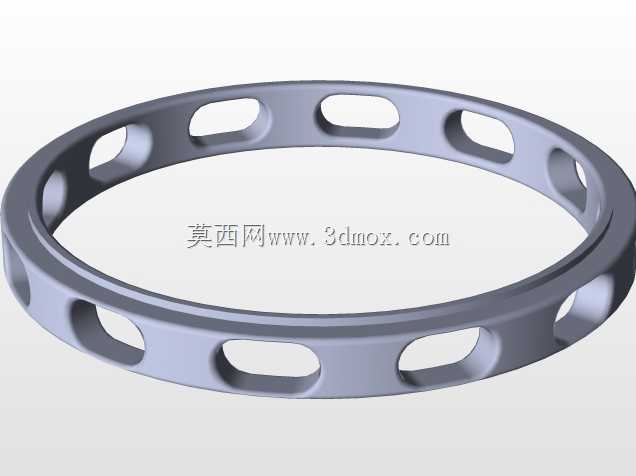

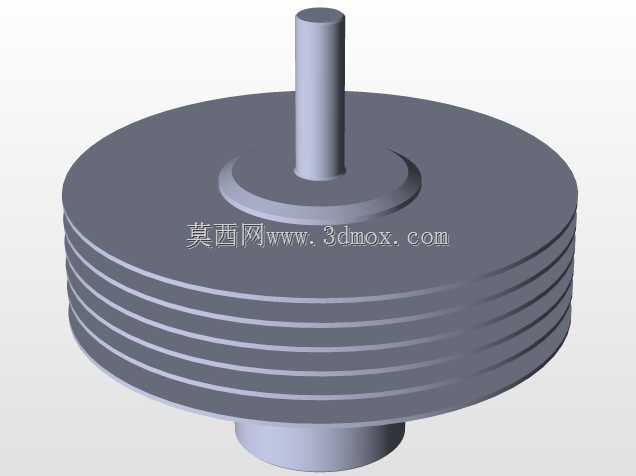

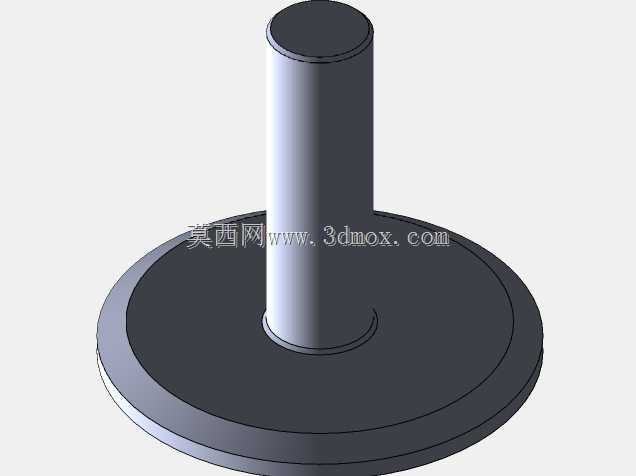

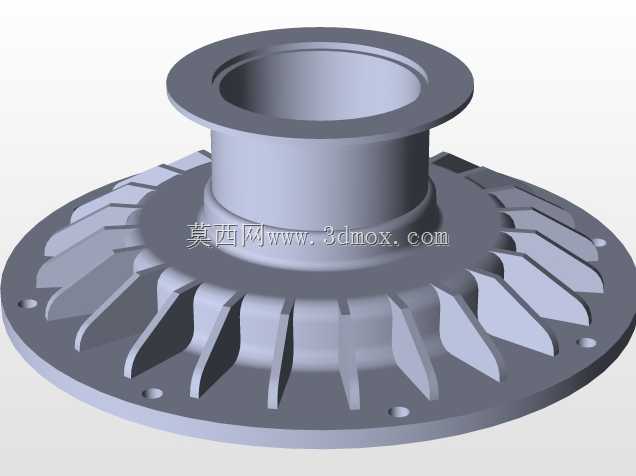

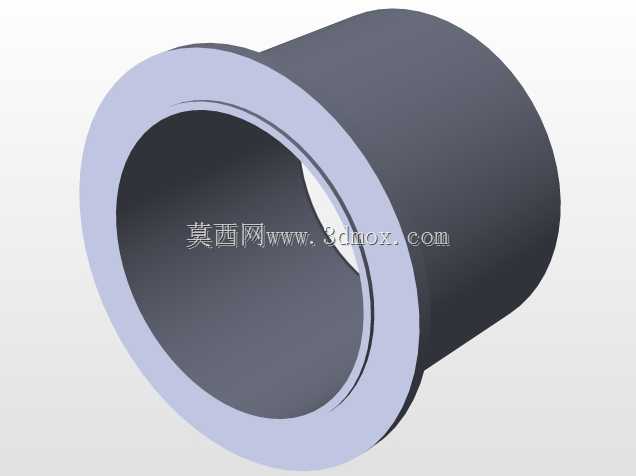

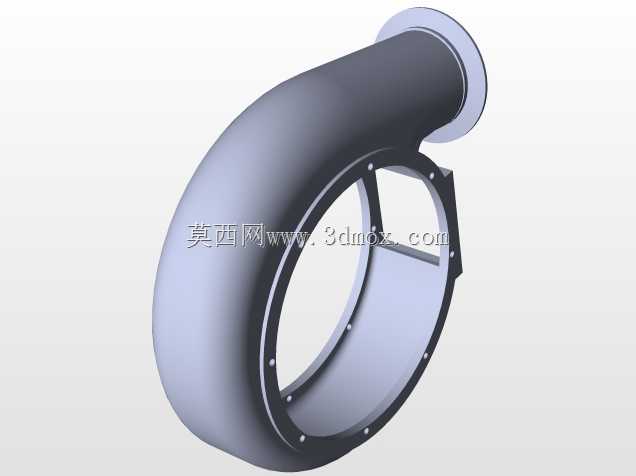

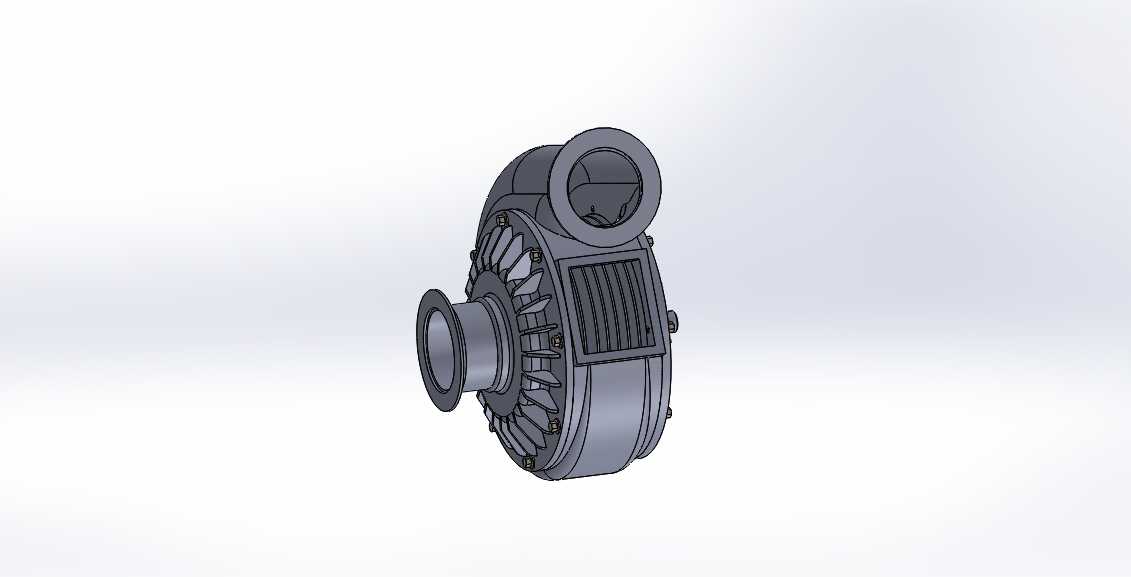

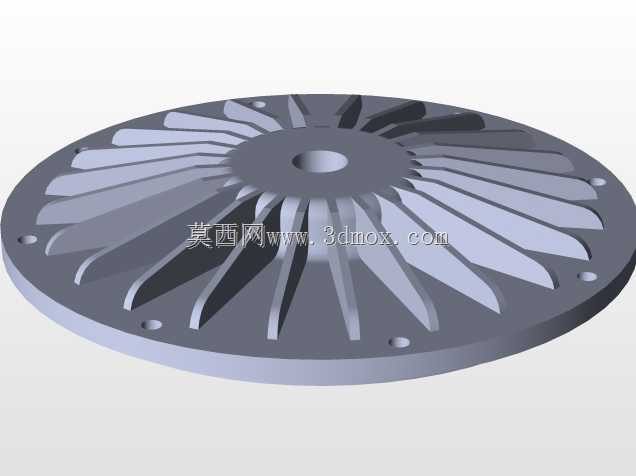

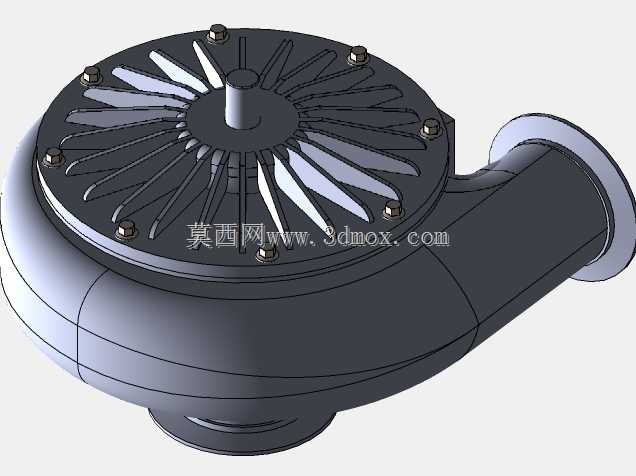

在流体增压输送的工程场景中，这类涡轮泵的应用覆盖了从航空航天动力单元的燃料供给，到工业流程中高压流体输送的多个细分领域，核心作用是为流体提供稳定的高压输出，满足燃烧室供料、高压管路循环等工况的压力需求。从结构设计逻辑来看，该涡轮泵将旋转动力输入部件与流体做功的涡轮端做了同轴集成布局，这种设计首先压缩了整机的轴向安装尺寸，减少了额外传动机构带来的功率损耗，同时也降低了多轴系对中校准的安装难度，部分同结构衍生型号也会根据安装空间限制，在动力端与涡轮端之间增设齿轮传动副，调整输入输出的转速匹配关系，适配不同动力源的转速区间。从外形与安装边界来看，该泵体采用蜗壳式流道的外壳结构，侧面设置大口径流体入口，顶部设置高压流体出口，进出口的法兰连接面预留了标准的螺栓安装孔位，可直接对接对应通径的工业管路；泵体外壳上布置了散热鳍片结构，能够在设备持续运行过程中，将内部流体摩擦、轴承转动产生的热量快速导出，避免长时间高负荷运行时内部密封件、轴承组件出现过热失效的问题。叶轮作为核心做功部件，采用径向叶片的结构设计，流体从轴向入口进入叶轮腔室后，会在高速旋转的叶片带动下获得动能，随后通过蜗壳流道的渐扩结构将动能转化为压力能，最终从出口输出高压流体。设计过程中需要重点考量叶轮与泵壳内壁的间隙控制，间隙过大会导致流体回流降低容积效率，间隙过小则可能在运行过程中因热膨胀、轴系跳动出现叶轮擦碰壳体的故障；同时动力端的轴承选型需要匹配泵的额定转速与轴向、径向载荷，密封结构需要根据输送流体的特性选择对应的密封形式，避免流体泄漏或者外部杂质进入泵腔内部损坏部件。在设备选型适配时，需要结合实际工况的流量、压力需求，匹配对应的叶轮直径与动力输入转速，同时核对安装位置的空间尺寸，确保进出口管路的连接方向、泵体的固定脚位能够和现场安装基座匹配，避免出现安装干涉的问题。
