西门子400kV高压变电站电涌放电器结构

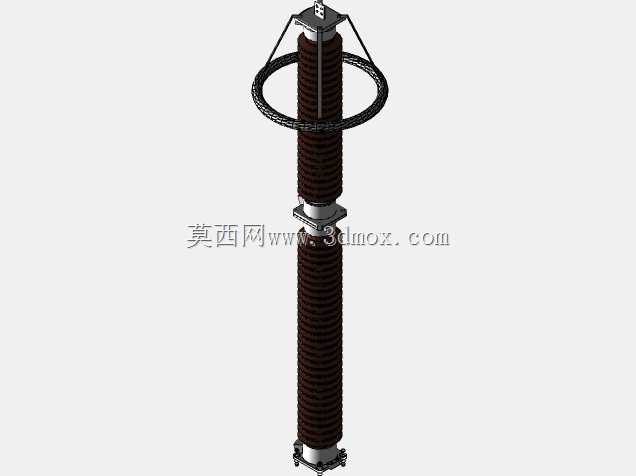

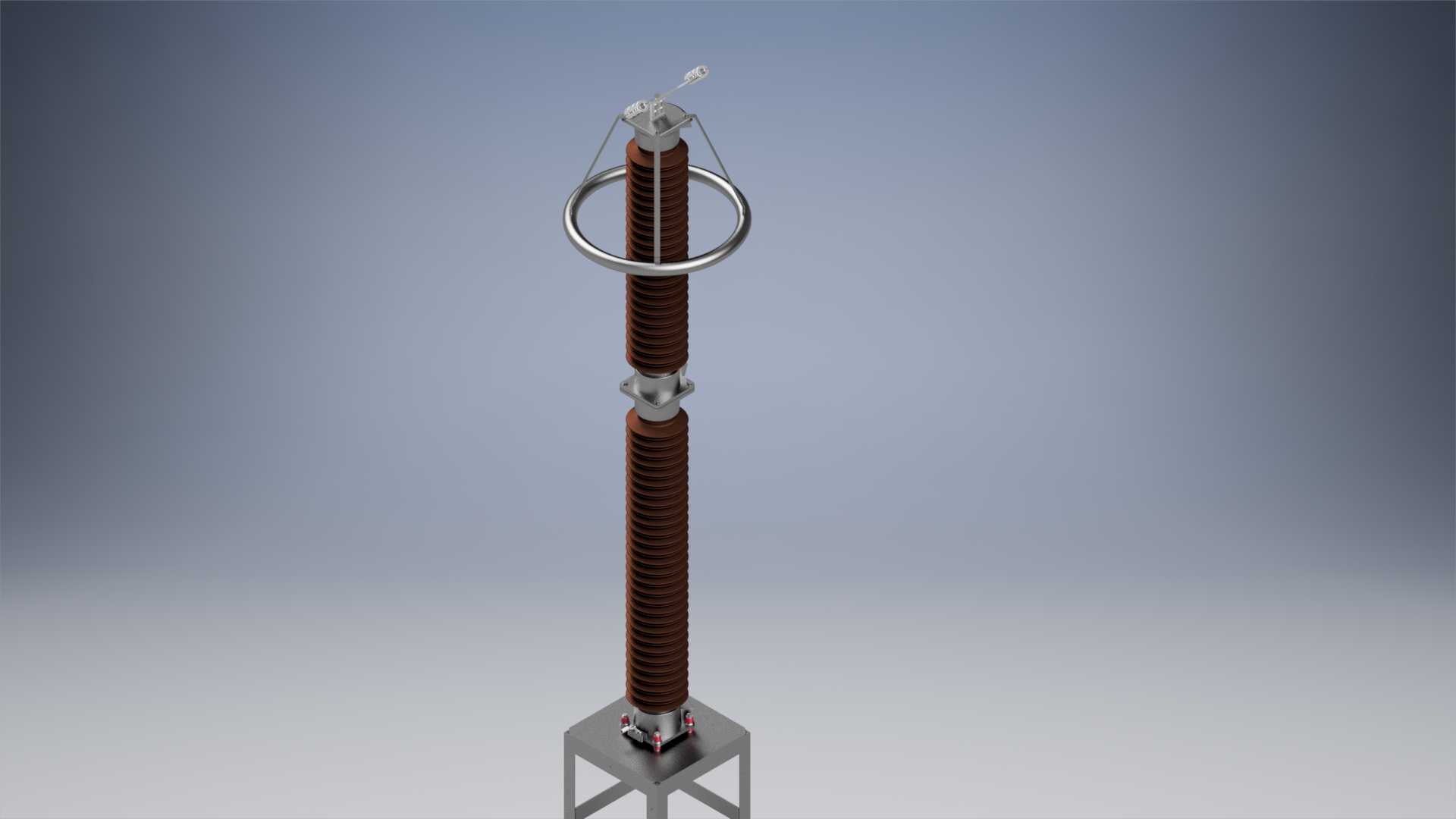

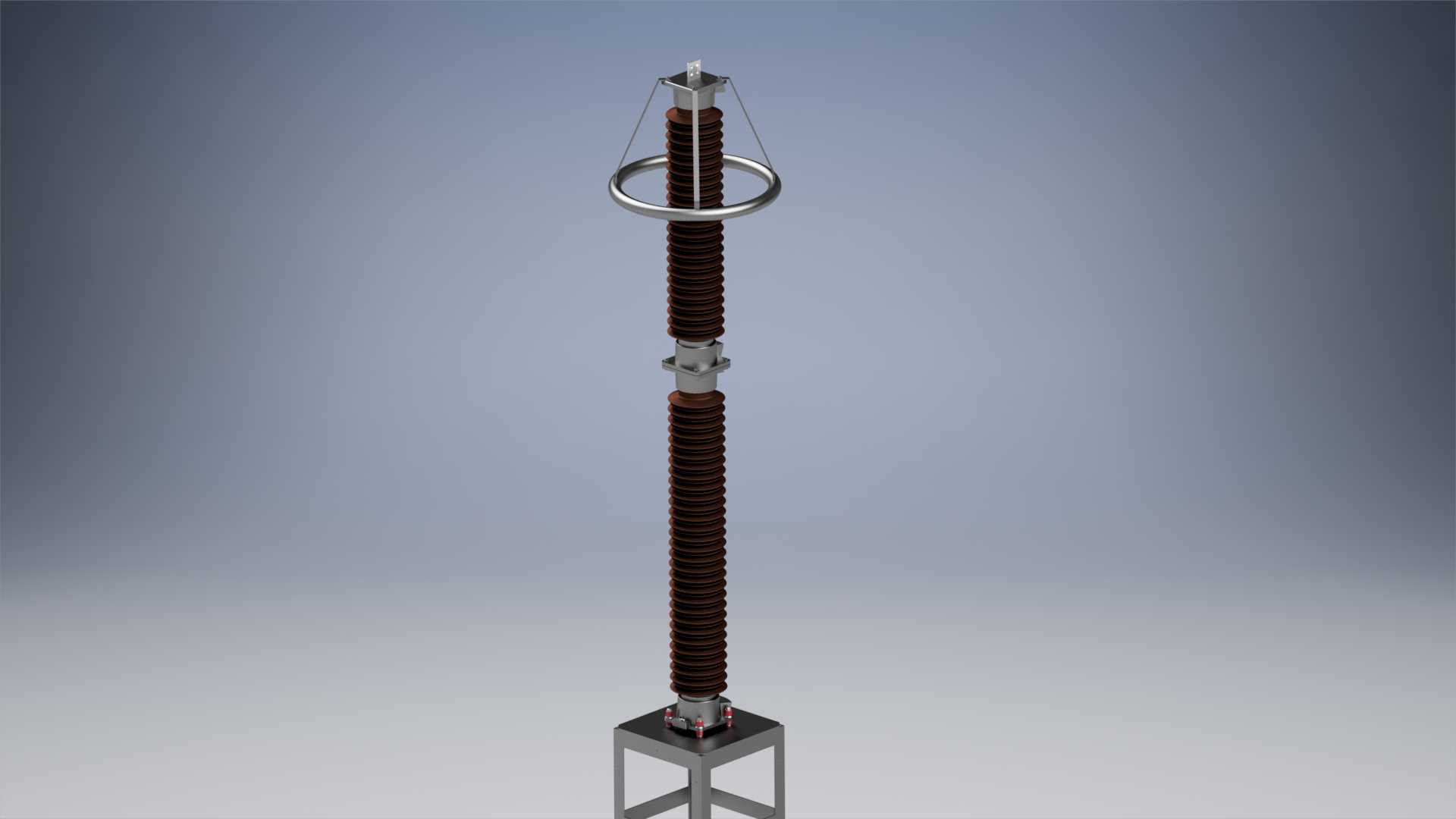

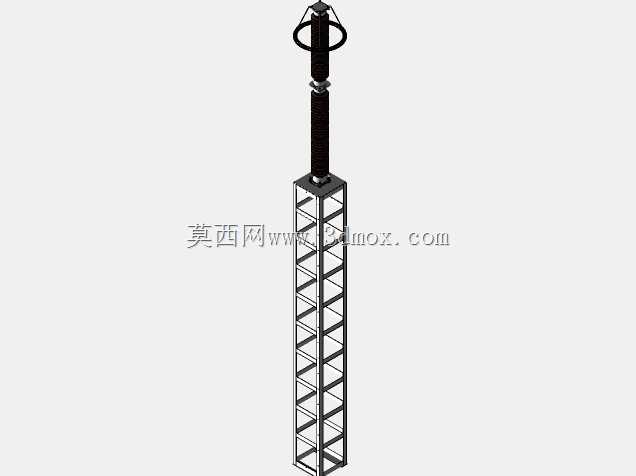

在超高压输变电网络的节点布设中，400kV电压等级的电涌放电器是变电站进线侧、母线侧不可或缺的过电压防护核心器件，这类设备直接对接架空输电线路的来波冲击，承担着把雷电过电压、操作过电压钳位在设备绝缘耐受阈值内的关键作用，避免变压器、断路器、隔离开关等核心一次设备因瞬时过电压击穿绝缘造成永久性损坏。从结构设计逻辑来看，该款电涌放电器采用立式支柱式布局，底部为方形钢制安装底座，底座预留对应规格的螺栓安装孔位，可直接固定在变电站的混凝土设备基础或者钢结构支架上，安装基面的水平度公差需要控制在千分之二以内，避免长期运行中瓷套受附加弯曲应力产生裂纹。主体绝缘部分采用多节串联的棕褐色瓷质绝缘套，瓷套表面设计有等距分布的伞裙结构，伞裙的伸出长度、相邻伞裙的间距经过污耐压仿真优化，能够在多雨、重污秽的户外环境下保证足够的爬电距离，防止雨闪、污闪事故发生，瓷套段之间通过金属法兰进行机械连接与等电位衔接，每段法兰处都设置有密封结构，隔绝外界潮气进入内部氧化锌阀片腔室。设备顶部设置有均压环，环形结构的曲率半径经过电场仿真计算，能够有效改善高压端的电场分布，避免端部场强过于集中造成局部电晕放电，降低长期运行中的电晕损耗与无线电干扰水平。顶部接线端采用平板式接线端子，可适配对应规格的设备线夹，与母线或者进线导线进行可靠电气连接。内部核心的氧化锌阀片采用叠装结构，通过弹簧压紧结构保证阀片之间的接触压力均匀，正常运行工况下阀片呈现高阻状态，仅有微安级的泄漏电流流过，不会影响系统的正常供电；当线路出现超过阈值的过电压时，阀片会在纳秒级时间内转为低阻状态，将过电压能量通过接地回路泄放入地，过电压消失后又快速恢复高阻状态，无需额外的灭弧操作即可自动复位。在三维建模过程中，需要重点把控各段瓷套的同轴度公差，均压环与顶部接线端的相对安装位置，以及底部安装孔的孔位间距尺寸，这些参数直接影响后续结构校核、安装模拟的准确性，建模时还原了瓷套伞裙的细节特征、金属法兰的倒角与密封槽结构，能够直接用于变电站的三维场布仿真、设备安装干涉检查，也可作为电力设备结构设计的参考样例，帮助设计人员快速掌握超高压避雷器的结构布局特点，在进行同类型产品改型设计或者变电站布置设计时，能够直接调用模型进行空间占位校验，核对设备与周边带电体的安全净距是否满足规范要求，避免后期施工中出现设备碰撞、安全距离不足的问题。
