外贴式超声波液位检测探头结构设计

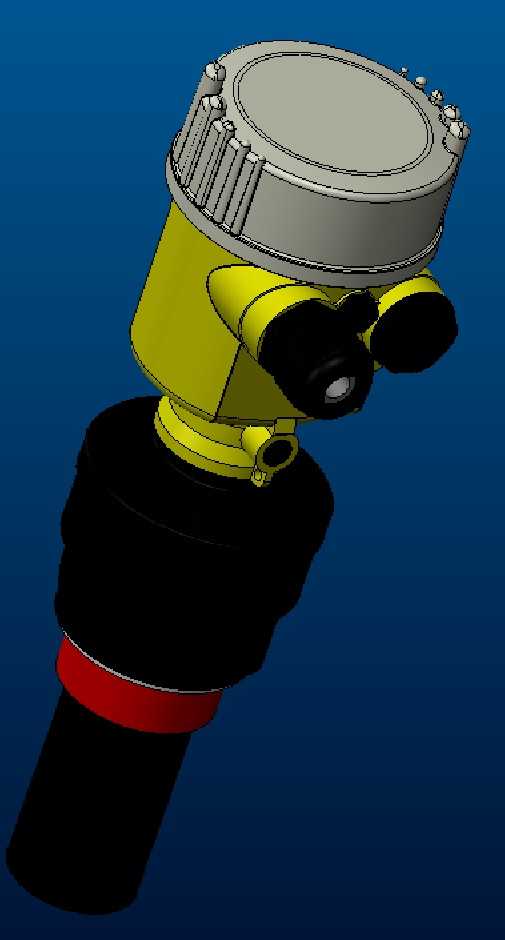

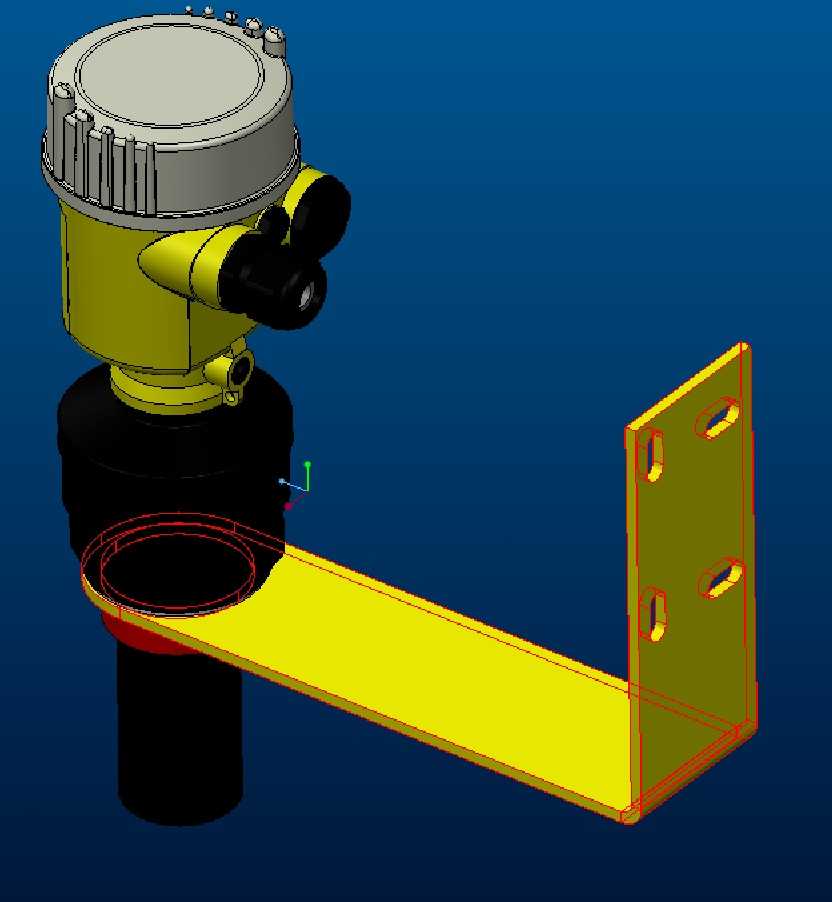

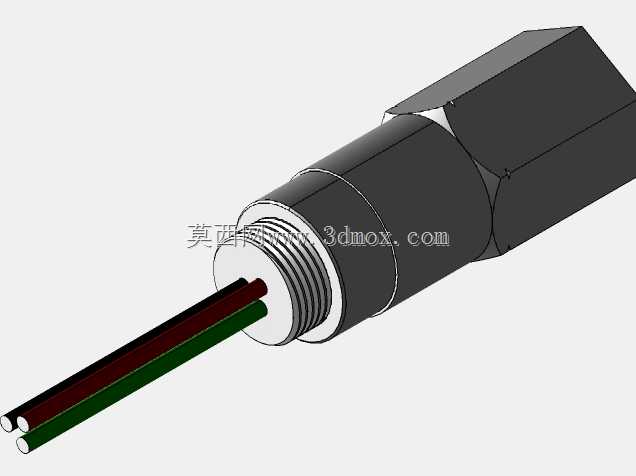

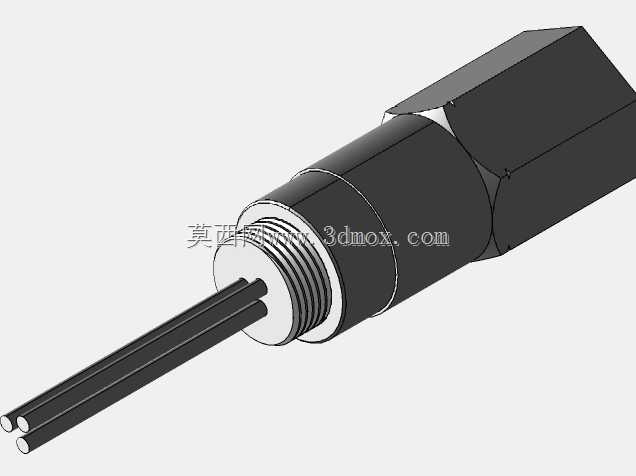

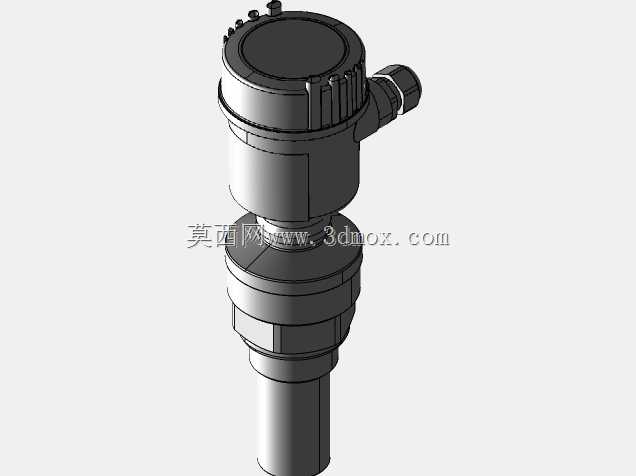

这款超声波检测探头主要面向工业储罐液位、管道流体参数非接触检测场景设计，无需在容器壁开孔即可完成参数采集，适配石化、水处理、食品加工等行业的密闭容器监测需求，避免了传统接触式传感器安装时的介质泄漏风险，也能适配腐蚀性、高粘度、高压密闭容器的检测工况，解决了传统插入式传感器维护时需要停产排空容器的痛点。从结构设计来看，整体采用三段式分层布局，顶部为信号处理电路仓，采用带散热筋的圆形密封端盖，端盖周向布置的压紧螺钉可实现仓体IP67级密封，内部预留的电路板安装位可容纳信号发射、接收、放大处理模块，散热筋的设计可将电路工作产生的热量快速导出，避免长期高温工况下电路元件出现温漂影响检测精度。中部为换能器安装基座，采用倾斜双探头布局，两个超声换能器呈固定夹角布置，可实现发射与接收信号的独立通道传输，减少信号串扰，基座侧面预留的走线孔采用密封格兰头结构，兼顾内部走线与防水防尘需求，黄色的基座外壳采用阻燃工程塑料材质，既降低整体重量，也能避免金属外壳对超声信号的屏蔽干扰。下部为耦合安装段，黑色的主体部分为磁吸式安装底座，搭配红色的密封缓冲胶圈，安装时可直接吸附在铁质容器外壁，胶圈可填充容器壁面的微小凹凸，保证超声耦合剂的填充厚度均匀，减少信号传输过程中的衰减，安装段的外径适配常规工业储罐的壁面弧度，无需额外加工安装面即可完成固定。设计过程中重点控制了整体安装边界，顶部电路仓直径控制在120mm以内，整体高度不超过180mm，安装时仅需要在容器壁面预留直径150mm的平整区域即可，不会和周边的管道、阀门、支架等部件产生安装干涉，双探头的夹角经过反复校核，可适配3mm到20mm厚度的钢制、塑料容器壁，检测量程覆盖0.5m到30m的液位范围，信号发射角度控制在6度以内，减少容器壁杂波反射对检测结果的干扰。结构上所有拼接面均采用止口加密封圈的密封结构，可在户外淋雨、高粉尘的工况下长期稳定工作，下部安装底座预留的绑带安装槽，也可适配非铁质容器的绑扎固定需求，拓展了设备的适用场景。
