U形管管板壳体通道集成换热结构

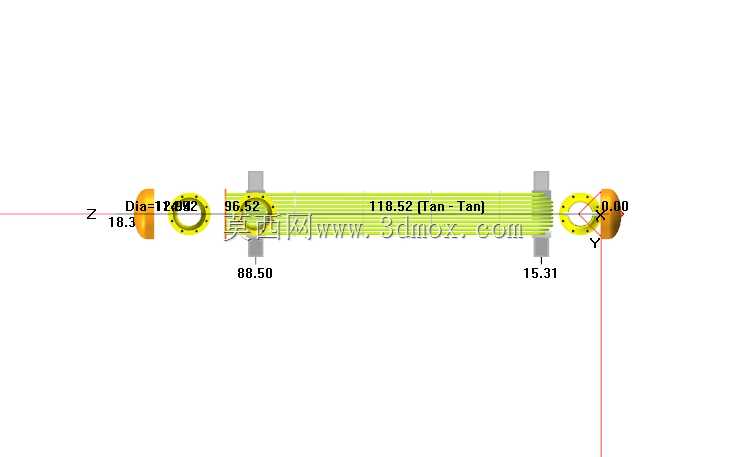

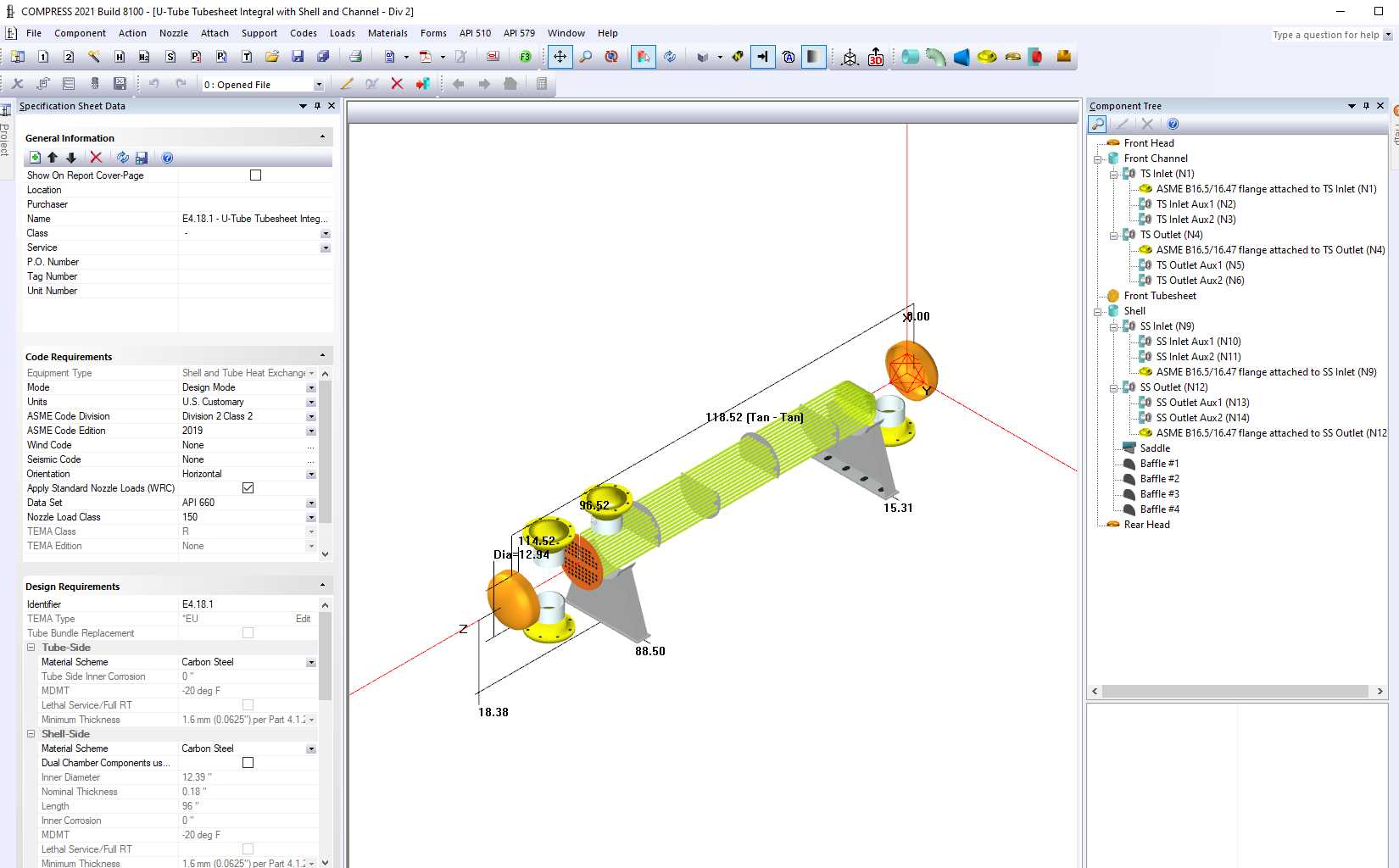

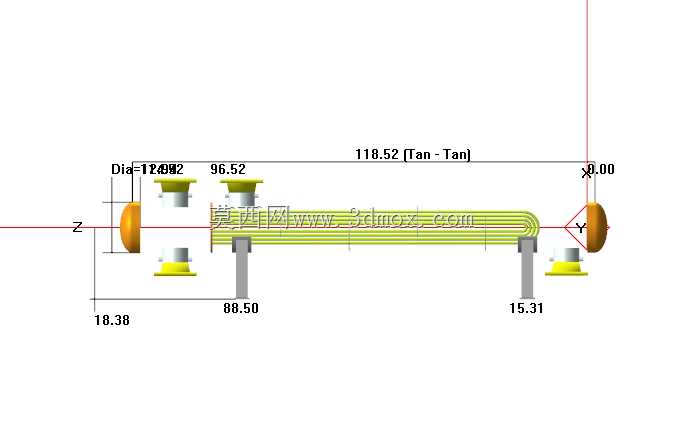

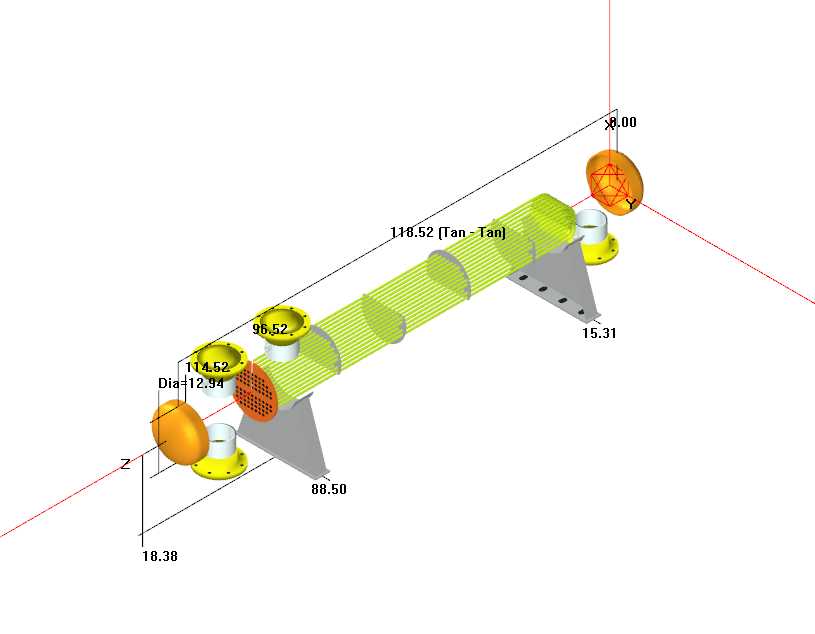

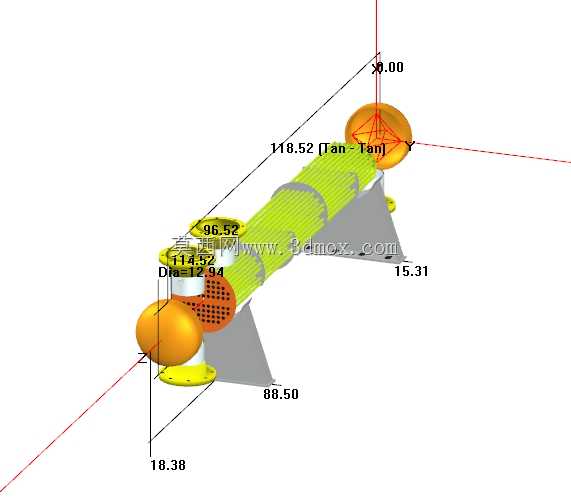

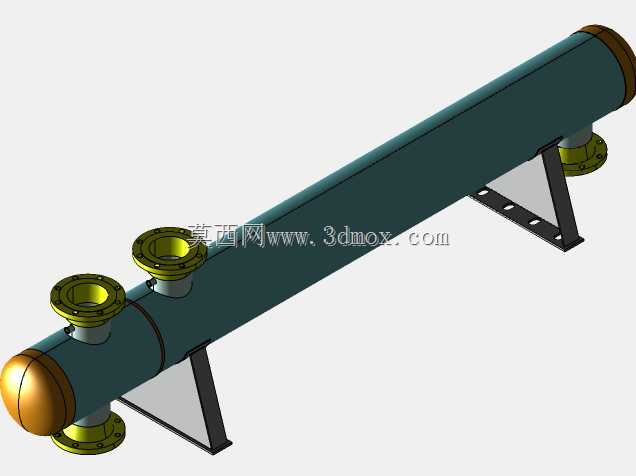

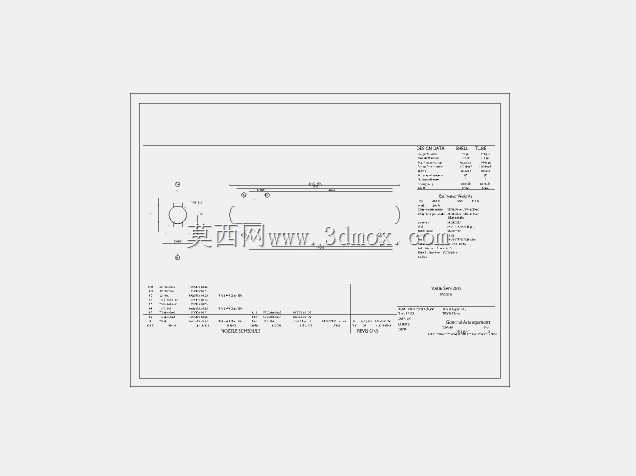

在化工、暖通、能源动力领域的换热工况中，管壳式换热结构是应用覆盖度极高的换热单元，本次呈现的U形管管板与壳体、通道集成结构，是管壳式换热器核心换热段的典型集成化设计方案。这类结构主要承担两种不同温度介质间的热量传递功能，U形管束布置在壳程腔体内，一端通过管板实现固定与管程、壳程的介质分隔，管程介质从端部通道进入U形管内部完成折返流动，壳程介质则在壳体腔体内绕管束外壁流动，通过管壁完成热量交换，适配需要较大换热面积、允许管束受热自由膨胀的工况场景，能有效避免不同温度下管材热胀冷缩产生的结构应力损伤。从设计思路来看，该结构采用集成化布局，将管板、壳体、端部通道、支撑鞍座做了一体化的装配整合，管板作为核心承压分隔部件，既要完成U形管端部的密封固定，又要衔接壳体与端部通道的法兰连接面，保证管程与壳程的介质完全隔离无串漏；U形管的排布兼顾了壳程介质的流道分布，避免出现流动死区降低换热效率，管束的间距设置既满足换热管的安装焊接空间，也预留了壳程介质的流通截面积，控制介质流动阻力在合理区间。从安装边界与尺寸来看，该结构整体沿轴向的总长度约118.52，壳体外径对应尺寸为96.52，端部管接口的通径尺寸为14.52，底部支撑鞍座的安装定位尺寸分别为18.38、88.50，端部接口的中心高度为114.52，鞍座的支撑高度为15.31，这些尺寸参数可直接用于设备安装布局的空间校核，也能为同类型换热单元的选型适配提供三维参考。结构端部的球形封头与通道接口做了平滑过渡，降低介质进入管程时的局部阻力损失，底部的两个鞍式支座采用带安装孔的板式结构，可直接通过螺栓固定在设备基础框架上，安装时需要注意保证两个鞍座的同轴度，避免壳体安装后产生附加弯曲应力。在实际工程应用中，这类集成结构常被用于蒸汽冷凝、循环水冷却、工艺介质预热等场景，U形管的结构特性让管束可以自由伸缩，不需要额外设置膨胀节就能适配较大的工作温差，相比固定管板式结构在温差较大工况下的适应性更强，同时单管板的设计也减少了一处密封连接面，降低了介质泄漏的风险点。建模过程中对管板与换热管的连接位置、鞍座与壳体的焊接贴合面、通道与管板的法兰密封面都做了精准的结构还原，能直观展示各部件的装配关系与空间位置，可用于换热设备的结构教学、装配干涉检查、安装布局模拟等场景，帮助结构设计人员快速理解该类换热单元的组成逻辑，也能为非标换热设备的改型设计提供直观的三维参照。
