法兰连接直通式绿面止回阀结构设计

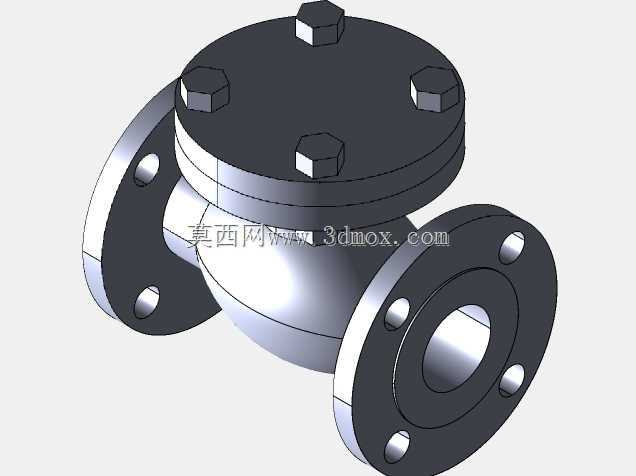

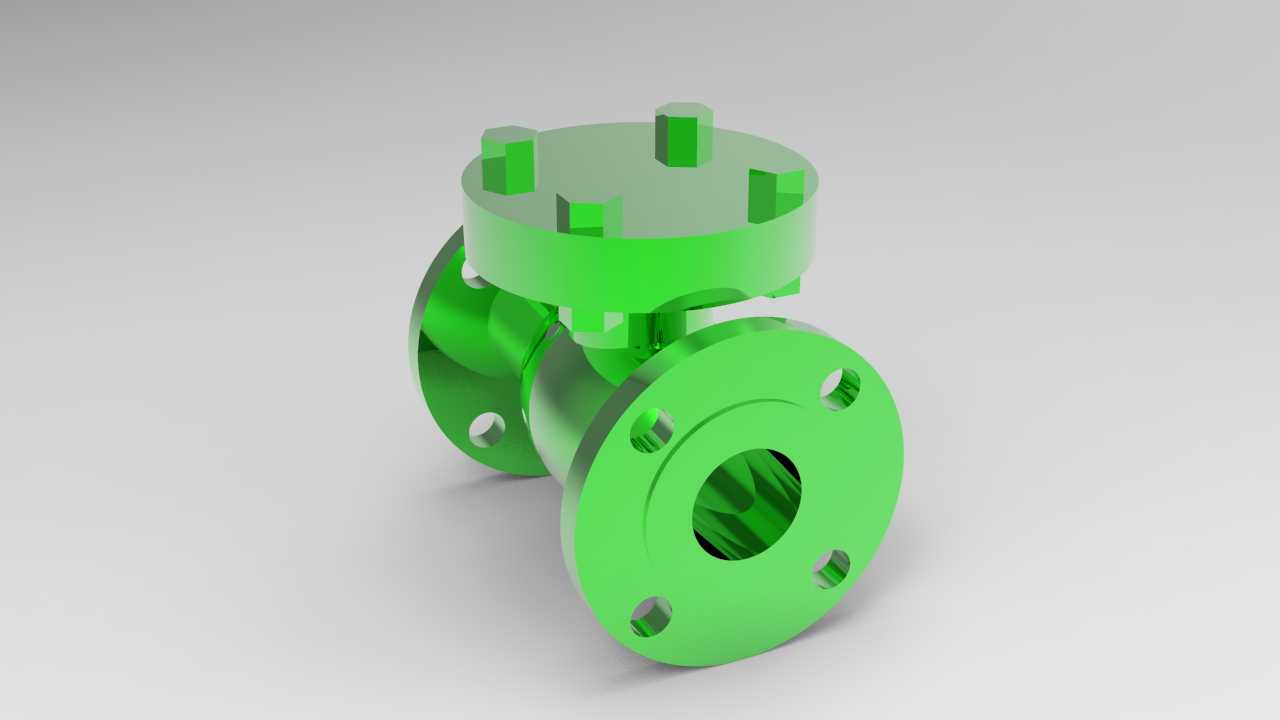

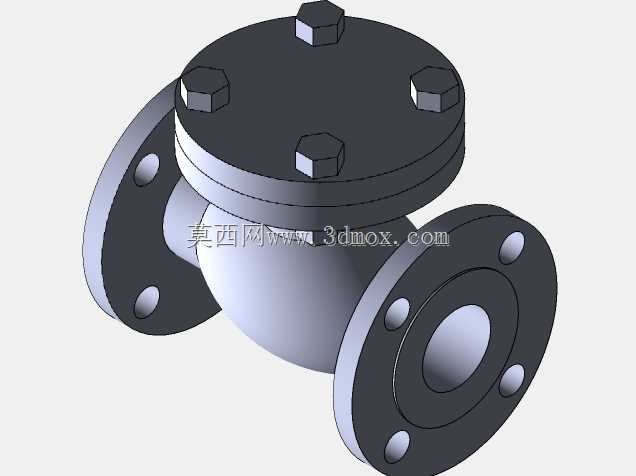

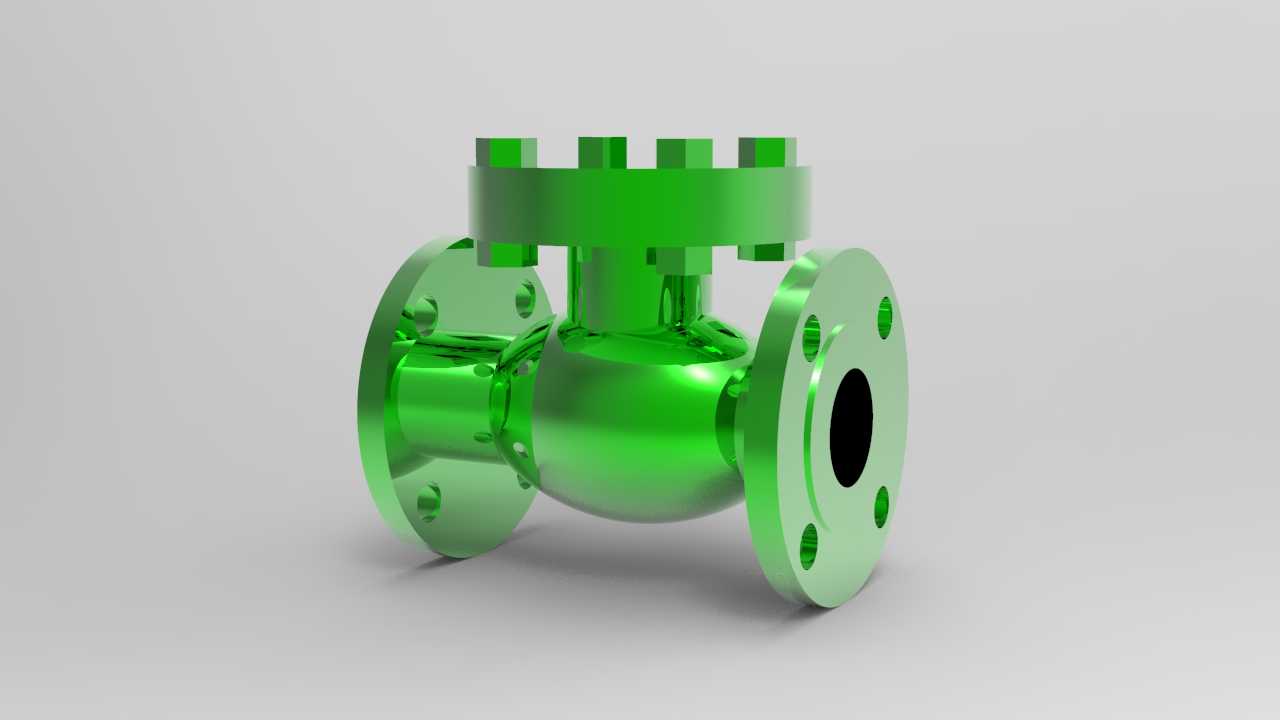

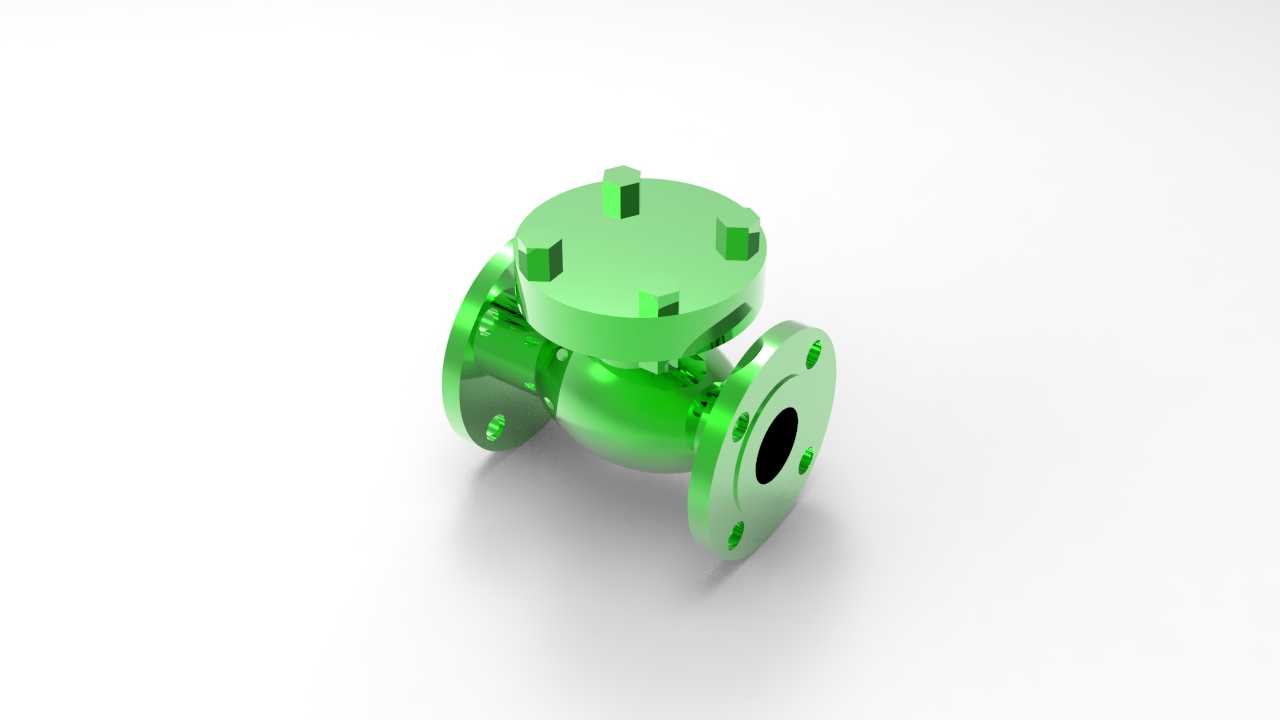

这款法兰连接的直通式止回阀，主要面向工业管路系统的单向介质导通场景设计，可适配净水处理、化工流体输送、暖通循环、市政给排水等多类管路布局，核心作用是依靠介质自身压力驱动阀瓣启闭，避免管路内介质反向回流，消除倒流引发的泵组叶轮反转、管路水锤冲击、介质串流污染等工程隐患。从结构设计逻辑来看，整体采用对称式直通流道布局，介质进出方向同轴对齐，相比角式结构流阻更低，介质流经时的压力损失更小，适配大流量、低扬程的管路输送需求。两端采用标准凸面法兰连接结构，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固加密封垫片实现端面密封，安装对位便捷，后期维护拆卸时无需大范围改动周边管路布局。阀体中部采用中法兰螺栓压盖结构，将阀盖与主阀体紧固连接，压盖与阀体接触面设置密封槽，可适配不同材质的静密封件，既保证阀腔的承压密封性，也方便后期拆解维护内部阀瓣、密封副等易损构件。外形结构上，主体流道部分为等径球形腔体，相比传统筒形腔体拥有更均匀的壁厚分布，承压时应力分散效果更好，可承受更高的管路工作压力，同时球形腔体能给阀瓣提供充足的启闭摆动空间，避免阀瓣卡滞导致的启闭失效。建模过程中严格控制安装边界尺寸，法兰端面的密封面凸台高度、螺栓孔中心圆直径、相邻螺栓孔的角向位置公差都参照通用管路法兰标准设定，确保模型导入装配环境后可直接与对应通径的管路、泵组出口法兰完成虚拟装配，不会出现安装干涉、孔位错位的问题。阀瓣的启闭行程做了限位设计，完全开启时阀瓣贴靠腔体内壁，不会遮挡流道通径，完全关闭时密封面与阀座精准贴合，保证反向承压时的密封性能，避免内漏。整体外表面做了均匀的壁厚处理，不存在局部壁厚突变的结构，可适配铸造、锻压等多种毛坯加工工艺，降低实际生产的工艺难度。
