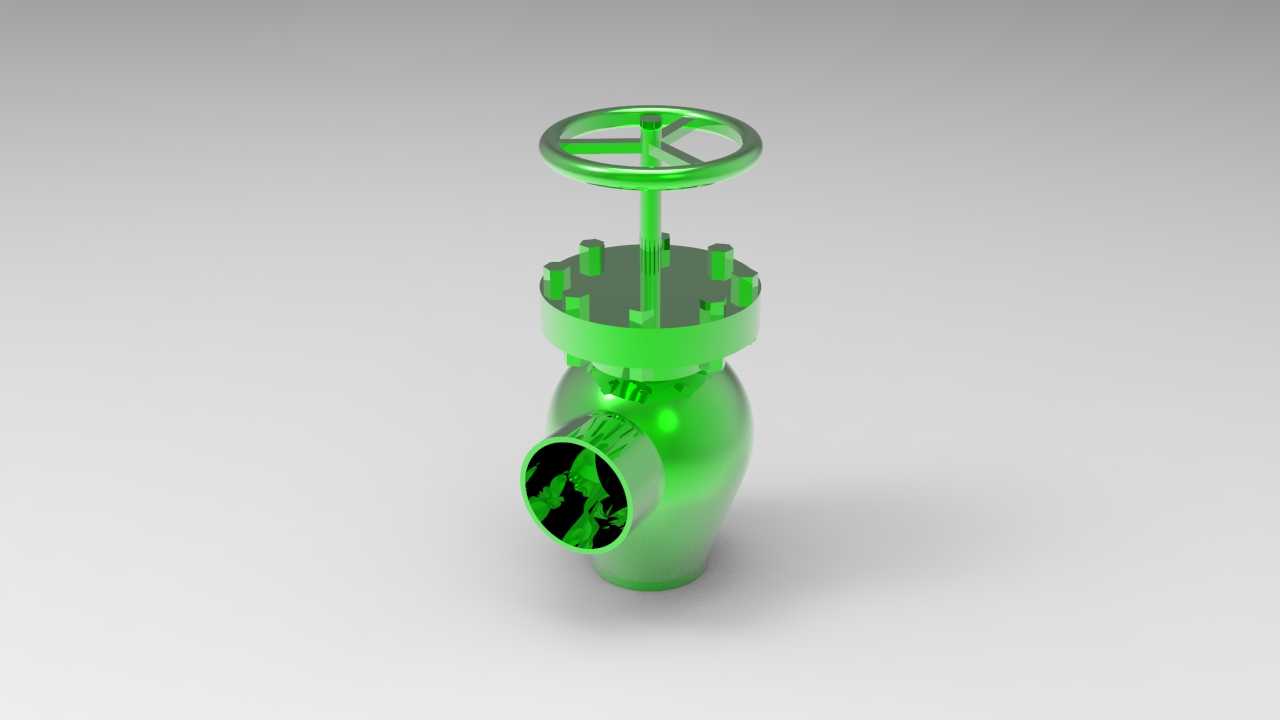

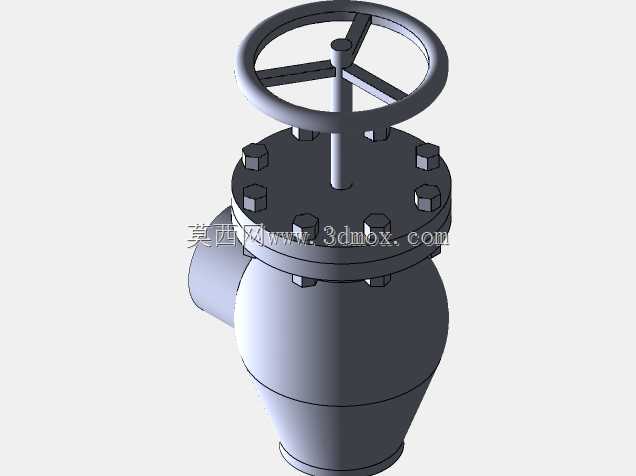

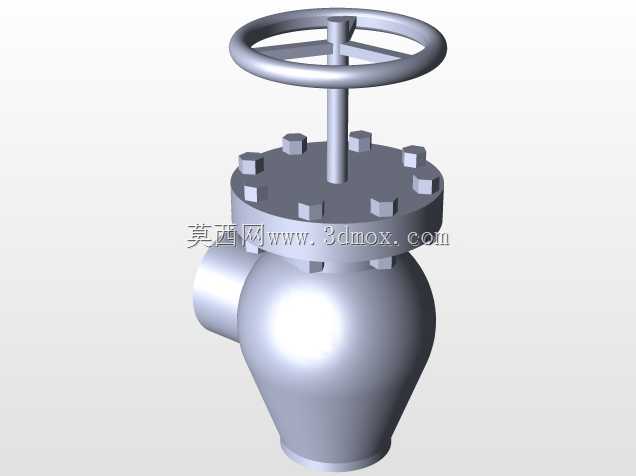

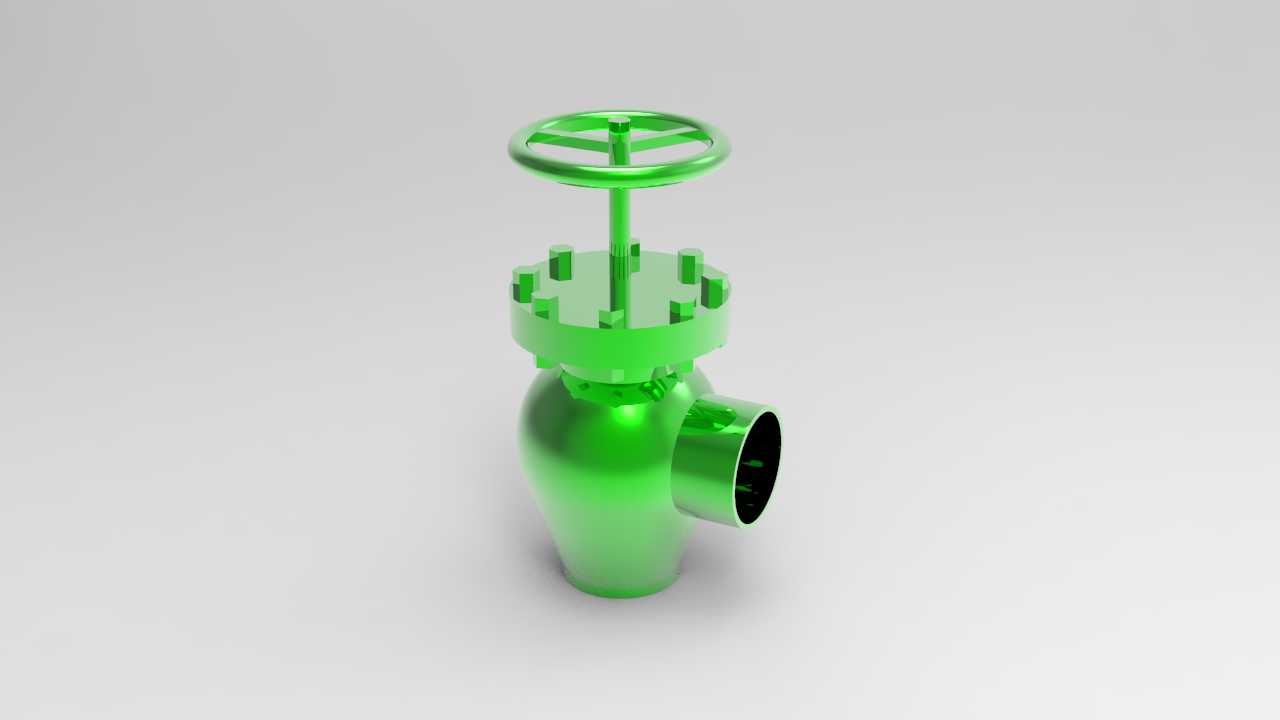

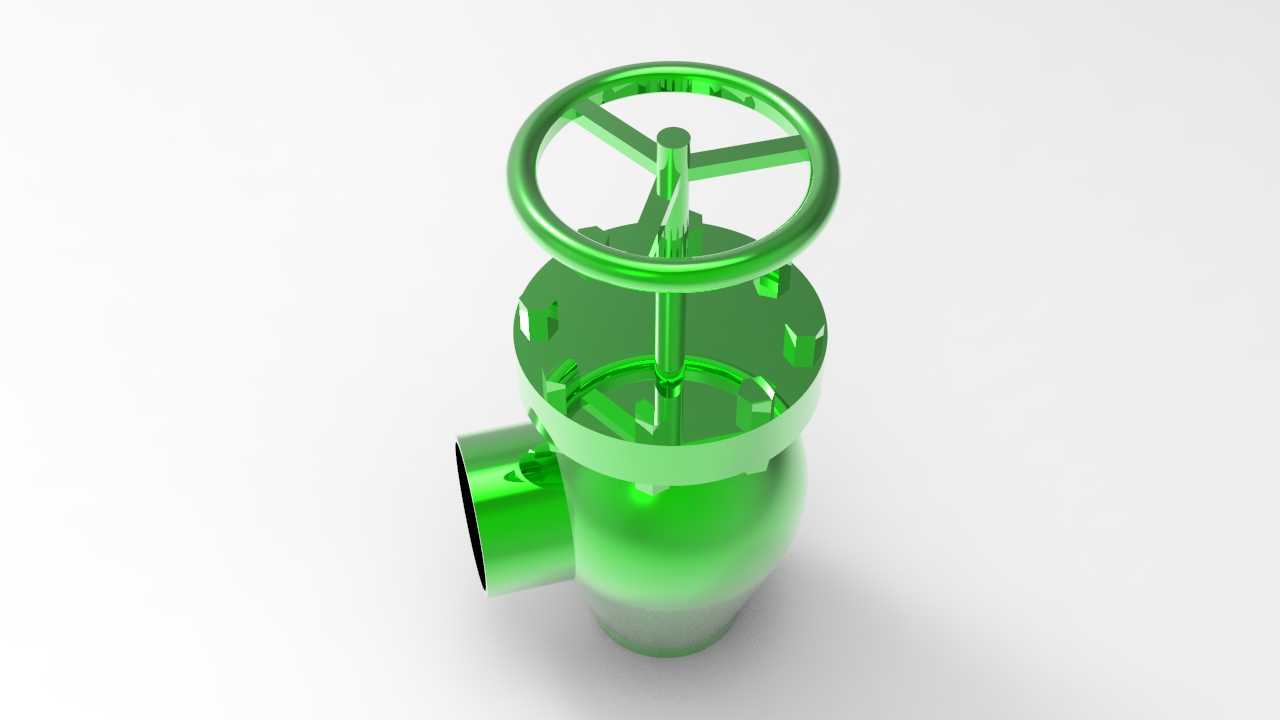

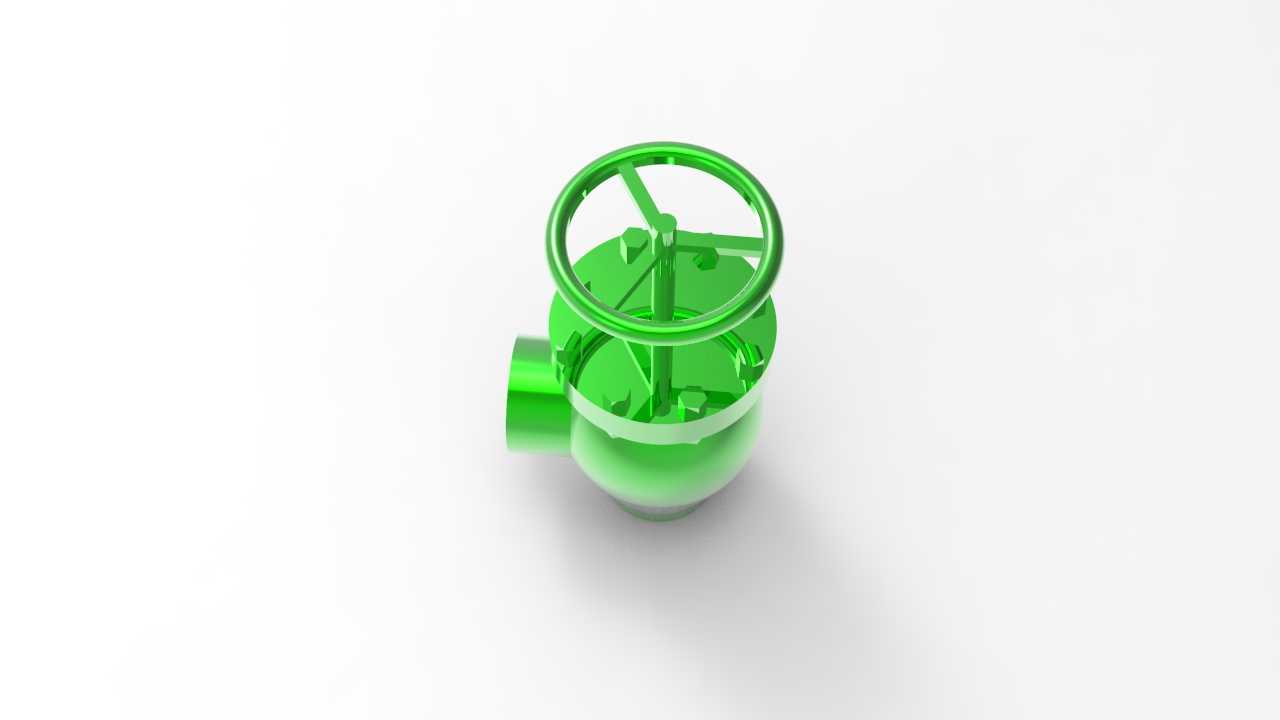

绿色手轮式角式截止阀结构设计

这款角式截止阀的结构设计，核心围绕管路直角转向场景的通断控制需求展开，在化工流体输送、暖通管路布设、工业给排水系统中，常被用于需要改变管路走向同时实现介质截断的节点，相比直通式截止阀，它能省去一个90度弯头的安装空间，减少管路接头数量，降低介质泄漏的潜在风险点。从功能特性来看，手轮驱动的结构设计无需额外辅助动力，依靠操作人员手动旋转手轮即可实现阀瓣的升降，完成管路的通断调节，阀杆采用明杆结构设计，启闭过程中阀杆随手轮同步升降，操作人员可直观通过阀杆伸出高度判断阀门的启闭状态，避免误操作。阀体采用角式流道设计，介质从下端垂直入口进入，经过阀瓣密封面后从侧方水平出口流出，流道转向平滑，相比直角弯头加直通阀的组合，介质流动阻力更小，能减少管路系统的压力损失，同时降低介质高速冲刷对管壁的磨损。设计过程中，首先确定了公称通径的适配范围，安装边界上，下端入口与侧方出口均采用标准法兰连接结构，法兰端面的密封槽尺寸、螺栓孔分布圆直径均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同规格管路对接；手轮的外径尺寸经过人机工程校核，手动操作时的旋转力矩控制在单人可轻松操作的范围内，手轮边缘的轮辐结构既保证了结构强度，又能减少操作时的打滑概率。阀盖与阀体的连接采用螺栓紧固加密封垫片的结构，中法兰位置的密封比压经过计算，满足对应公称压力下的密封要求，避免介质从阀盖结合面泄漏；阀瓣密封面采用堆焊硬质合金的结构，可耐受常规工业介质的冲刷与腐蚀，延长阀门的使用寿命，同时密封面采用锥面配合结构，启闭过程中密封面之间的摩擦行程短，能减少密封面的磨损量。在整体结构布局上，填料函设置在阀盖上部，采用多层填料叠加的密封结构，配合填料压盖的压紧力调节，可实现阀杆动密封的长期可靠密封，避免介质沿阀杆位置外漏；阀体的壁厚根据公称压力对应的强度要求计算确定，既保证承压时的结构强度，又避免壁厚过大造成材料浪费与整体重量超标，侧方出口的法兰端面与下端入口的法兰端面垂直度公差控制在标准范围内，保证安装时管路不会出现强制对接产生的装配应力。
