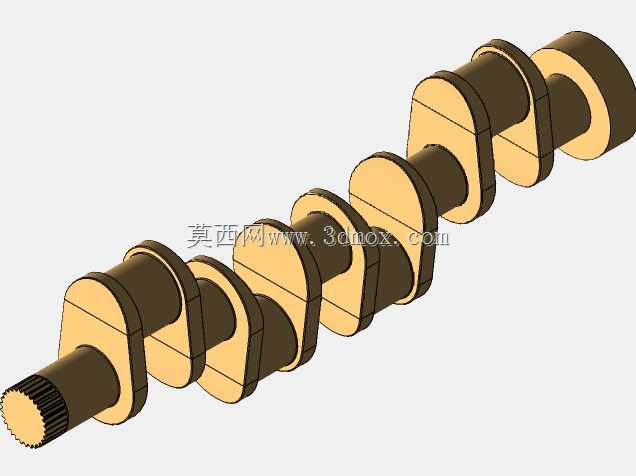

直列四缸发动机曲轴结构三维建模

曲轴作为内燃机核心动力输出部件，承担着将活塞往复直线运动转化为旋转扭矩的核心作用，广泛应用于车用动力、工程机械动力、固定式发电机组等场景中，是决定发动机运行平顺性、输出功率与使用寿命的关键结构件。本次建模的曲轴采用直列四缸全支承结构设计，整体沿主轴颈轴线对称分布四组曲柄销，相邻曲柄销夹角设置为180度，匹配四缸发动机1-3-4-2的标准点火顺序，可保证各缸做功行程均匀错开，降低运转过程中的扭矩波动。从结构细节来看，曲轴输入端设计有花键结构，用于连接正时齿轮、机油泵驱动齿轮以及皮带轮等前端附件，保证动力能够稳定传递至发动机外围辅助系统；输出端则预留有飞轮安装法兰面，通过螺栓定位结构与飞轮组件刚性连接，将扭矩传递至后续传动系统。各主轴颈与曲柄销之间通过圆滑过渡的曲柄臂连接，曲柄臂采用扇形平衡重结构，建模时严格按照动平衡要求设置平衡重的偏心质量分布，可抵消曲柄销与连杆大头旋转运动产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，减少发动机运转过程中的振动与轴承冲击载荷。设计过程中充分考虑了安装边界约束，主轴颈的直径、轴向定位台阶的尺寸均匹配常规四缸发动机缸体主轴承座的安装公差要求，曲柄销的直径与宽度适配标准连杆大头轴承的装配尺寸，轴向总长度可覆盖从前端油封安装位到后端飞轮安装位的全部布置空间，避免与缸体、油底壳等周边部件发生运动干涉。曲轴的润滑油道采用斜向贯通式设计，建模时保留了从主轴颈到曲柄销的内部通油孔道结构，可保证发动机运转时压力机油能够持续输送至连杆轴承摩擦面，形成稳定油膜降低磨损。各轴颈表面的圆角过渡结构均按照应力集中优化要求设计，避免交变载荷作用下在轴颈与曲柄臂连接位置产生疲劳裂纹，提升部件的疲劳强度。
