手动螺旋式管子夹紧台钳结构设计

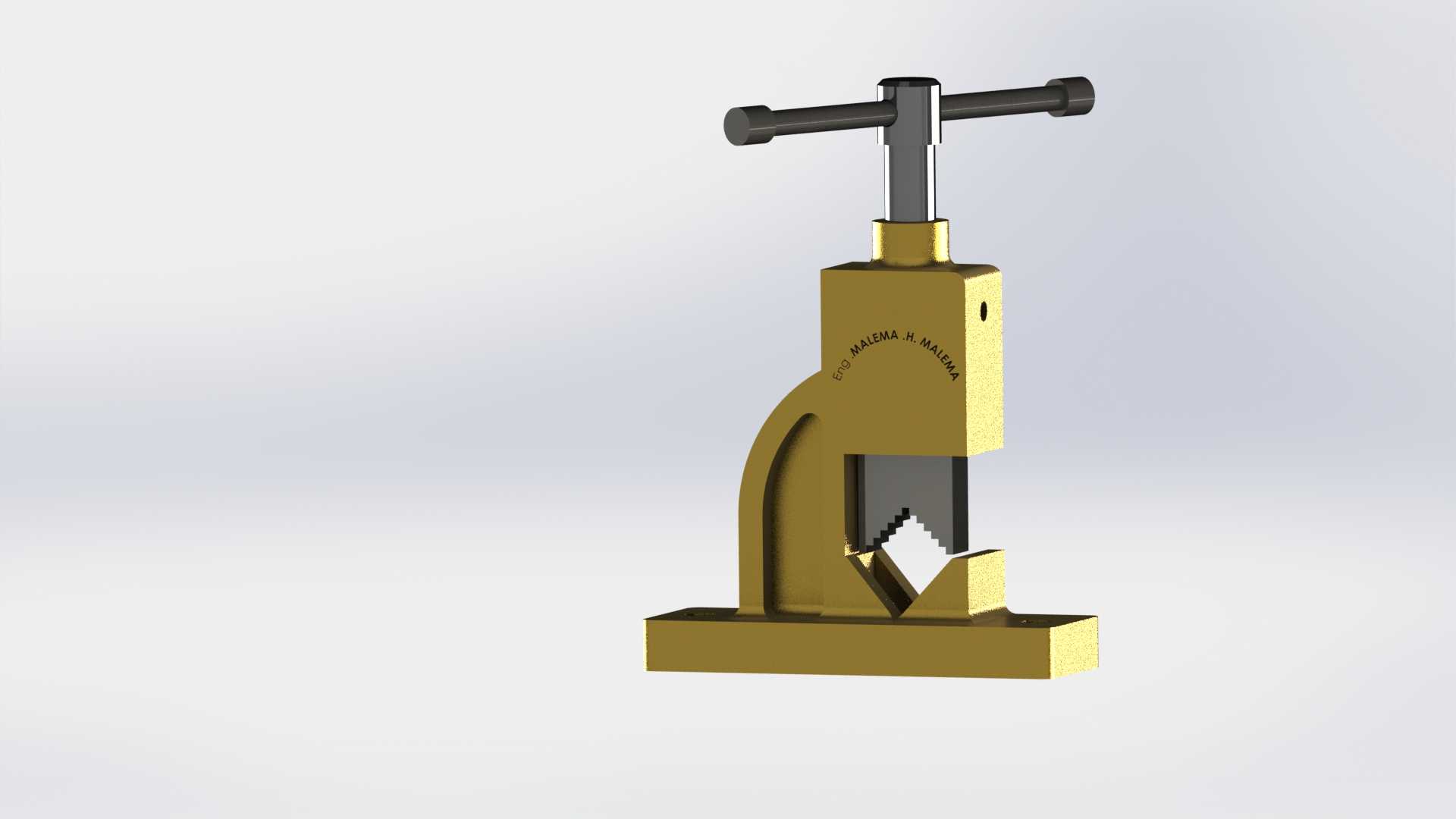

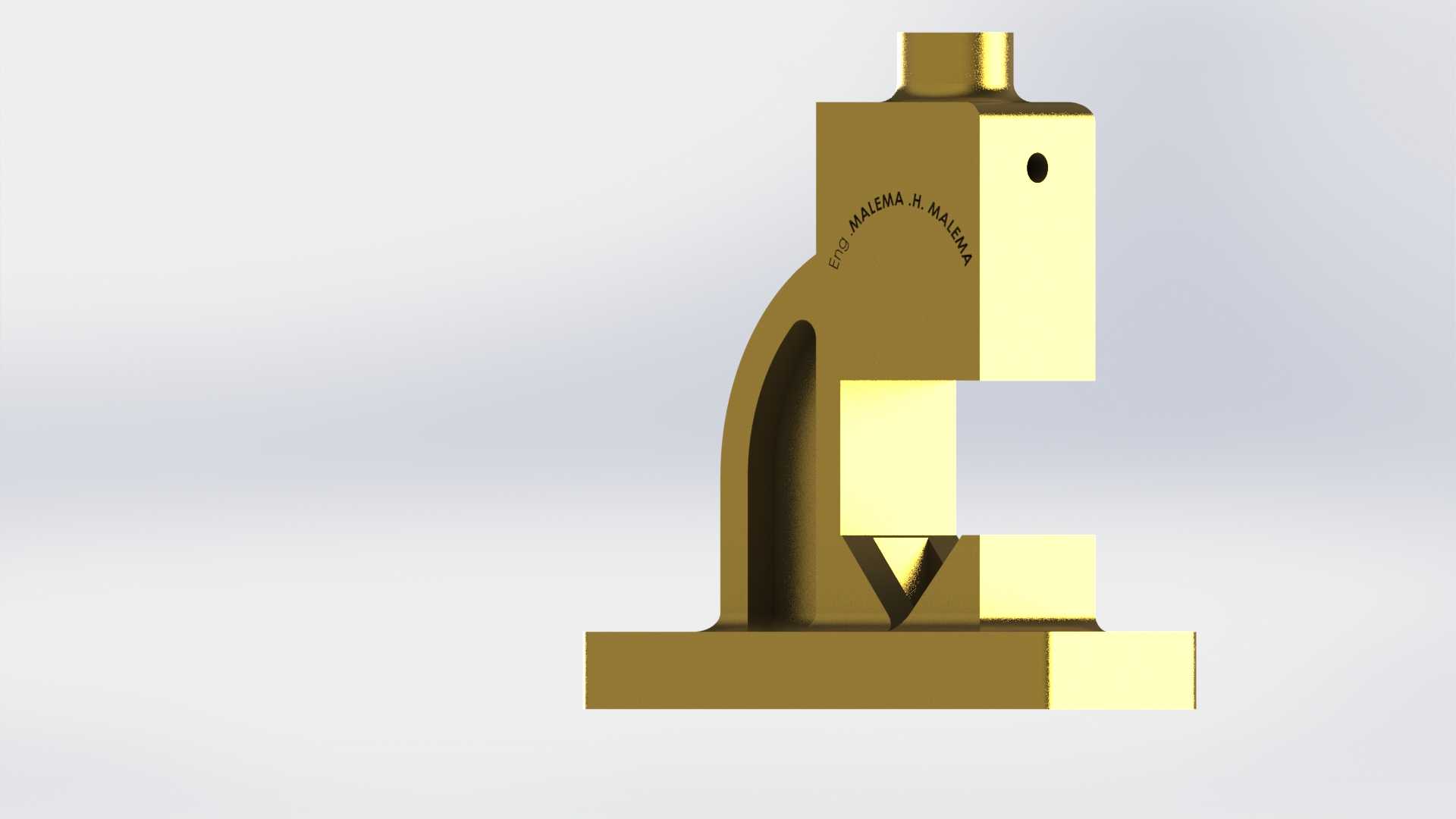

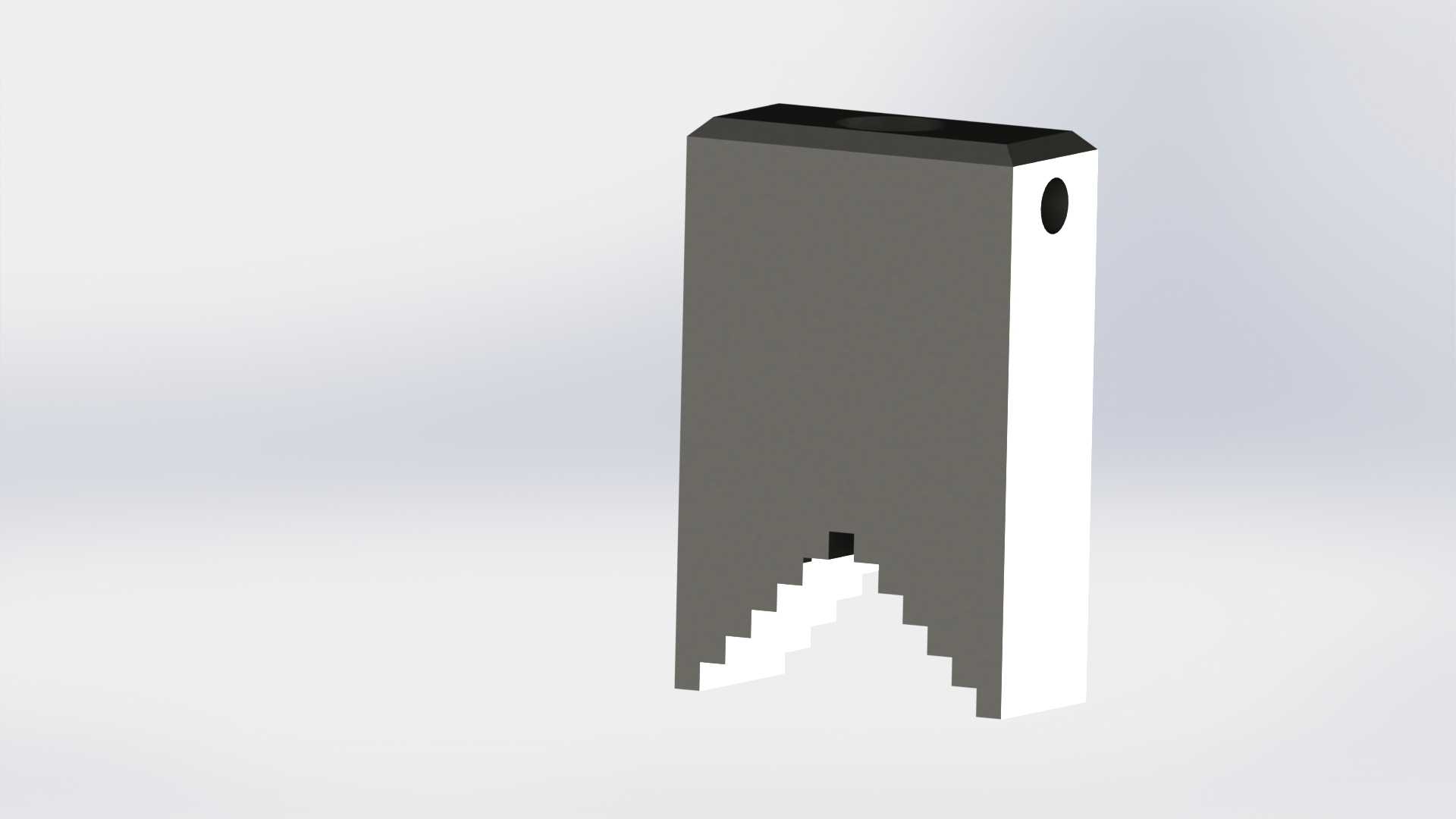

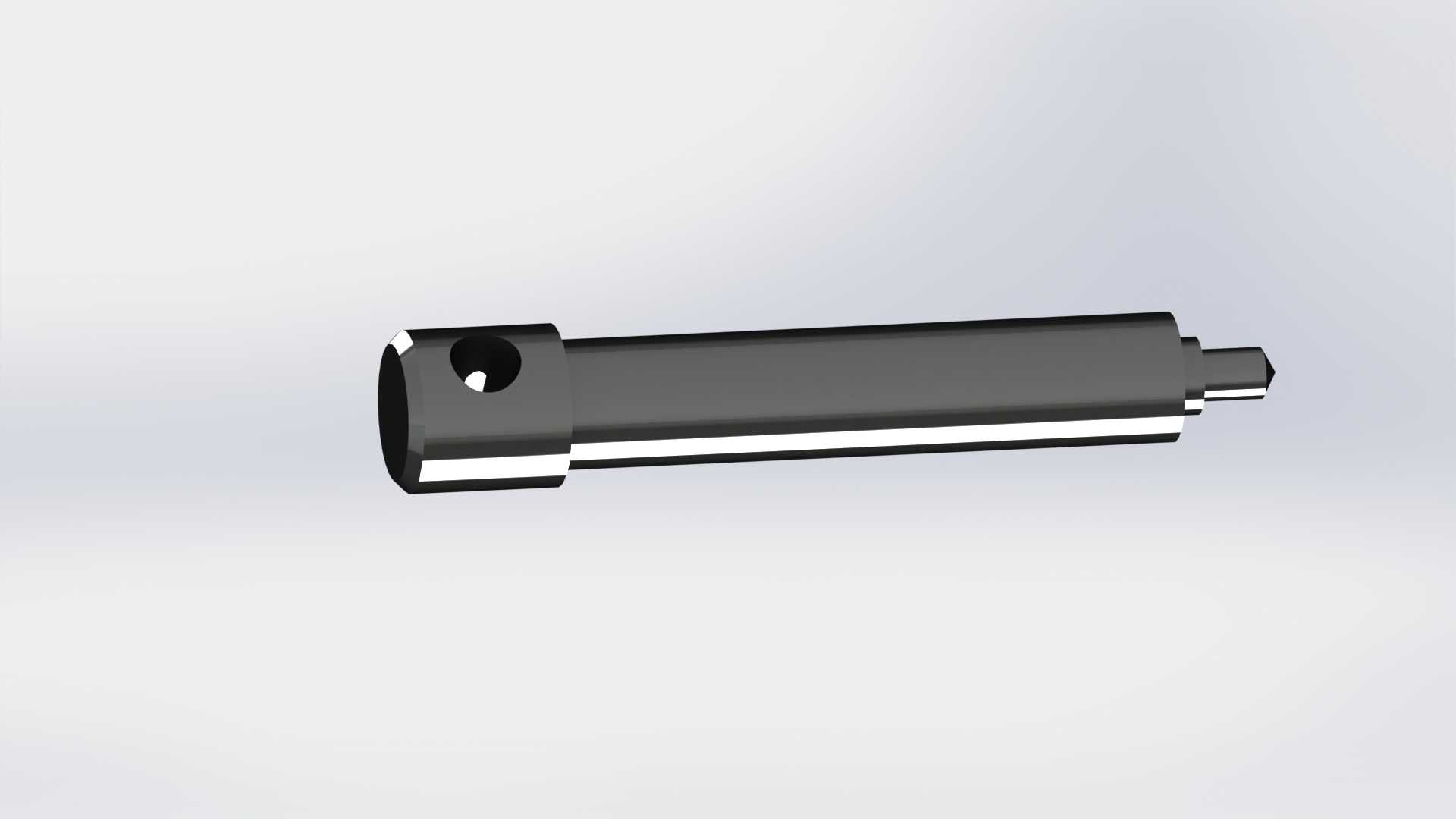

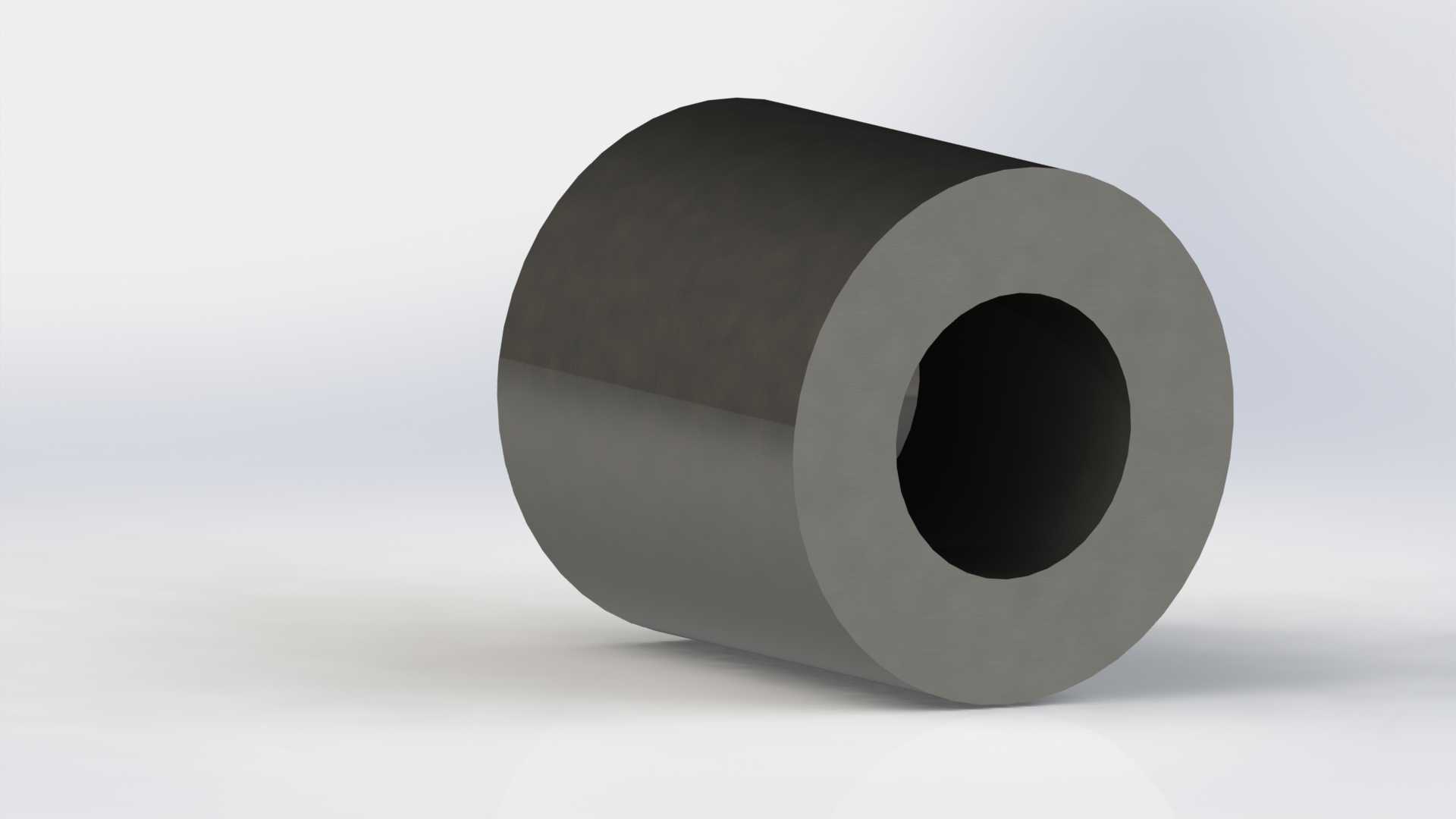

这款手动螺旋夹紧工具主要面向管路安装、五金维修、小型工件加工作业场景，在水电施工、管道预制、机修工位中常用来固定圆形管材，避免锯切、套丝、坡口加工时管材出现移位、打滑问题。区别于普通手持式管钳，这款台式夹紧结构通过底座固定在工作台面，能提供更大的夹持力矩，作业时无需操作者持续施加握力，可大幅降低长时间作业的劳动强度。结构设计上采用T型转动手柄配合梯形传动螺杆，梯形螺纹的自锁特性可以保证夹持状态下不会因为管材振动、加工受力出现松脱，螺杆行程覆盖常见的小口径金属管、硬塑管装夹需求，钳口位置设计了V型定位槽配合带齿的夹紧块，V型槽可以自动对中不同直径的圆形工件，齿面经过防滑处理，即使是表面带轻微油污的镀锌管、无缝钢管也能牢牢咬合，不会出现管材转动打滑的情况。整体机架采用弯臂式承力结构，相比直臂结构能在相同材料厚度下获得更高的抗弯强度，减少夹紧时机架的形变量，底座预留了螺栓安装孔，可以直接通过T型螺栓固定在标准钳工台台面上，安装边界适配多数常规工位的工作台尺寸，不需要额外定制安装基座。钳身的导向结构采用一体式铣削成型的滑道，配合螺杆端部的推力接触面，转动手柄时夹紧块的运动轨迹保持直线，不会出现偏摆导致的夹持力不均问题。在实际使用中，这类夹紧工具除了管材装夹，也可以临时加持小型方形、异形工件完成去毛刺、打磨、钻孔等工序，适用场景覆盖日常维修、小型加工、实训教学等多个领域。设计过程中重点考虑了手动操作的施力手感，T型手柄的长度经过力矩匹配，普通操作者无需借助加力杆就能提供足够的夹紧力，同时避免手柄过长导致的过载问题，防止螺杆受力过大出现变形。钳口的齿形角度经过优化，咬合深度适中，既保证足够的摩擦力，又不会过度损伤管材表面，对于需要保证外观完整性的装饰类管材，也可以在钳口加装软质垫片完成装夹。整体结构没有复杂的传动零件，日常维护仅需要定期在螺杆螺纹处加注润滑脂即可，故障率低，适合在各类加工、维修工位长期使用。
