带绕组工业异步电动机三维结构模型

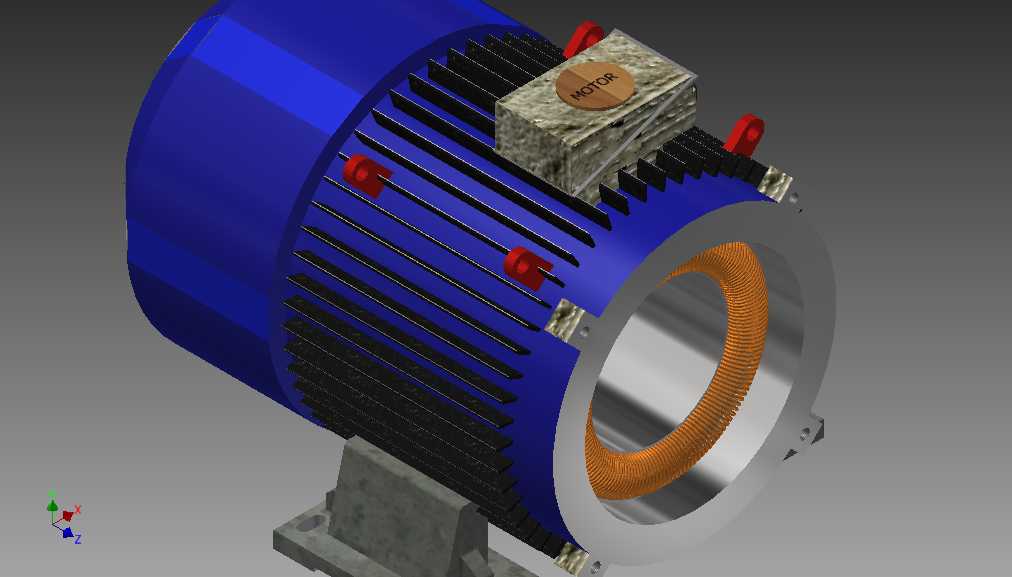

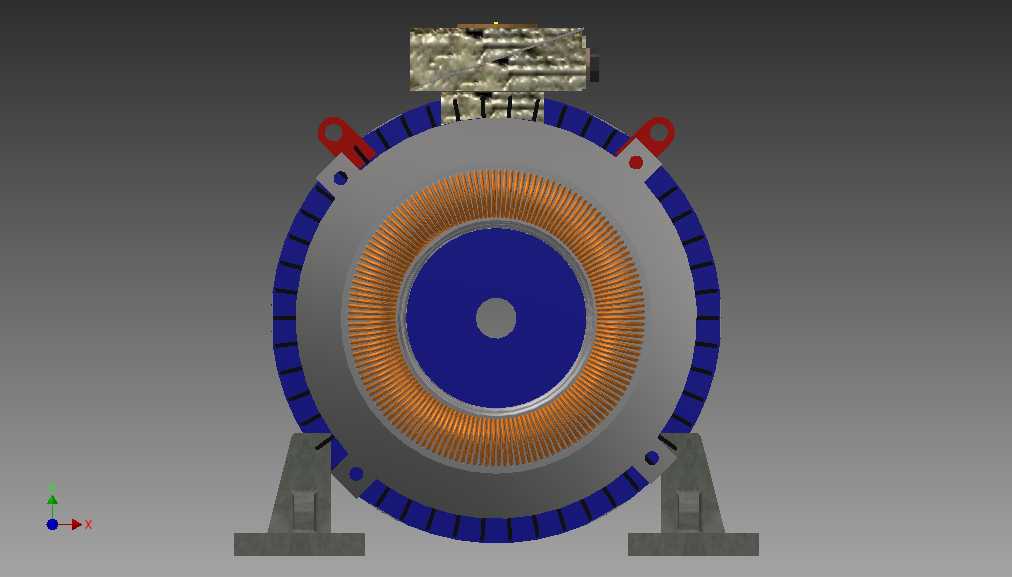

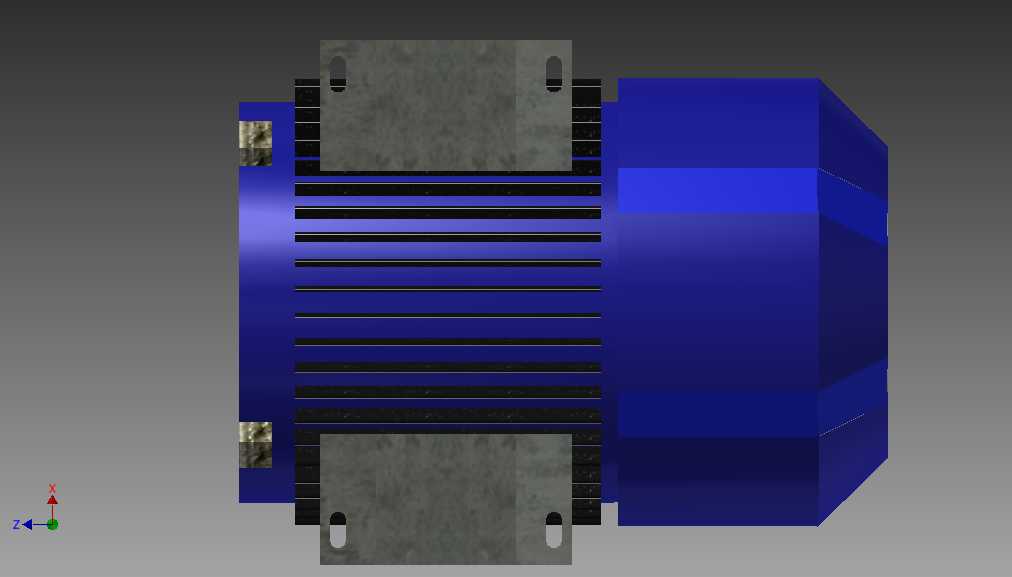

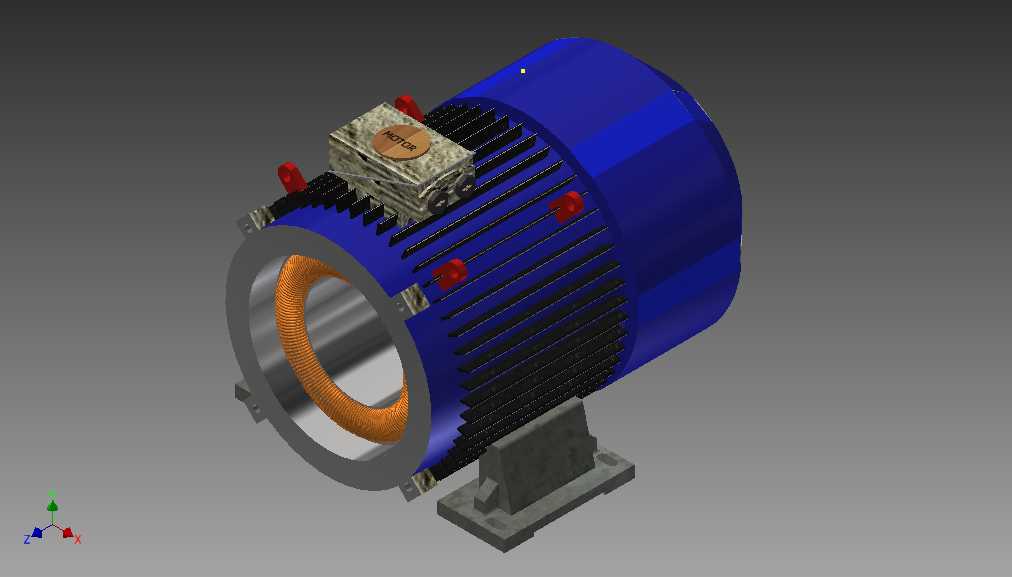

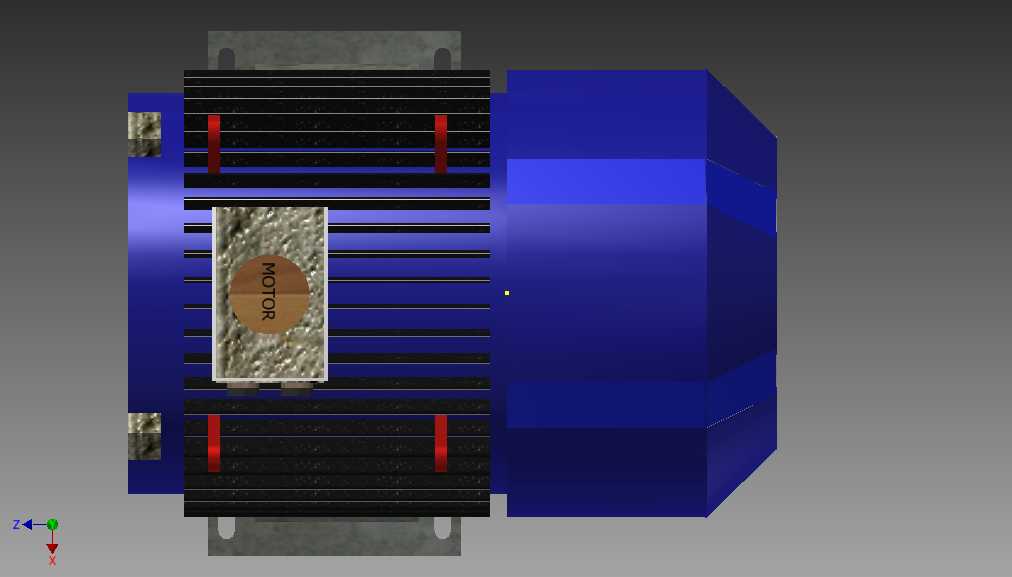

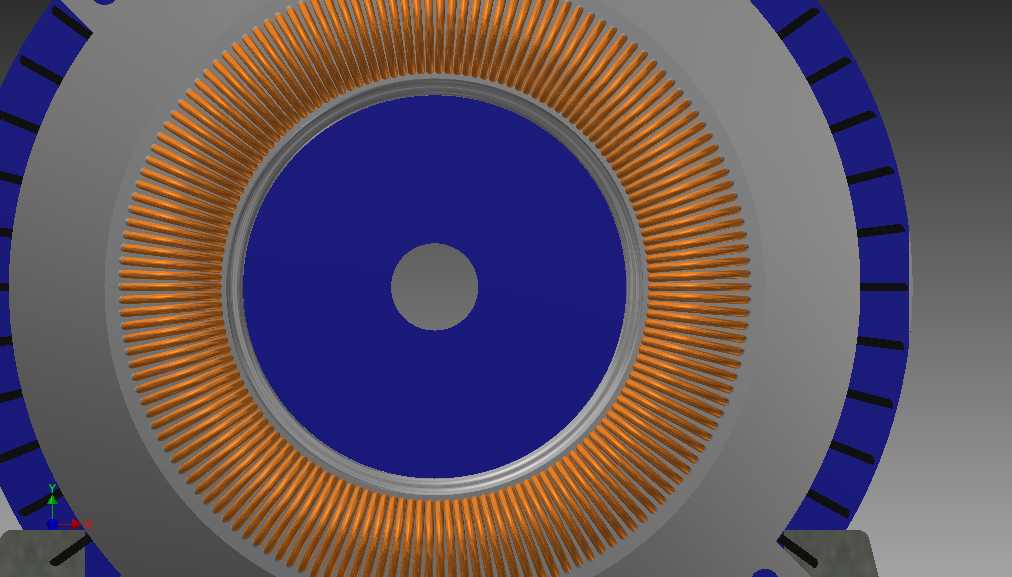

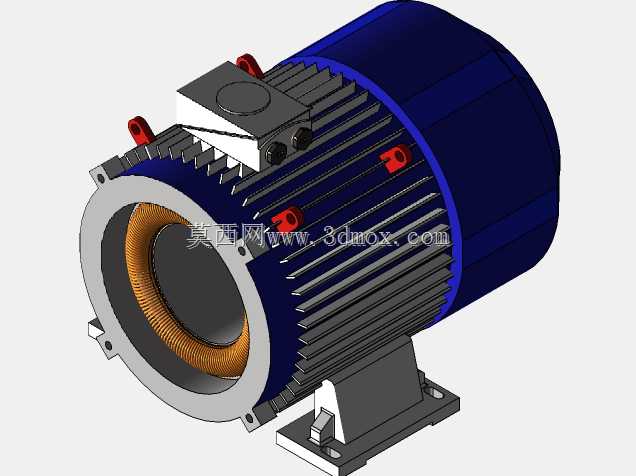

这款带绕组的电动机三维结构，完整还原了工业常用鼠笼式异步电机的核心装配关系，可直接用于传动系统选型校核、设备布局干涉验证以及教学演示场景。从实际工程应用来看，这类电机广泛覆盖机床进给驱动、风机水泵负载、输送线传动、轻工设备动力输出等场景，是工业现场用量最大的动力执行部件，建模时优先还原了安装对接的核心边界，避免选型阶段出现装配错位问题。模型完整呈现了定子绕组的嵌装结构，橙色的绕组端部按照实际下线工艺做了分层排布，能清晰看到绕组与定子铁芯的配合关系，机壳外侧的轴向散热筋做了等距阵列，筋条高度与厚度参考同功率段量产电机参数设计，可直接用于热仿真的基础模型搭建，不用二次重构散热结构。顶部的接线盒保留了接线端子、密封垫以及紧固螺栓的细节，接线盒的安装位置偏向机座非输出端一侧，符合现场布线的操作空间要求，避免接线时与输出端连接的联轴器、带轮产生操作干涉。机座底部的安装脚做了沉头安装孔设计，孔距、安装面平面度都按照通用安装规范设定，选型时可直接对接设备安装底板的孔位设计，不用反复核对安装尺寸。建模过程中优先保证了各部件的装配公差逻辑，定子铁芯与机壳采用过盈配合的贴合面设计，端盖止口与机壳止口的配合长度符合行业通用设计规范，绕组端部与端盖内侧预留了足够的电气安全间隙，避免运行过程中出现绕组碰擦端盖的故障。从结构设计角度看，模型拆分了机壳、定子铁芯、绕组、接线盒、安装脚、吊环等独立部件，可直接用于生成工程爆炸图，也能拆分出单独的零件用于加工工艺演示，对于刚接触电机结构的设计人员来说，能快速理清电机内部的装配层级，不用拆解实物就能掌握各部件的位置关系。在设备布局验证环节，模型的外轮廓尺寸、输出端轴伸长度、接线盒突出高度都做了1:1还原，导入设备总装图后可直接校验电机与周边护罩、管线的安全距离，避免后期装配出现空间不足的问题。散热筋的排布方向顺着电机轴向设置，匹配自带风扇的轴向风冷流向，能直观呈现风冷散热的气流路径，做热管理设计时可直接提取散热筋的表面积参数，不用重新测量计算。
