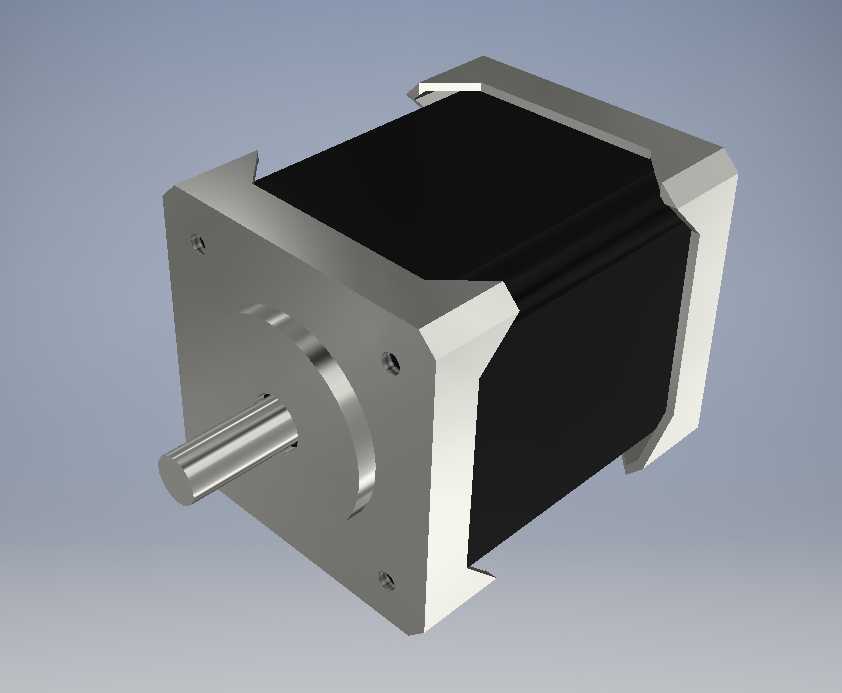

方形法兰安装混合式步进电机外观结构

这款步进电机的结构设计围绕工业自动化场景的安装适配需求展开，方形切角的端盖结构是其最具辨识度的外形特征，区别于常规圆形端盖步进电机，四个带切角的安装面预留了标准沉头安装孔位，可直接适配设备安装板的预留孔位，无需额外加装转接法兰，能大幅缩减装配环节的零件数量与调试工时。从实际应用场景来看，这类结构的步进电机常被用在3D打印设备的进给轴传动、小型自动化点胶机的位移驱动、桌面型贴标机的送料机构动力输出，以及非标自动化设备的短行程精准移位工位，凭借开环状态下的精准步距特性，可在没有额外位置反馈的场景下实现可靠的角度控制，满足多数中低负载传动场景的定位需求。

设计思路上，外壳主体采用方形拉伸型材结构，黑色的主体段为定子组件的封装腔体，内部可容纳定子绕组、磁钢转子等核心部件，两端的金属端盖承担轴承定位、安装支撑的作用，输出轴采用单出轴D型切边结构，可直接与同步轮、联轴器、齿轮等传动件配合，切边结构可有效避免传动件与轴之间的周向打滑，保证动力传递的可靠性。端盖的切角设计并非单纯的外观优化，在密集排布的多轴设备内部，切角结构可避让相邻的走线槽、传感器安装位，减少设备内部的结构干涉风险，同时金属端盖的平整面可直接贴合设备安装面，保证电机安装后的同轴度，减少轴系运转时的径向跳动。

从安装边界来看，这类方形步进电机的安装孔位遵循行业通用的安装尺寸规范，输出轴的伸出长度、轴径都匹配常规的传动件标准，端盖平面到轴肩的距离预留了足够的传动件安装空间，不会出现传动件与端盖摩擦的问题。外壳的金属材质可兼顾结构强度与散热需求，电机持续运转时绕组产生的热量可通过金属外壳快速传导到安装板上，降低电机过热失步的概率。在结构细节上，端盖的安装孔采用沉头设计，紧固螺丝安装后不会突出端盖平面，保证电机安装面与设备基板完全贴合，避免因安装面不平整导致的电机轴偏斜，延长前端轴承的使用寿命。输出轴的轴端做了倒角处理，方便装配时快速插入联轴器或带轮的内孔，减少装配时的对位难度，适合自动化产线的快速装配作业。
