Y型三通管道内部流速场分布仿真

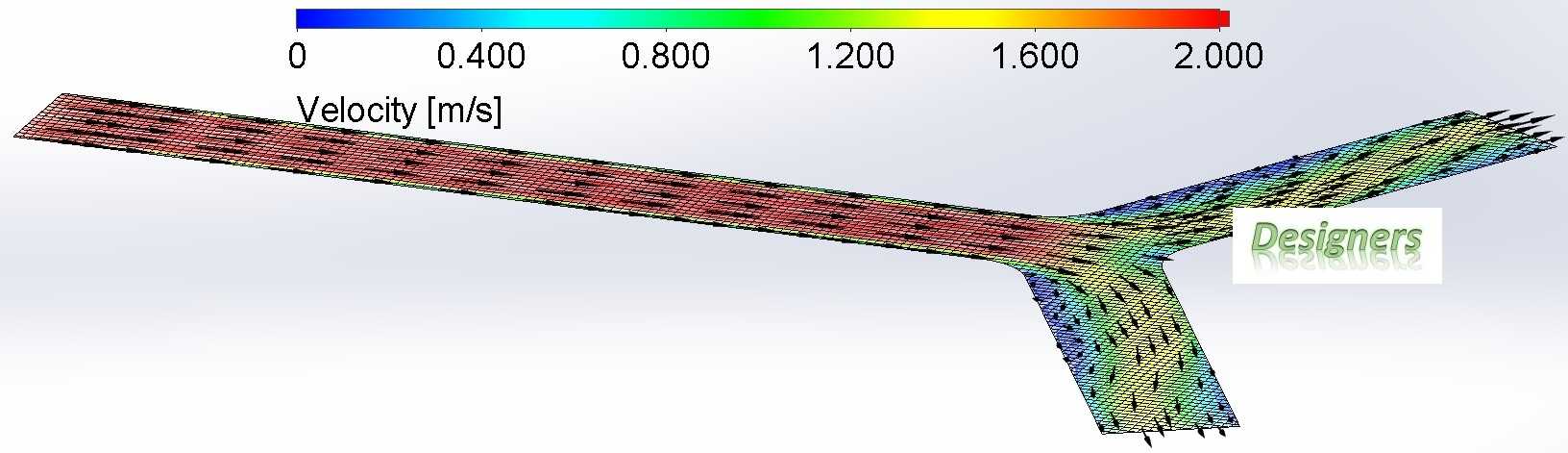

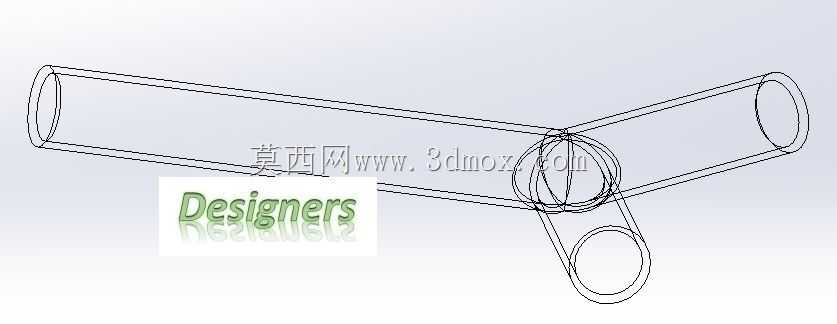

在流体输送管网的工程设计环节中，三通类分流管件的内部流场特性直接决定整个管路系统的压损水平、冲蚀风险与输送效率，尤其是化工介质输送、市政给排水、暖通空调循环管路等场景下，支管与主管的交汇区域极易出现涡流、流速突变等问题，长期运行会造成管壁局部冲刷磨损、介质滞流积渣甚至管路振动异响，这类Y型三通的流场仿真分析，能为管件结构优化、管路排布调整提供直观的量化参考。从仿真结果的流速云图可以看到，模型采用对称Y型分岔结构，单路主管接入后分为两个对称支管输出，流道内壁做了平滑过渡处理，没有直角转折的突兀结构，能最大程度降低介质转向时的局部阻力。仿真过程中对管壁边界层做了细化网格划分，通过矢量箭头标注不同位置的介质流向，结合0-2m/s的速度色阶标尺，可以清晰观测到：主管段内介质流速分布相对均匀，靠近管壁区域受边界层摩擦影响流速略低，管中心区域流速维持在较高区间；当介质流至分岔交汇区域时，流束沿Y型岔口的弧面自然分流，部分介质沿岔口侧壁导向进入两侧支管，交汇核心区没有出现大面积的低速滞流区，仅在岔口尖端正对的管壁位置存在小范围的流速波动，两侧支管内的流速分布随流道延伸逐步恢复均匀，整体流态平顺。设计这类流道结构时，需要重点把控岔口处的过渡圆角半径、两支管的分岔角度、主管与支管的通径匹配关系，同时要结合实际安装场景预留足够的直管段长度：通常三通入口端要预留至少5倍通径的直管段，出口支管端预留3倍以上通径的直管段，避免上下游阀门、弯管等部件的流场扰动影响三通内部的流动状态，也能保证后续流量、压力检测元件的测量精度。这类仿真模型可直接用于验证不同分岔角度下的压损差异，对比不同入口流速条件下的支管流量分配均匀性，也能为管件的壁厚设计、防冲蚀位置强化提供数据支撑，避免仅凭经验设计造成的管路运行隐患，在实际工程应用中，可根据输送介质的属性调整流道内壁的粗糙度参数，进一步提升仿真结果与实际运行工况的匹配度，为管路系统的稳定运行提供可靠的设计依据。
