明纬直流开关电源外观结构三维建模

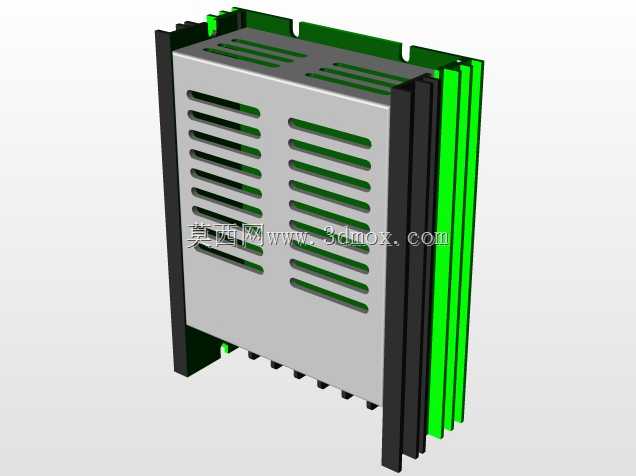

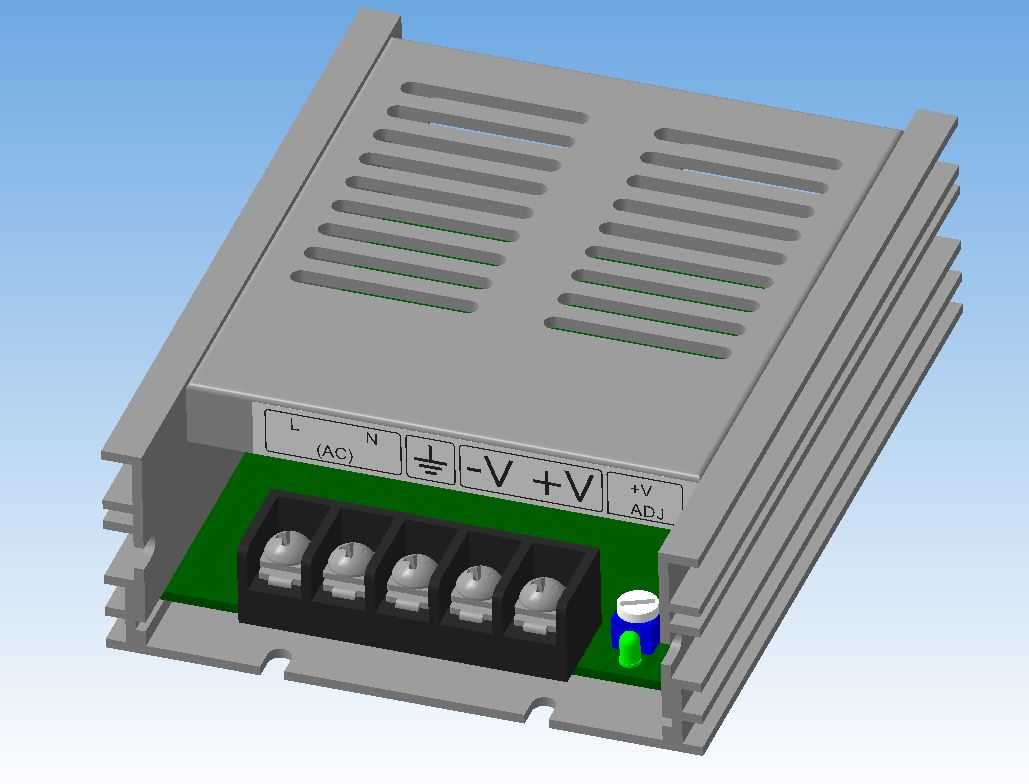

这款直流供电单元的结构设计，首先围绕工业现场的安装适配性展开，壳体采用带侧边散热鳍片的拉伸铝型材结构，鳍片沿壳体长度方向排布，在不额外增加安装占用宽度的前提下，拓展了壳体与空气的接触面积，适配小功率电源长时间满载运行的散热需求，避免内部功率器件因积热出现性能衰减。接线区域采用下沉式开槽设计，将交流输入、接地、直流输出、电压调节电位器全部整合在壳体一端的开口内，接线完成后线缆不会突出壳体端面，既可以避免设备运输、安装过程中线缆剐蹭导致的端子松动，也能缩小设备整体的安装占位，适配紧凑的电控箱内部布局。

从实际应用场景来看，这类直流供电单元广泛适配工业控制柜内部的低压直流供电需求，可为传感器、小型继电器、PLC扩展模块、工控板卡等器件提供稳定的直流输出，安装时可通过壳体底部的两个安装耳直接固定在电控箱的安装板上，安装孔位间距符合常规低压电器的安装孔距规范，不需要额外定制安装支架，现场装配时可直接替换同功率等级的同类型电源，降低设备改型的适配成本。

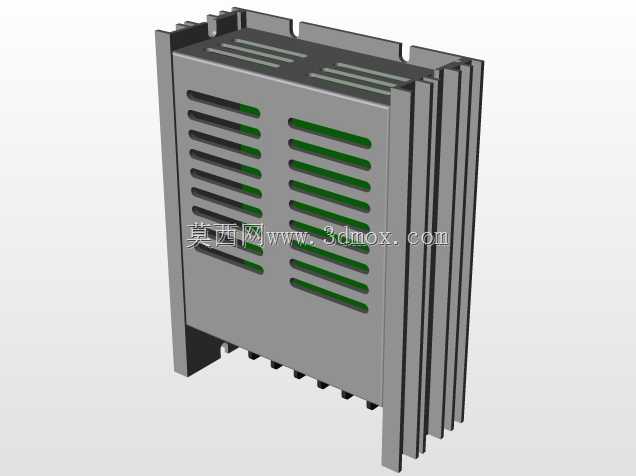

建模过程中重点还原了壳体的装配边界，包括散热鳍片的凸起高度、接线端子的排布间距、电位器的调节操作空间、安装耳的开孔位置与孔径，所有外露结构的尺寸都按照实物的安装公差做了还原，确保导入装配体后不会出现干涉问题。壳体表面的散热槽采用等距排布的长条形开槽，开槽宽度控制在安全防护要求范围内，既可以保证内部热量的散出通道，也能避免较大尺寸的异物掉入壳体内部造成短路风险。接线端子的螺丝头高度、压线范围都做了精准还原，设计选型时可直接根据模型判断接线后的线缆弯曲半径，提前规划电控箱内部的走线路径。电压调节电位器旁预留了小尺寸的操作空间，不需要拆开壳体就可以用小型螺丝刀完成输出电压的微调，适配现场不同负载的电压补偿需求。壳体的边角做了小角度的倒角处理，避免安装过程中锋利的边角划伤操作人员或线缆绝缘层，整体结构没有多余的装饰性设计，所有外形特征都服务于散热、安装、接线、防护的实际功能需求。
