法兰连接手轮驱动式工业截止阀结构设计

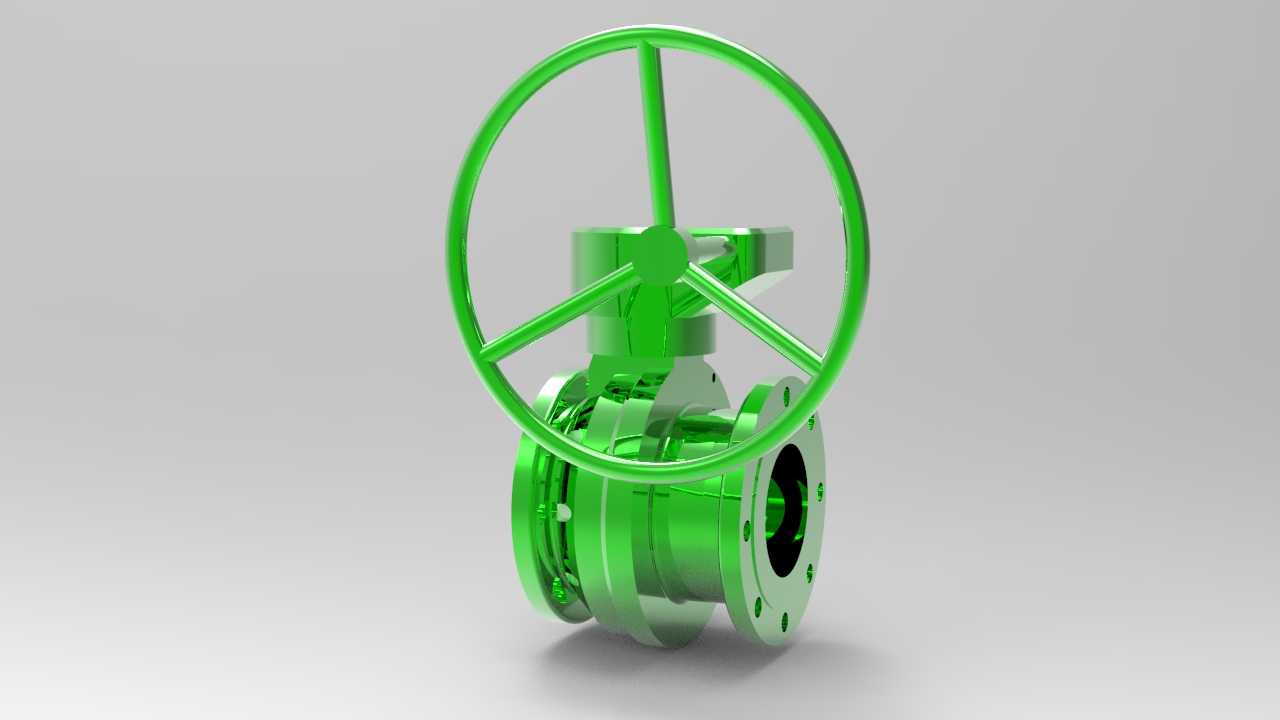

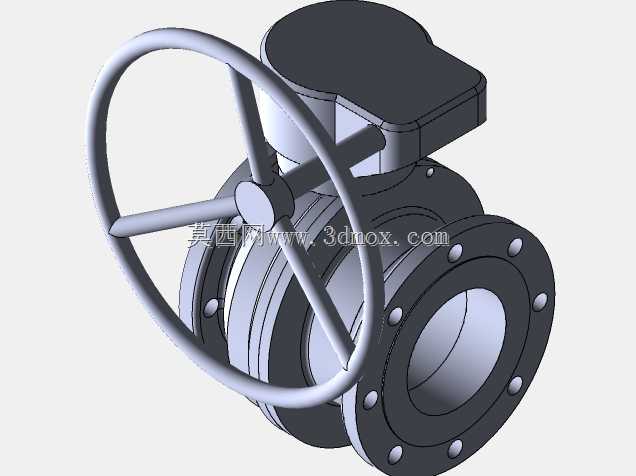

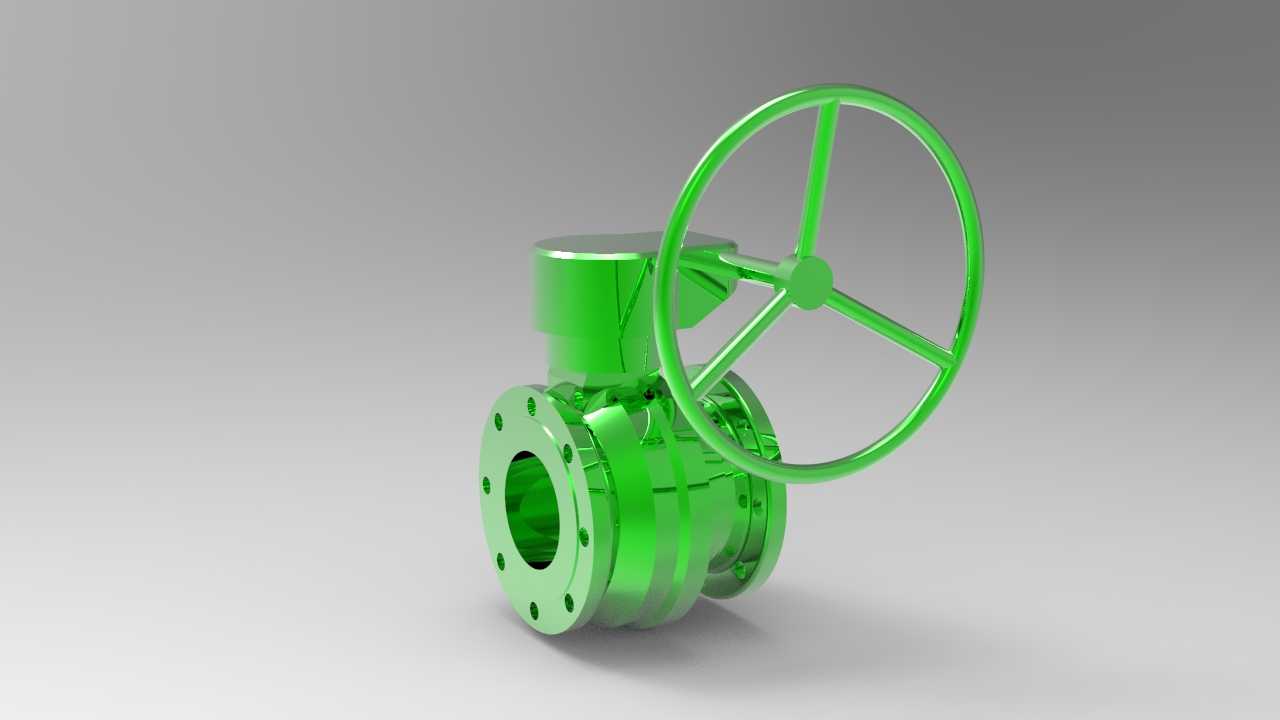

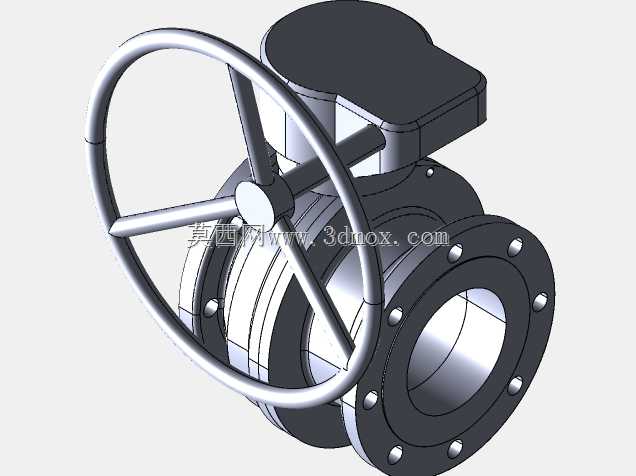

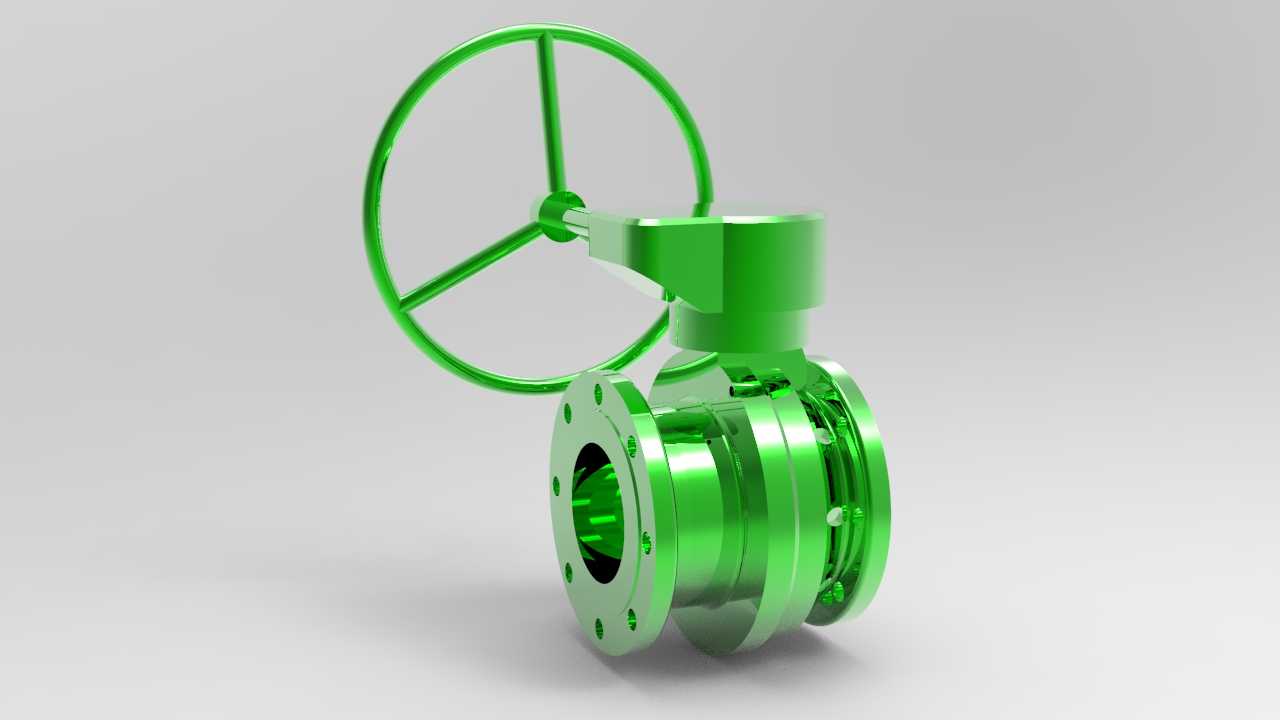

这款手轮驱动的法兰式截止阀，主要应用在化工、市政给排水、暖通供热以及常规工业流体输送管路系统中，作为管路截流控制元件使用，核心作用是实现管路内流体的通断控制，相比闸阀其密封面受流体冲蚀影响更小，截流密封可靠性更稳定，适合需要频繁启闭操作的中低压管路工况。从结构设计逻辑来看，整体采用直通式流道布局，流体从阀体一侧法兰进入，经过阀座密封面区域后从另一侧法兰流出，流道转折角度经过优化，在保证截流密封性能的前提下尽可能降低流体压损，减少管路输送过程中的能耗损失。驱动部分采用轮辐式手轮结构，手轮直径经过力矩匹配计算，操作人员无需额外辅助工具，仅通过手动旋转手轮即可带动阀杆做升降运动，实现阀芯与阀座的贴合密封或者分离导通，手轮的轮辐采用三辐条对称布局，既保证手轮整体结构强度，又控制了手轮自身重量，降低操作时的转动惯量，避免启闭过程中出现操作惯性过大导致的密封面撞击损伤。阀体连接端采用标准法兰结构，法兰端面的螺栓孔位置、密封面凸台尺寸均匹配通用工业管路法兰标准，安装时可直接与同压力等级的管路法兰对接，无需额外制作过渡连接件，安装边界清晰，法兰端面到阀杆轴线的距离、手轮最高点到阀体流道轴线的高度尺寸均按照常规工业阀安装空间预留设计，能够适配多数工业管廊、设备间的安装空间要求，不会出现与周边管路、支架结构干涉的问题。阀体上部的阀盖部分采用一体化铸造成型后精加工的工艺路线，阀杆穿过阀盖的位置设置有填料密封腔，可通过压盖压紧填料实现阀杆处的动密封，避免管路内流体沿阀杆间隙出现外泄漏，密封填料可在不停机的状态下进行压紧调整或者更换，降低后期运维的难度。阀芯密封面采用锥面配合结构，相比平面密封其接触比压更大，在较低的手轮锁紧力矩下即可实现可靠密封，同时锥面结构在启闭过程中具有自定心效果，能够抵消部分阀杆加工或者装配带来的同轴度误差，保证密封面均匀贴合，避免局部偏磨导致的密封失效问题。整体结构没有冗余的外置部件，外轮廓规整，外部没有突出的尖锐结构，既方便运输吊装过程中的绑扎固定，也便于后期在管路现场做外部防腐保温层的包覆施工，适配多数工业现场的安装运维需求。
