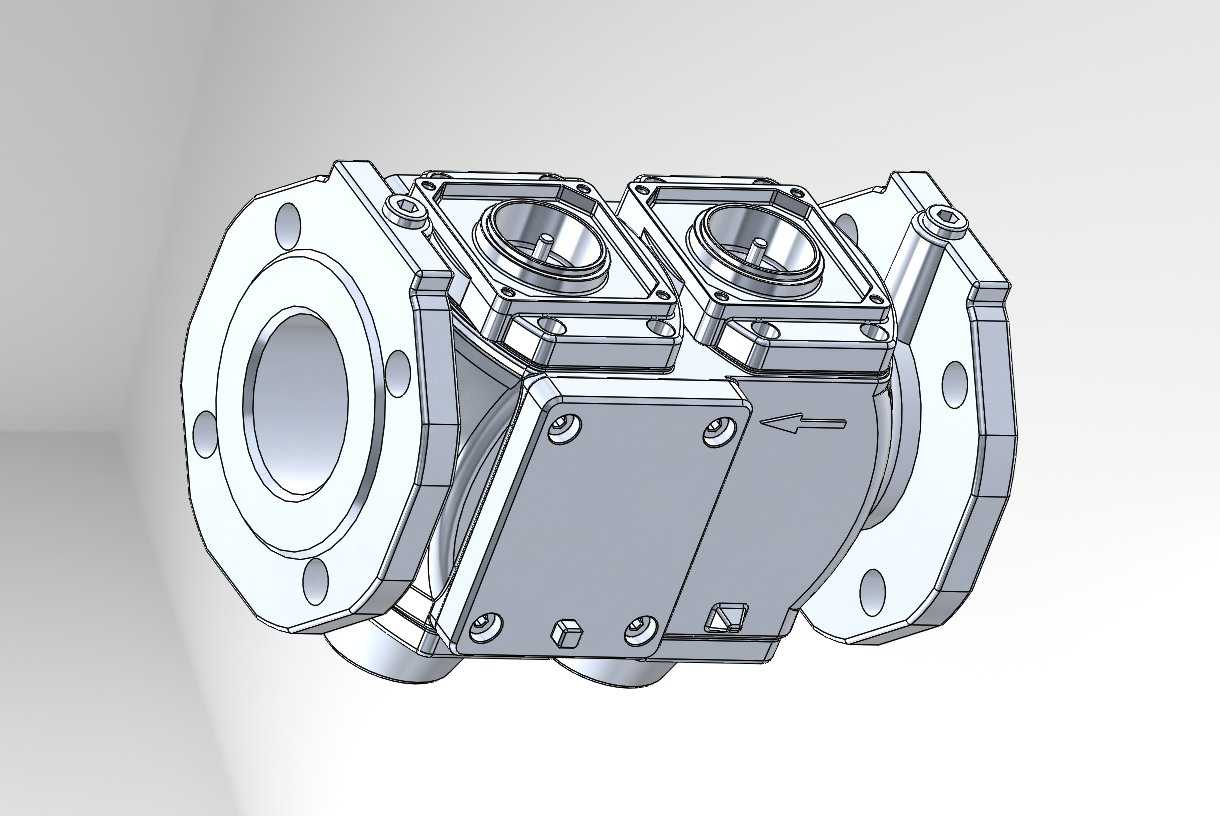

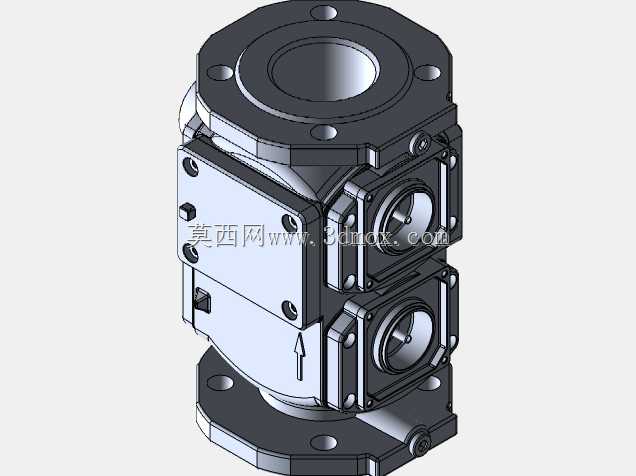

西门子VGD40.065法兰连接双气阀结构

这款双气阀主要适配燃烧设备的燃气管路管控场景，常见于工业燃烧器、大中型锅炉的燃气供给段，承担双路通断管控、气流稳压的核心作用，可在单阀组内实现两段式燃气通断控制，相比独立单阀组串联的布局，能大幅压缩管路安装空间，减少法兰对接的密封泄漏点。从结构设计来看，阀体采用对称式双阀腔布局，两端为标准法兰连接端，适配DN65 PN16的管路安装标准，安装时需注意阀体上标注的气流方向箭头，不可反向安装，避免影响阀瓣启闭动作与密封性能。阀体中部的两个独立阀腔分别配置独立的电磁驱动模块，可实现分级供气控制，匹配燃烧器不同功率段的燃气供给需求，点火阶段仅开启单路供给小流量燃气，满负荷运行时双路同步开启满足大流量供气要求，这种分级控制的设计能有效避免点火阶段燃气流量过大造成的爆燃风险，提升燃烧系统运行的安全性。建模过程中对法兰端面的螺栓孔位置、密封槽尺寸做了精准还原，阀体外部的加强筋布局完全参照实物结构，既保证了三维装配时的干涉检查准确性，也能为后续的管路应力分析提供准确的模型基础。安装边界方面，阀体两侧法兰的端面间距、上部驱动模块的凸起高度都做了1:1还原，设计人员在做管路布局时可直接调用该模型核对安装空间，避免现场安装时出现与周边管路、设备构件的干涉问题。阀腔内部的流道做了圆弧过渡处理，能减少燃气通过时的压损，降低管路气流噪音，阀体下部设置的排污接口可在日常维护时排出阀腔内积存的杂质，避免杂质卡滞阀瓣造成密封失效。在燃烧系统选型时，这款双气阀的通径匹配65mm燃气管路，额定压力等级满足16bar的管路工作要求，可适配天然气、液化石油气等常见燃气介质，双阀独立密封的结构也符合燃气设备的安全规范要求，即便单路阀瓣出现密封故障，另一路仍可实现截断保护，大幅提升燃气管路的安全冗余。建模时对阀体的拼接螺栓位置、接线端口的尺寸都做了细化处理，装配时可直接匹配对应的螺栓标准件、接线接头模型，无需二次修改尺寸，能有效缩短燃烧设备整机的设计建模周期。
